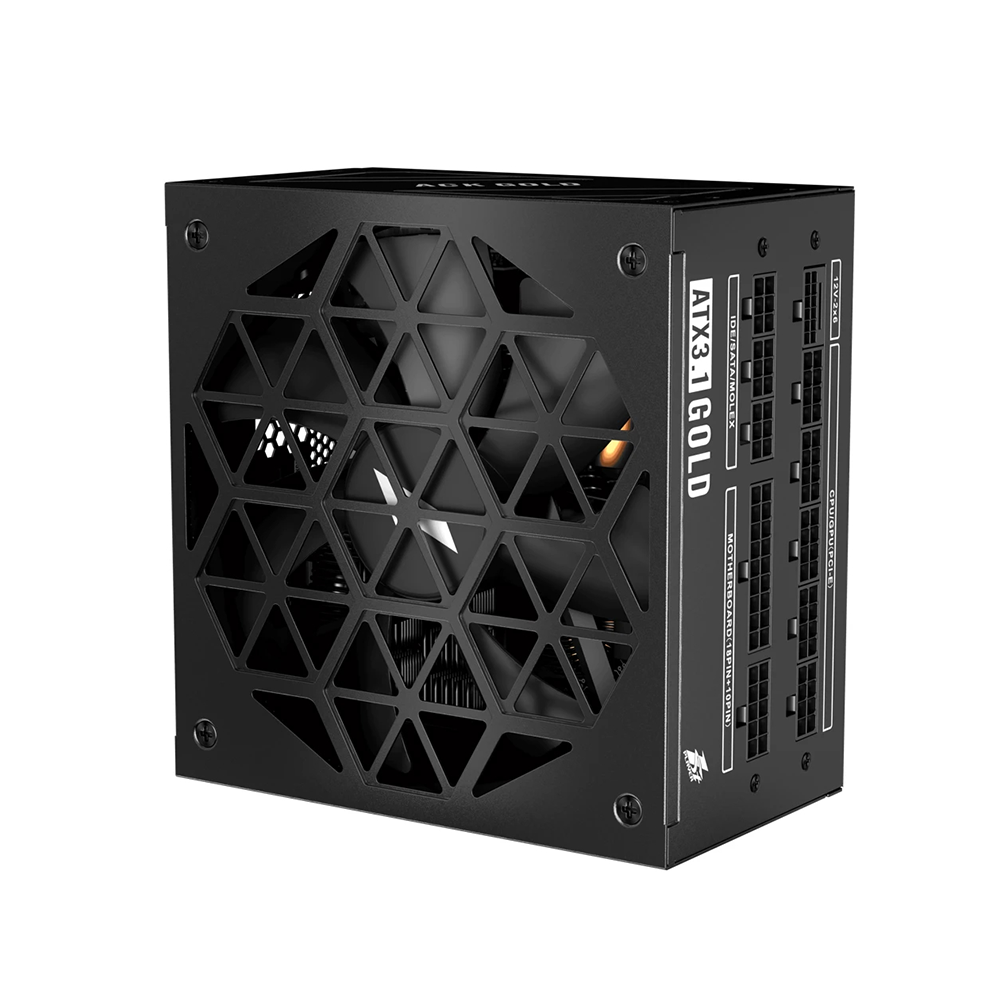

1STPLAYER ACK Gold 750W, 80 Plus Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

1STPLAYER ACK Gold 750W е напълно модулно ATX захранване, разработено за съвременни настолни конфигурации и съвместимо със спецификациите ATX 3.1 и PCIe 5.1. Моделът разполага с номинална мощност 750 W и единична +12 V линия с максимум 62 A или 744 W. За +3,3 V и +5 V е зададено комбинирано ограничение от 100 W, което е отделно от максималната мощност на +12 V линията.

Ефективността е сертифицирана по 80 Plus Gold, а моделът е сертифициран и като Cybenetics Gold. При независимото изпитване на Cybenetics средната ефективност при 230 V е 90,700 % в повече от 1450 товарни комбинации. Захранването използва Active PFC, LLC резонансна топология и DC-DC преобразуване за вторичните линии. При текущо тестваната ревизия са установени електролитни кондензатори Teapo, без това да означава, че всички кондензатори в конструкцията са от този производител.

Окабеляването включва два отделни CPU EPS 4+4-pin кабела и два отделни PCIe 6+2-pin кабела, всеки с по един GPU конектор. За съвременни видеокарти е предвиден директен 12V-2x6 кабел с мощност до 600 W и дължина 700 мм. Кабелът използва отделното 12V-2x6 гнездо на модулния панел, докато CPU и стандартните PCIe кабели се свързват към общата група CPU/GPU/PCI-E гнезда.

Охлаждането се осигурява от 140 мм вентилатор с FDB лагер. Cybenetics потвърждава и избираем полупасивен режим, при който вентилаторът може да спира при подходящи условия; точният праг на включване не е публикуван. При 230 V лабораторният резултат за средно ниво на шум е 34,74 dB(A) в повече от 1450 товарни комбинации, което не трябва да се разглежда като максимален шум.

Корпусът е дълъг 145 мм и съчетава 140 мм вентилатор с сравнително компактна ATX конструкция. Потвърдените защити са OCP, OVP, UVP, OPP, SCP и OTP. За модулните връзки трябва да се използват комплектните или изрично одобрени за модела кабели, тъй като механично съвместим PSU конектор не доказва еднакво електрическо разпределение.

Детайлни характеристики

Основни данни и стандарти

• Производител: 1STPLAYER
• Модел: ACK Gold 750W
• Моделен код: HA-750BA2
• MPN/SKU: ACK-GLD-750-BK-EU
• EAN: 6977916591677
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Gold
• Допълнителна сертификация за ефективност: Cybenetics Gold
• Входно напрежение: 100-240 V AC
• Входен ток: максимум 10 A
• Входна честота: 47-63 Hz
• +12 V: 62 A, максимум 744 W
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 100 W
• -12 V: 0,3 A
• +5 VSB: 2,5 A
• +12 V конфигурация: единична линия
• Средна ефективност при 230 V: 90,700 % при повече от 1450 товарни комбинации в теста на Cybenetics
• PFC: Active PFC
• Топология: Half-Bridge LLC
• Вторични линии: DC-DC преобразуване

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 1 кабел, 610 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 700 мм
• PCIe 6+2-pin: 2 конектора върху 2 отделни кабела по 750 мм
• 12V-2x6: 1 директен 16-pin кабел, 700 мм, до 600 W
• 12V-2x6 PSU връзка: отделно предназначено 12V-2x6 гнездо на модулния панел
• SATA захранващи конектори: 4 конектора върху 2 кабела, по 2 SATA конектора на кабел
• Peripheral 4-pin (Molex): 2 конектора, по 1 върху всеки от двата SATA/Peripheral кабела
• SATA/Peripheral кабели: 450 + 150 + 150 мм
• CPU/PCIe PSU гнезда: CPU и PCIe 6+2-pin кабелите използват общата група CPU/GPU/PCI-E модулни гнезда
• Едновременна употреба: комплектните 2 CPU и 2 PCIe кабела използват 4 от наличните CPU/GPU/PCI-E гнезда; 12V-2x6 използва отделно гнездо

Охлаждане и управление

• Вентилатор: 140 мм
• Модел на вентилатора: Yate Loon D14SH-12
• Лагер: FDB
• Полупасивен режим: избираем
• Средно ниво на шум при 230 V: 34,74 dB(A) при повече от 1450 товарни комбинации в теста на Cybenetics

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• OEM: Helly Technology
• Основна топология: APFC, Half-Bridge LLC и синхронно изправяне на +12 V
• Електролитни кондензатори: Teapo

Монтаж

• Кабели: модулни кабели с релефна външна изолация
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 145 мм
• Височина: 86 мм
• Гаранция: 84 месеца
