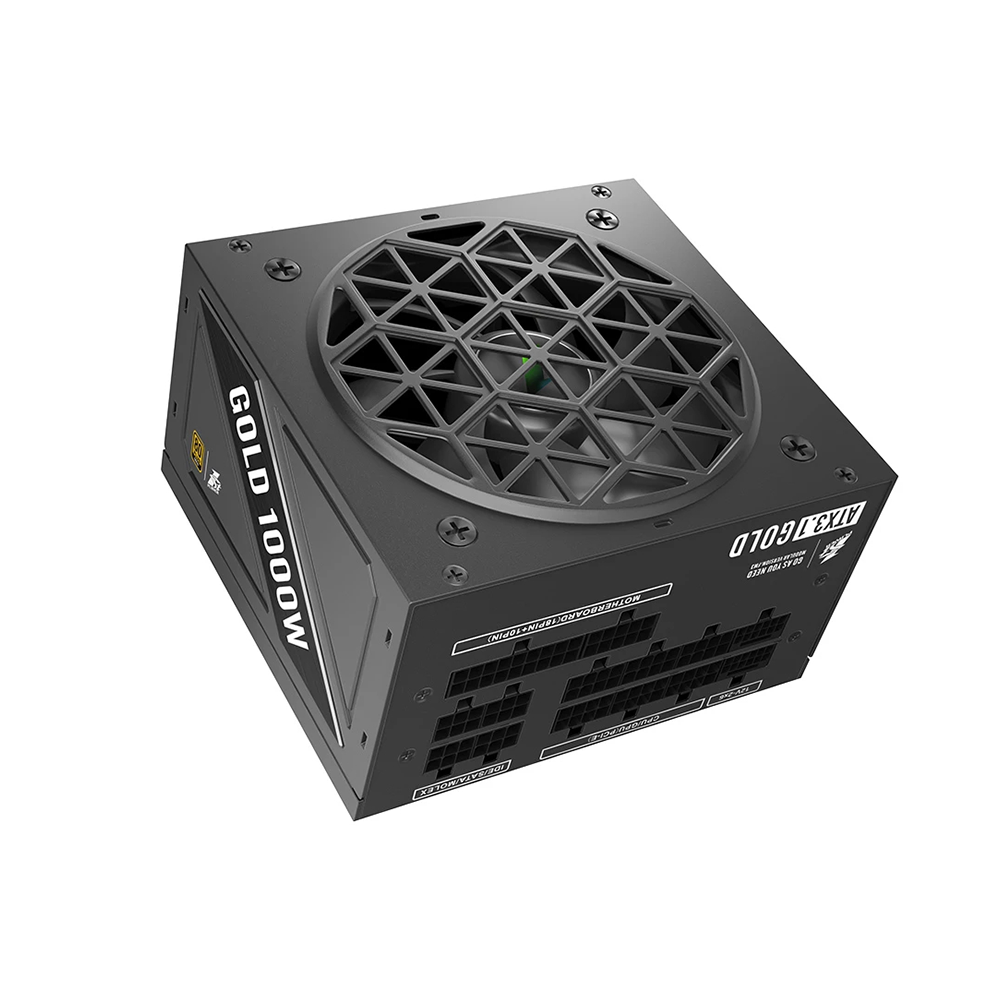

1stPlayer NGDP Gold 1000W, 80 Plus Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

1STPLAYER NGDP Gold 1000W е напълно модулно ATX захранване от серията NGDP с номинална мощност 1000 W, съвместимо с ATX 3.1 и PCIe 5.1. Точният модел HA-1000BA4 е сертифициран по 80 Plus Gold, а актуалната продуктова спецификация посочва и PPLP Platinum за 1000 W варианта. Електрическата платформа използва Active PFC, LLC топология и DC-DC преобразуване.

Единичната +12 V линия е оразмерена до 83 A или 996 W. Линиите +3,3 V и +5 V са по 20 A и имат комбиниран максимум 120 W. В официалния 80 Plus тест за HA-1000BA4 е измерена ефективност 91,14 % при 50 % натоварване и 88,70 % при 100 % натоварване, като изпитването е проведено при 115 V и 60 Hz.

За видеокарти е включен директен 12V-2x6 към 12V-2x6 кабел с дължина 720 мм и допустима мощност до 600 W. Това е нативен PSU-GPU кабел, а не преходник от PCIe 6+2-pin. Допълнително са налични три PCIe 6+2-pin конектора, два CPU EPS 4+4-pin, осем SATA захранващи и четири Peripheral 4-pin конектора. При използване на модулните връзки трябва да се използват само комплектните или изрично одобрени за модела кабели.

Охлаждането е поверено на 120 мм FDB вентилатор с 0 RPM режим, който позволява спиране на вентилатора при подходящо по-ниско натоварване. Това не превръща захранването в безвентилаторен модел. Потвърдени са OCP, OVP, UVP, OPP, SCP и OTP, както и използването на японски електролитни кондензатори.

За HA-1000BA4 точният официален PDF посочва корпус с дължина 140 мм, ширина 150 мм и височина 86 мм. Това има приоритет пред по-новата обща маркетингова страница на серията, където височината е изписана като 88 мм. За точния EU артикул и производствения модел е потвърдена гаранция 10 години.

Детайлни характеристики

Основни данни и стандарти

• Производител: 1STPLAYER
• Серия: NGDP Gold
• Модел: HA-1000BA4
• MPN/SKU: NGDP-GLD-1000-BK-EU
• EAN: 6974418989032
• Номинална мощност: 1000 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Gold
• PPLP: Platinum
• Входно напрежение: 100-240 V AC
• Входен ток: 12-6 A
• Входна честота: 50-60 Hz
• +12 V: 83 A, максимум 996 W
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 120 W
• +5 VSB: 3 A, максимум 15 W
• -12 V: 0,3 A, максимум 3,6 W
• 80 Plus измерена ефективност: 91,14 % при 50 % товар и 88,70 % при 100 % товар, 115 V / 60 Hz
• PFC: Active PFC
• Топология: LLC с DC-DC преобразуване

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 610 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 кабела по 650 мм
• PCIe 6+2-pin: 3 конектора, кабели по 600 мм
• 12V-2x6: 1 директен кабел 12V-2x6 към 12V-2x6, 720 мм, максимум 600 W
• SATA захранващи конектори: 8 конектора върху 2 кабела, по 4 на кабел, 450 + 150 + 150 + 150 мм
• Peripheral 4-pin (Molex): 4 конектора върху 1 кабел, 450 + 150 + 150 + 150 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: FDB
• Режим: 0 RPM полупасивен режим

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• Електролитни кондензатори: японски

Монтаж

• Тип кабели: модулни релефни кабели
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 120 месеца

Съдържание на комплекта

• Мрежов кабел: 1 бр.
• Монтажни винтове: 4 бр.
• Велкро ленти: 4 бр.
• Кабелни връзки: 10 бр.
• Органайзери за кабели: 14 бр.
• MES ID карта: 1 бр.
• Ръководство: 1 бр.
