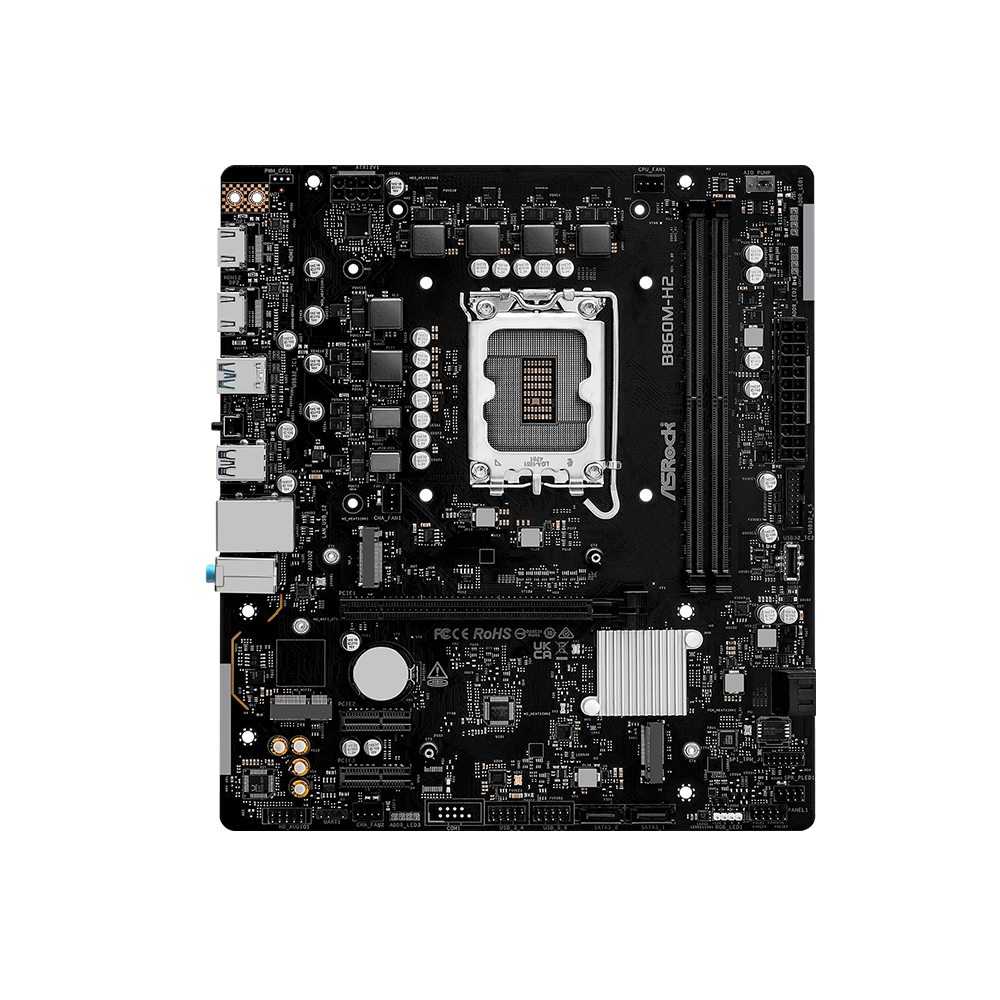

ASRock B860M-H2, LGA1851, DDR5, PCIe 5.0 M.2 Дънна платка

ASRock B860M-H2 е Micro-ATX дънна платка с чипсет Intel B860 и сокет LGA1851, предназначена за процесори Intel Core Ultra Series 2. Моделът предлага два DDR5 DIMM слота, PCIe 4.0 x16 за дискретна видеокарта, PCIe 5.0 x4 M.2 слот за високоскоростен NVMe SSD и допълнителен PCIe 4.0 x4 M.2 слот.

Паметта работи в Dual Channel режим с максимален капацитет 128 ГБ. Поддържат се DDR5 модули до 8333+ МТ/с при овърклок, Intel XMP 3.0 и CUDIMM. При конфигурация с един модул на канал и Single Rank памет официалната спецификация посочва до 8333+ МТ/с при овърклок, а при Dual Rank - до 6200+ МТ/с. Реално достижимата честота зависи от процесора, модулите и настройките.

За съхранение са налични два M.2 слота и четири SATA 6 Гбит/с порта. Основният Blazing M.2 слот е свързан към процесора и поддържа PCIe 5.0 x4 NVMe SSD, а вторият Hyper M.2 слот използва PCIe 4.0 x4 връзка от чипсета. Основният PCIe слот за видеокарта работи като PCIe 4.0 x16, а допълнителните два разширителни слота са PCIe 4.0 x1.

Свързаността включва заден USB 3.2 Gen 2x2 Type-C порт с до 20 Гбит/с, преден USB 3.2 Gen 1 Type-C хедър и два HDMI 2.1 изхода с поддръжка до 4K при 120 Хц при използване на процесор с интегрирана графика. Мрежовата връзка се осигурява от Realtek RTL8111H Gigabit Ethernet, а аудиото е базирано на Realtek ALC897. Платката няма фабрично инсталиран Wi-Fi модул, но разполага с M.2 Key E слот и монтажни точки за антени за добавяне на съвместима безжична карта.

За сглобяване и управление са предвидени BIOS Flashback, един CPU, два системни и един AIO помпен конектор, както и RGB и ARGB интерфейси с ASRock Polychrome RGB поддръжка. Micro-ATX размерите от 244 x 211 мм позволяват използване в по-компактни системи, без да се премахват основните възможности за NVMe съхранение и допълнителни PCIe устройства.

Детайлни характеристики

Основни данни и процесор

• Марка: ASRock
• Модел: B860M-H2
• MPN/SKU: 90-MXBS00-A0UAYZ
• EAN/GTIN: 4711581490437
• Платформа: Intel
• Сокет: LGA1851
• Чипсет: Intel B860
• Съвместими процесори: Intel Core Ultra Processors Series 2
• Процесорни технологии: Intel Hybrid Technology, Turbo Boost Max 3.0, Thermal Velocity Boost и Adaptive Boost Technology според възможностите на процесора
• NPU: поддръжка на интегрирания в съвместимия процесор NPU за AI натоварвания
• Форм фактор: Micro-ATX
• Цвят: черен

Захранване и конструкция

• Захранваща конфигурация: 5+1+1+1+1 Power Phase
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin 12 V
• Памет: ASRock Intel 4-Layer Memory POOL технология

Оперативна памет

• Тип: DDR5
• Слотове: 2 x DIMM
• Максимален капацитет: 128 ГБ
• Архитектура: Dual Channel
• Максимална скорост: до DDR5-8333+ МТ/с (OC)
• 1DPC 1R: до 8333+ МТ/с (OC), нативно до 6400 МТ/с
• 1DPC 2R: до 6200+ МТ/с (OC), нативно до 6400 МТ/с
• Тип памет: non-ECC, un-buffered DDR5
• CUDIMM: поддържа се
• Профили: Intel XMP 3.0
• Забележка: максималната скорост зависи от процесора, паметта и конкретната конфигурация

PCIe слотове

• Основен слот: 1 x PCIe 4.0 x16 от процесора, работещ в x16 режим
• Допълнителни слотове: 2 x PCIe 4.0 x1 от чипсета
• Безжичен модул: 1 x M.2 Key E, формат 2230, за опционален PCIe Wi-Fi/Bluetooth модул

Съхранение и RAID

• M.2 слотове за SSD: 2
• M2_1 Blazing M.2: PCIe 5.0 x4, Key M, формат 2280, директно от процесора
• Максимална пропускателна способност на M2_1: до 128 Гбит/с
• M2_2 Hyper M.2: PCIe 4.0 x4, Key M, формат 2280, от чипсета
• Максимална пропускателна способност на M2_2: до 64 Гбит/с
• SATA: 4 x SATA 6 Гбит/с
• Intel VMD: поддържа се за M.2 NVMe устройства
• RAID за SATA: RAID 0 / 1 / 5 / 10

Видео изходи

• HDMI: 2 x HDMI 2.1 TMDS/FRL 8G
• Максимална резолюция: до 3840 x 2160 при 120 Хц
• HDR: поддържа се
• HDCP: HDCP 2.3
• Условие: видеоизходите работят само при използване на процесор с интегрирана графика

Мрежова и безжична свързаност

• LAN контролер: Realtek RTL8111H
• Кабелна мрежа: 10 / 100 / 1000 Мбит/с Gigabit Ethernet
• Wi-Fi: няма включен Wi-Fi модул
• Bluetooth: няма включен Bluetooth модул
• Разширение: M.2 Key E 2230 слот за опционален Wi-Fi/Bluetooth модул
• Антени: 2 x монтажни точки на задния панел; антени и безжичен модул не са част от стандартната спецификация на комплекта

Аудио

• Аудио кодек: Realtek ALC897
• Аудио: 7.1-канално High Definition Audio
• Задни аудио конектори: Line In, Front Speaker и Microphone

Задни интерфейси

• USB 3.2 Gen 2x2 Type-C: 1 x до 20 Гбит/с
• USB 3.2 Gen 1 Type-A: 3 x до 5 Гбит/с
• USB 2.0 Type-A: 2
• HDMI: 2 x HDMI 2.1
• LAN: 1 x RJ-45 Gigabit Ethernet
• Wi-Fi антени: 2 x монтажни точки
• Аудио: 3 x 3.5 мм жака
• BIOS: 1 x BIOS Flashback бутон

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 1 Type-C хедър, до 5 Гбит/с
• Предни USB 3.2 Gen 1 Type-A: 1 x хедър за общо до 2 порта
• USB 2.0: 2 x хедъра за общо до 4 порта
• TPM: 1 x SPI TPM хедър
• Power LED / Speaker: 1 x хедър

Охлаждане, RGB и ARGB

• CPU вентилатор: 1 x 4-pin конектор, до 3 A / 36 W
• Системни вентилатори: 2 x 4-pin конектора, до 3 A / 36 W на конектор
• AIO помпа: 1 x 4-pin конектор, до 3 A / 36 W
• Управление: автоматично разпознаване на 3-pin и 4-pin вентилатори
• RGB: 1 x 12 V RGB LED хедър, до 3 A / 36 W
• ARGB: 3 x 5 V Addressable LED хедъра, до 3 A / 15 W
• Подсветка: ASRock Polychrome RGB
• Съвместимост: SignalRGB

BIOS и софтуер

• BIOS: 256 Mb AMI UEFI Legal BIOS с графичен интерфейс
• BIOS Flashback: поддържа се актуализиране чрез USB без необходимост от инсталирани процесор и памет
• UEFI функции: ASRock EZ Mode, Full HD UEFI, My Favorites и Instant Flash
• Автоматична инсталация: ASRock Auto Driver Installer
• Софтуер: ASRock Motherboard Utility A-Tuning и ASRock Polychrome SYNC
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 244 x 211 мм
• Гаранция: 24 месеца

Съдържание на комплекта

• 1 x ASRock B860M-H2 дънна платка
• 1 x заден I/O щит
• 2 x SATA кабела за данни
• 1 x винт за M.2 устройство
