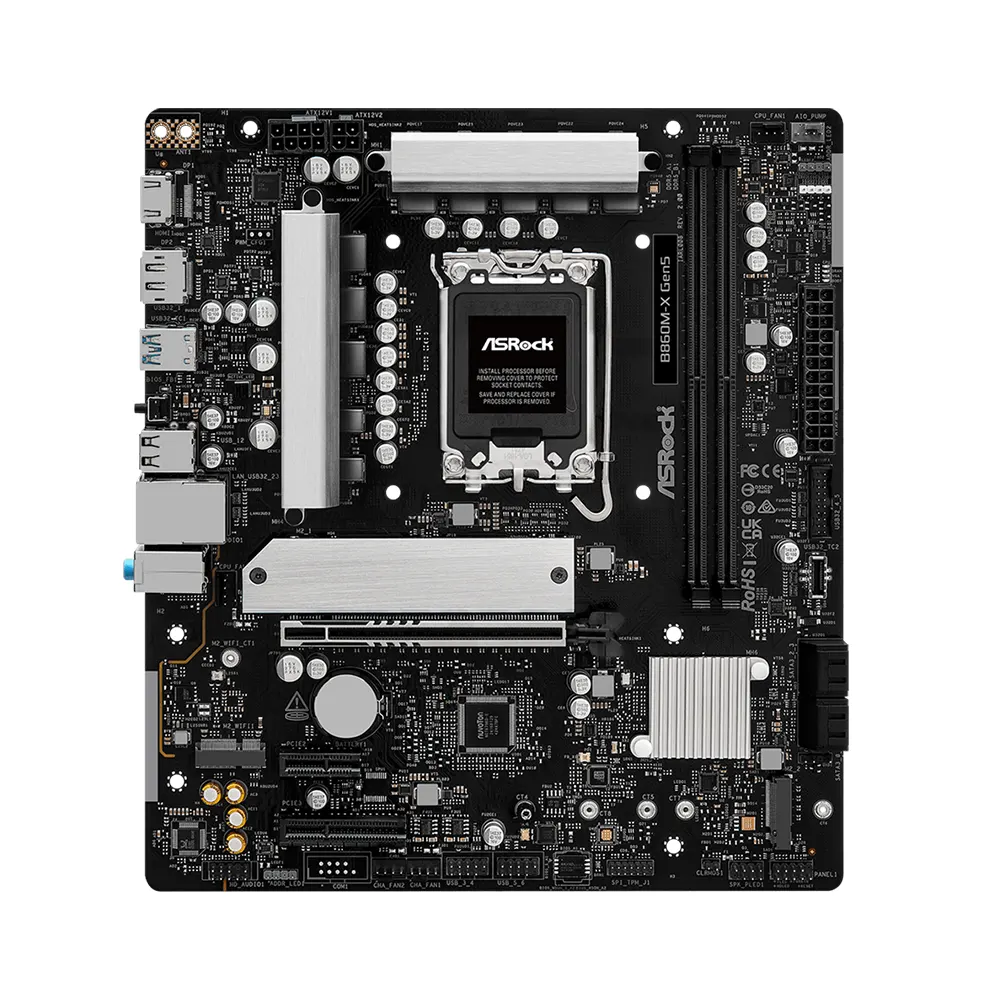

ASRock B860M-X Gen5, LGA1851, DDR5, PCIe 5.0, 2.5GbE Дънна платка

ASRock B860M-X Gen5 е microATX дънна платка за Intel LGA1851 конфигурации, базирана на чипсет Intel B860. Моделът поддържа Intel Core Ultra процесори Series 2 и е подходяща основа за компактни домашни, офис, работни и гейминг системи с DDR5 памет, PCIe 5.0 и бърза 2.5GbE кабелна мрежа.

Платката използва 7+1+1+1+1-фазов дизайн на захранването, 6-слойна печатна платка и 8-pin плюс допълнителен 4-pin 12V CPU захранващ конектор. Основният PCIe слот поддържа PCIe 5.0 x16 и е подсилен със стоманена конструкция за по-добра механична устойчивост при използване на тежки видеокарти.

За памет ASRock B860M-X Gen5 разполага с два DDR5 DIMM слота, двуканална архитектура и максимален капацитет 128 GB. Поддържат се non-ECC un-buffered модули, CUDIMM и Intel XMP 3.0 профили, като максималната официално посочена скорост достига до 9066+ MT/s при овърклок с един Single Rank модул на канал.

За съхранение са налични два M.2 слота - Blazing M.2 с PCIe 5.0 x4 директно от процесора и Hyper M.2 с PCIe 4.0 x4 от чипсета - както и четири SATA 6 Gb/s порта. Платката предлага още PCIe 4.0 x4 и PCIe 4.0 x1 слотове за допълнителни разширителни карти.

Мрежовата свързаност се осигурява от Dragon RTL8125BG 2.5GbE контролер. Моделът няма фабрично инсталиран Wi-Fi или Bluetooth, но разполага с M.2 Key E 2230 слот с поддръжка на PCIe Wi-Fi/BT модули и Intel CNVio/CNVio2, както и с две точки за монтаж на антени на задния панел.

Задната свързаност включва USB 20Gbps Type-C, три USB 5Gbps Type-A, два USB 2.0 порта, HDMI 2.1 и DisplayPort 1.4. Realtek ALC897 осигурява 7.1-канален HD звук, а BIOS Flashback, ASRock Post Status Checker, ASRock Auto Driver Installer, Polychrome SYNC и Intelligent Cooling Design улесняват сглобяването, настройката и поддръжката на системата.

Детайлни характеристики

• Марка: ASRock
• Модел: B860M-X Gen5
• Код на производителя: 90-MXBSE-A0UAYZ
• EAN: 4711581490727
• Съвместими процесори: Intel Core Ultra процесори Series 2
• Сокет: LGA1851
• Чипсет: Intel B860
• Захранване:
  • 7+1+1+1+1-фазов дизайн на захранването
  • 6-слойна печатна платка
  • Hi-Density CPU захранващи конектори
• Захранващи конектори:
  • 1 x 24-pin ATX основен захранващ конектор
  • 1 x 8-pin 12V CPU захранващ конектор
  • 1 x 4-pin 12V CPU захранващ конектор
• Памет:
  • 2 x DDR5 DIMM слота
  • До 128 GB системна памет
  • Двуканална архитектура
  • До 9066+ MT/s при овърклок
  • 1DPC 1R: до 9066+ MT/s (OC), 6400 MT/s стандартно
  • 1DPC 2R: до 6800+ MT/s (OC), 6400 MT/s стандартно
  • Поддръжка на DDR5 non-ECC un-buffered памет
  • Поддръжка на CUDIMM
  • Поддръжка на Intel Extreme Memory Profile XMP 3.0
• Видео изходи:
  • 1 x HDMI 2.1 TMDS/FRL 8G, HDR и HDCP 2.3, до 3840 x 2160 при 120 Hz
  • 1 x DisplayPort 1.4 с DSC, HDCP 2.3, до 7680 x 4320 при 60 Hz или 5120 x 2880 при 120 Hz
  • Видеоизходите изискват процесор с вградена графика
• Слотове за разширение:
  • 1 x PCIe 5.0 x16 слот PCIE1 от процесора, работещ в x16 режим
  • 1 x PCIe 4.0 x1 слот PCIE2 от чипсета
  • 1 x PCIe 4.0 x4 слот PCIE3 от чипсета, работещ в x4 режим
  • 1 x M.2 Key E 2230 слот за допълнителен Wi-Fi/Bluetooth модул
  • Поддръжка на PCIe Wi-Fi/BT модули и Intel CNVio/CNVio2
  • Подсилен стоманен PCIe 5.0 слот
  • Поддръжка на NVMe SSD устройства като системен диск
• Съхранение:
  • 1 x Blazing M.2 M2_1 от процесора, Key M, формати 2260 / 2280, PCIe 5.0 x4, до 128 Gb/s
  • 1 x Hyper M.2 M2_2 от чипсета, Key M, формати 2230 / 2242 / 2260 / 2280, PCIe 4.0 x4, до 64 Gb/s
  • 4 x SATA 6 Gb/s порта
  • Поддръжка на Intel Volume Management Device
  • Поддръжка на NVMe SSD устройства като системен диск
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства
• Мрежа:
  • Dragon Realtek RTL8125BG 2.5GbE LAN
  • 10 / 100 / 1000 / 2500 Mb/s
  • Dragon 2.5G LAN Software
  • Smart Auto Adjust Bandwidth Control
  • Управление на приоритетите на мрежовия трафик
• USB:
  • Заден панел: 1 x USB 20Gbps Type-C
  • Заден панел: 3 x USB 5Gbps Type-A
  • Заден панел: 2 x USB 2.0 Type-A
  • Преден панел: 1 x USB 5Gbps Type-C конектор
  • Преден панел: 1 x USB 5Gbps конектор за 2 допълнителни Type-A порта
  • Преден панел: 2 x USB 2.0 конектора за общо 4 допълнителни USB 2.0 порта
  • ESD защита на USB портовете
• Аудио: Realtek ALC897 аудио кодек, 7.1-канален High Definition Audio
• Охлаждане:
  • Intelligent Cooling Design
  • 2 x 4-pin конектора за процесорни вентилатори
  • 2 x 4-pin конектора за вентилатори на кутията
  • 1 x 4-pin конектор за AIO водна помпа
  • Smart Fan Speed Control
  • CPU_FAN1 поддържа до 1A / 12W
  • CPU_FAN2, CHA_FAN1-2 и AIO_PUMP поддържат до 3A / 36W
  • Автоматично разпознаване на 3-pin и 4-pin вентилатори за CPU_FAN2, системните вентилатори и AIO помпата
• RGB и осветление:
  • ASRock Polychrome SYNC
  • 1 x RGB LED конектор, до 12V / 3A / 36W
  • 2 x Addressable LED конектора, до 5V / 3A / 15W
  • Поддръжка на SignalRGB
• Заден панел (I/O):
  • 2 x точки за монтаж на Wi-Fi антени
  • 1 x HDMI 2.1
  • 1 x DisplayPort 1.4
  • 1 x USB 20Gbps Type-C
  • 3 x USB 5Gbps Type-A
  • 2 x USB 2.0 Type-A
  • 1 x RJ-45 2.5GbE LAN порт
  • 1 x BIOS Flashback бутон
  • 3 x аудио жака - Line In, Front Speaker и Microphone
• Вътрешни конектори и екстри:
  • 1 x SPI TPM конектор
  • 1 x Power LED и Speaker конектор
  • 1 x RGB LED конектор
  • 2 x Addressable LED конектора
  • 2 x CPU Fan конектора
  • 2 x конектора за вентилатори на кутията
  • 1 x AIO Pump конектор
  • 1 x аудио конектор за преден панел
  • 1 x USB 5Gbps Type-C конектор за преден панел
  • 1 x USB 5Gbps конектор за 2 Type-A порта
  • 2 x USB 2.0 конектора за 4 допълнителни порта
  • ASRock Post Status Checker
  • BIOS Flashback
• BIOS:
  • 256 Mbit AMI UEFI BIOS с графичен интерфейс
  • BIOS Flashback
  • ASRock EZ Mode
  • ASRock Full HD UEFI
  • ASRock My Favorites
  • ASRock Instant Flash
  • ASRock Auto Driver Installer
• Софтуер и функции:
  • ASRock Motherboard Utility - A-Tuning
  • ASRock Dragon 2.5G LAN Software
  • ASRock Polychrome SYNC
  • ASRock Auto Driver Installer
  • ASRock Post Status Checker
  • SignalRGB
• Аксесоари в комплекта:
  • 1 x I/O щит
  • 2 x SATA кабела за данни
  • 2 x винта за M.2 слотовете
  • 1 x дистанционна втулка за M.2 слот
• Операционна система: Windows 11 64-bit
• Форм фактор: microATX, 24.4 x 21.8 см
• Гаранция: 36 месеца
