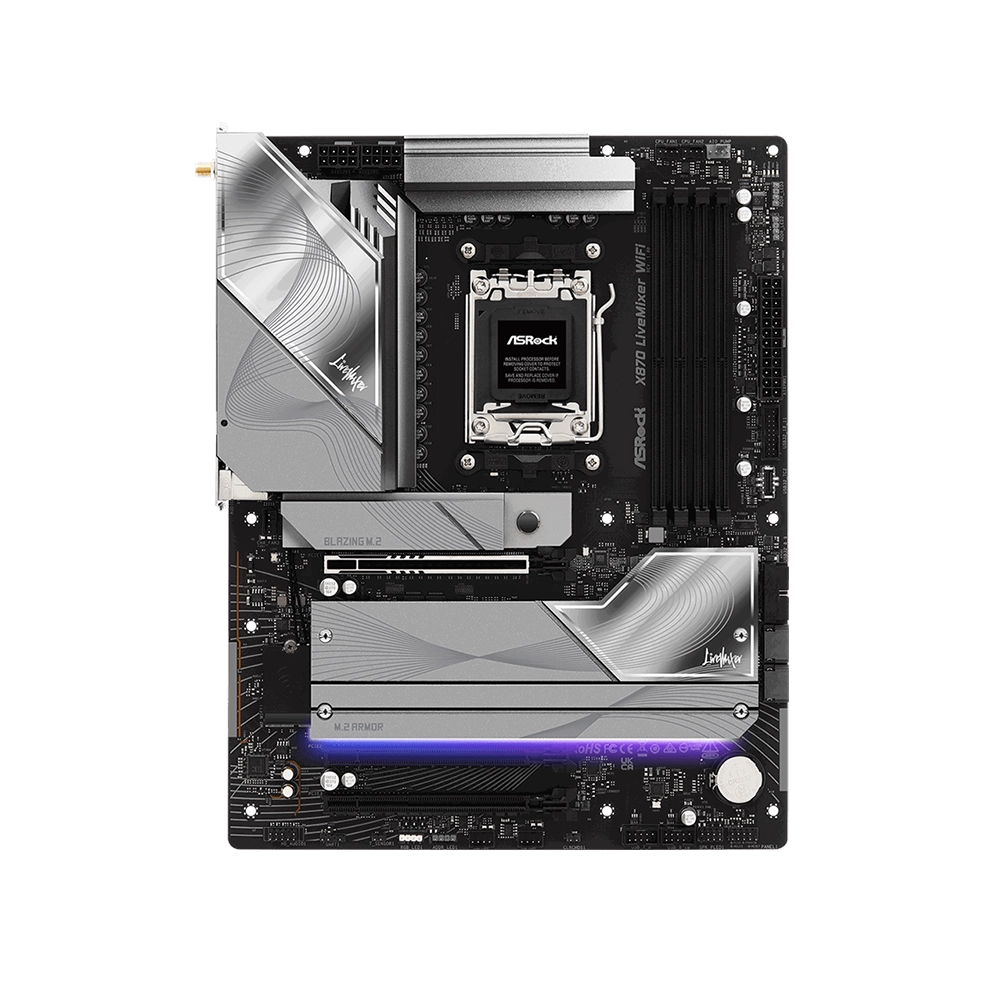

ASRock X870 LiveMixer WiFi, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

ASRock X870 LiveMixer WiFi е ATX дънна платка с чипсет AMD X870 и сокет AM5, предназначена за системи с AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът е насочен към конфигурации с много периферни устройства и предлага PCIe 5.0 за видеокарта, четири M.2 позиции, два USB4 Type-C порта, 5GbE LAN, Wi-Fi 7 и голям брой USB интерфейси.

Захранващата секция използва 16+2+1-фазна конфигурация с 80 A Dr.MOS за VCore, SOC и MISC, два 8-pin процесорни захранващи конектора и 8-слойна печатна платка. Четирите DDR5 DIMM слота работят в Dual Channel режим, поддържат общ капацитет до 256 ГБ и овърклок скорости до DDR5-8000+ МТ/с, както и AMD EXPO и Intel XMP профили.

Основният PCIe слот работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. При Ryzen 8000 възможностите зависят от конкретната архитектура на процесора - до PCIe 4.0 x8 при Phoenix 1 и PCIe 4.0 x4 при Phoenix 2. Двата допълнителни физически PCIe x16 слота са свързани към чипсета и работят до PCIe 3.0 x4, като използването на определени M.2 позиции намалява наличната им пропускателна способност.

Четирите M.2 позиции включват два Blazing M.2 PCIe 5.0 x4 слота и два Hyper M.2 PCIe 4.0 x4 слота. При Ryzen 8000 първите два M.2 слота имат допълнителни ограничения. M2_2 споделя PCIe ресурс с двата задни USB4 порта - при използването му M2_2 и USB4 работят в x2 режим, а задаването на M2_2 в x4 режим от BIOS изключва двата USB4 порта. M2_3 и M2_4 също споделят линии съответно с PCI_E2 и PCI_E3.

Мрежовата свързаност включва Realtek RTL8126 5GbE LAN, Wi-Fi 7 с 2x2 конфигурация и Bluetooth 5.4. Задният панел предлага два USB4 40 Гбит/с Type-C порта, още един USB Type-C, седем USB 3.2 Gen 1 Type-A и шест USB 2.0 порта, а за предния панел са налични USB 3.2 Gen 2x2 Type-C с 20 Гбит/с и допълнителни USB хедъри. Вграденото аудио използва Realtek ALC4082 с 7.1-канална конфигурация и Nahimic Audio.

Детайлни характеристики

Основни данни и процесор

• Марка: ASRock
• Модел: X870 LiveMixer WiFi
• MPN/SKU: 90-MXBTA0-A0UAYZ
• EAN/GTIN: 4711581491823
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: ATX
• Цвят: черен PCB със сребристи радиатори

Захранване, конструкция и охлаждане

• Захранваща секция: 16+2+1 Power Phase
• Power Stage: 80 A Dr.MOS за VCore, SOC и MISC
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 2 x 8-pin 12 V
• Печатна платка: 8-слойна PCB конструкция
• VRM охлаждане: увеличени пасивни радиатори
• M.2 охлаждане: многослоен M.2 радиатор с монтаж без инструменти и долен M.2 радиатор
• Кондензатори: 20K Black Caps за VCore
• I/O щит: предварително монтиран, с регулируема конструкция

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 ГБ
• Архитектура: Dual Channel
• Максимална посочена скорост: DDR5-8000+ МТ/с (OC)
• Поддържана памет: ECC и non-ECC un-buffered DDR5
• Профили: AMD EXPO и Intel XMP
• Забележка: максималната честота зависи от процесора, модулите и конфигурацията на паметта

PCIe слотове

• PCI_E1: 1 x PCIe 5.0 x16 от процесора
• Ryzen 9000 / 7000: PCI_E1 работи до PCIe 5.0 x16
• Ryzen 8000 Phoenix 1: PCI_E1 работи до PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: PCI_E1 работи до PCIe 4.0 x4
• PCI_E2: физически PCIe x16 слот, работещ до PCIe 3.0 x4 от чипсета
• PCI_E3: физически PCIe x16 слот, работещ до PCIe 3.0 x4 от чипсета
• Зависимост: при използване на M2_3 PCI_E2 се понижава до x2
• Зависимост: при използване на M2_4 PCI_E3 се понижава до x2
• Основен PCIe слот: 15 μ Gold Contact

Съхранение и RAID

• M.2 слотове за SSD: 4
• M2_1: Blazing M.2, PCIe 5.0 x4, формат 2280, директно от процесора
• M2_2: Blazing M.2, PCIe 5.0 x4, формат 2280, директно от процесора
• M2_3: Hyper M.2, PCIe 4.0 x4, формат 2280, от чипсета
• M2_4: Hyper M.2, PCIe 4.0 x4, формати 2230 / 2242 / 2260 / 2280, от чипсета
• Ryzen 8000 и M2_1: работи до PCIe 4.0 x4
• Ryzen 8000 Phoenix 1 и M2_2: работи до PCIe 4.0 x4
• Ryzen 8000 Phoenix 2 и M2_2: M2_2 не е достъпен
• USB4 / M2_2 зависимост: при инсталирано устройство в M2_2, M2_2 и двата задни USB4 порта работят в x2 режим; задаването на M2_2 в x4 режим от BIOS изключва двата USB4 порта
• M2_3 / PCI_E2: M2_3 намалява PCI_E2 до x2
• M2_4 / PCI_E3: M2_4 намалява PCI_E3 до x2
• SATA: 2 x SATA 6 Гбит/с
• SATA RAID: RAID 0 и RAID 1
• NVMe RAID: RAID 0, RAID 1 и RAID 10

Видео изходи

• HDMI: 1 x HDMI 2.1 TMDS/FRL 8G
• Максимална резолюция през HDMI: до 3840 x 2160 при 120 Хц
• USB4 видео: 2 x USB4 Type-C с DisplayPort функционалност
• Максимална резолюция през USB4: до 8K при 30 Хц
• HDCP: HDCP 2.3
• HDR: поддържа се
• Условие: видеоизходите използват интегрираната графика на съвместимия процесор

Мрежова и безжична свързаност

• LAN контролер: Realtek RTL8126
• Кабелна мрежа: 10 / 100 / 1000 / 2500 / 5000 Мбит/с
• Максимална LAN скорост: 5 Гбит/с
• Wi-Fi: Wi-Fi 7, IEEE 802.11a/b/g/n/ac/ax/be
• Конфигурация: 2x2
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала в 6 GHz: до 160 MHz
• MU-MIMO: поддържа се
• Bluetooth: Bluetooth 5.4
• Забележка: Wi-Fi 7 модулът се поддържа от Windows 11; наличността на 6 GHz диапазона зависи от местните регулации

Аудио

• Аудио кодек: Realtek ALC4082
• Канали: 7.1-канално High Definition Audio
• Технология: Nahimic Audio
• Конструкция: отделни PCB слоеве за левия и десния аудио канал
• Цифров аудио изход: Optical S/PDIF

Задни интерфейси

• USB4 Type-C: 2 x до 40 Гбит/с
• USB 3.2 Gen 1 Type-C: 1 x до 5 Гбит/с
• USB 3.2 Gen 1 Type-A: 7 x до 5 Гбит/с
• USB 2.0 Type-A: 6
• USB4 Power Delivery: до 5 V / 3 A, 15 W
• Видео: 1 x HDMI 2.1
• Мрежа: 1 x RJ-45 5GbE
• Wi-Fi: 2 x конектора за антени
• Аудио: Line Out и Microphone
• Цифрово аудио: 1 x Optical S/PDIF Out
• BIOS: 1 x BIOS Flashback Button
• Специални USB: Lightning Gaming Ports и Ultra USB Power

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 2x2, до 20 Гбит/с
• Предни USB 3.2 Gen 1: 2 x хедъра за общо до 4 Type-A порта
• Предни USB 2.0: 2 x хедъра за общо до 4 порта
• TPM: 1 x SPI TPM хедър
• Термосензор: 1 x конектор за включения термисторен кабел
• Power LED / Speaker: 1 x хедър
• Предно аудио: 1 x конектор

Охлаждане, RGB и диагностика

• CPU вентилатори: 2 x 4-pin конектора
• Системни вентилатори: 3 x 4-pin конектора
• AIO помпа: 1 x 4-pin конектор
• CPU_FAN1: до 1 A / 12 W
• CPU_FAN2 / CHA_FAN1-3 / AIO_PUMP: до 3 A / 36 W на конектор
• Управление: Smart Fan Speed Control и автоматично разпознаване на 3-pin / 4-pin вентилатори при поддържаните конектори
• RGB: 1 x 12 V RGB LED хедър, общо до 3 A / 36 W
• ARGB: 3 x 5 V Addressable LED хедъра, общо до 3 A / 15 W
• Подсветка: ASRock Polychrome RGB
• Диагностика: ASRock Post Status Checker

BIOS и допълнителни функции

• BIOS: 256 Mb AMI UEFI BIOS с графичен интерфейс
• BIOS Flashback: позволява обновяване чрез USB без инсталирани процесор и памет
• UEFI функции: ASRock EZ Mode, Full HD UEFI и Instant Flash
• Автоматична инсталация: ASRock Auto Driver Installer
• Софтуер: ASRock Motherboard Utility A-Tuning и ASRock Polychrome SYNC

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASRock X870 LiveMixer WiFi дънна платка
• 2 x SATA кабела за данни
• 2 x ASRock Wi-Fi антени за 2.4 GHz / 5 GHz / 6 GHz
• 1 x термисторен кабел
