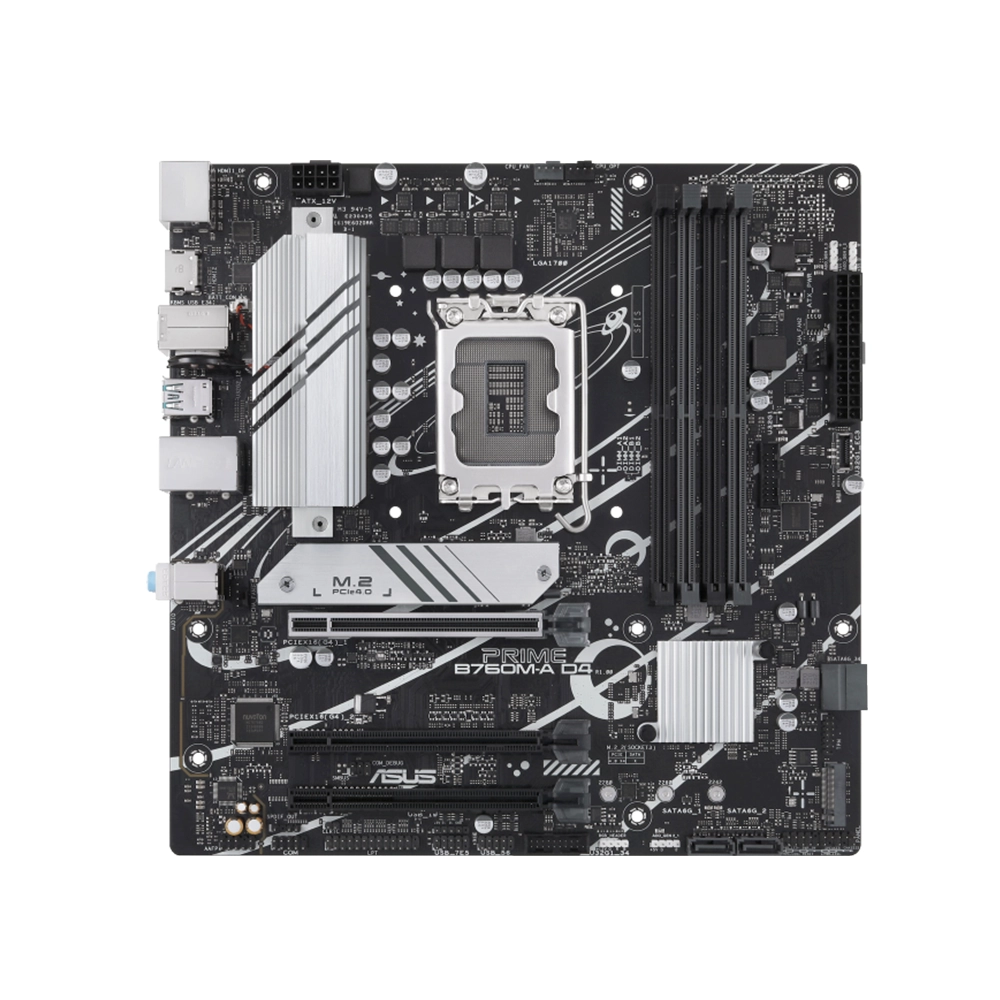

ASUS PRIME B760M-A D4-CSM, LGA1700, DDR4, PCIe 4.0 Дънна платка

ASUS PRIME B760M-A D4-CSM е Micro-ATX дънна платка с чипсет Intel B760 и сокет LGA1700, съвместима с настолни процесори Intel Core от 12-то, 13-то и 14-то поколение, както и със съвместими Pentium Gold и Celeron модели. D4 вариантът използва DDR4 памет и предлага четири DIMM слота, PCIe 4.0 за основната видеокарта, два PCIe 4.0 x4 M.2 слота и 2.5 Gigabit Ethernet.

Четирите DDR4 DIMM слота работят в Dual Channel режим и поддържат общ капацитет до 128 ГБ. Максималната посочена скорост е DDR4-5333 МТ/с при овърклок, като са налични Intel XMP и ASUS OptiMem II. Реално достижимата честота зависи от използвания процесор, модулите памет и тяхната конфигурация.

За разширителни карти са налични три физически PCIe x16 слота. Основният е свързан директно към процесора и работи до PCIe 4.0 x16, а двата слота от чипсета работят съответно до PCIe 4.0 x4 и PCIe 4.0 x1. За съхранение платката предлага два PCIe 4.0 x4 M.2 слота с поддръжка на формати 2242, 2260 и 2280, както и четири SATA 6 Гбит/с порта.

Мрежовата връзка се осигурява от Realtek 2.5Gb Ethernet контролер, а вградени Wi-Fi и Bluetooth няма. Задният панел разполага с два USB 3.2 Gen 2 Type-A порта с до 10 Гбит/с, четири USB 2.0 порта, два HDMI 2.1 изхода, DisplayPort 1.4, 2.5GbE LAN, PS/2 и три аудио жака. Видеоизходите могат да се използват само с процесор, който разполага с интегрирана графика.

Вътрешната свързаност включва USB 3.2 Gen 1 Type-C за предния панел, допълнителни USB Type-A хедъри, три Addressable Gen 2 конектора и един Aura RGB конектор. VRM зоната, чипсетът и M.2 устройството разполагат с пасивно охлаждане, а Fan Xpert 2+ позволява управление на CPU, допълнителния CPU и системните вентилатори. CSM вариантът е част от ASUS Corporate Stable Model програмата и комплектът включва карта с ключ за активиране на ASUS Control Center Express.

Детайлни характеристики

Основни данни и процесор

• Марка: ASUS
• Модел: PRIME B760M-A D4-CSM
• EAN/GTIN: 4711081984061
• Платформа: Intel
• Сокет: LGA1700
• Чипсет: Intel B760
• Съвместими процесори: Intel Core 14-то, 13-то и 12-то поколение, Pentium Gold и Celeron за LGA1700
• Форм фактор: Micro-ATX
• Цвят: черен PCB със сребристи радиатори

Захранване и охлаждане

• Управление на захранването: ASUS DIGI+ VRM
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin +12 V ProCool
• VRM охлаждане: пасивен VRM радиатор с термоподложка
• M.2 охлаждане: пасивен M.2 радиатор
• Чипсет: пасивен PCH радиатор
• CPU вентилатор: 1 x 4-pin конектор
• CPU OPT: 1 x 4-pin конектор
• Системни вентилатори: 2 x 4-pin конектора
• Управление на охлаждането: Fan Xpert 2+ и UEFI BIOS

Оперативна памет

• Тип: DDR4
• Слотове: 4 x DIMM
• Максимален капацитет: 128 ГБ
• Архитектура: Dual Channel
• Поддържани скорости: 2133 / 2400 / 2666 / 2800 / 2933 / 3000 / 3200 / 3333(OC) / 3400(OC) / 3466(OC) / 3600(OC) / 3733(OC) / 4000(OC) / 4266(OC) / 4400(OC) / 4600(OC) / 4800(OC) / 5000(OC) / 5066(OC) / 5333(OC) МТ/с
• Тип памет: Non-ECC, un-buffered DDR4
• Профили: Intel XMP
• Оптимизация: ASUS OptiMem II
• Забележка: поддържаната скорост зависи от процесора и конфигурацията на паметта

PCIe слотове

• Основен слот: 1 x PCIe 4.0 x16 от процесора
• Допълнителен слот: 1 x PCIe 4.0 x16 физически, работещ до x4 от чипсета
• Допълнителен слот: 1 x PCIe 4.0 x16 физически, работещ до x1 от чипсета
• Укрепване: ASUS SafeSlot Core+ на основния PCIe слот
• Монтаж: ASUS Q-Slot

Съхранение и RAID

• M.2 слотове: 2
• M2_1: PCIe 4.0 x4 от процесора, Key M
• M2_1 формати: 2242 / 2260 / 2280
• M2_2: PCIe 4.0 x4 от Intel B760, Key M
• M2_2 формати: 2242 / 2260 / 2280
• SATA: 4 x SATA 6 Гбит/с
• RAID: SATA RAID 0 / 1 / 5 / 10 чрез Intel Rapid Storage Technology

Видео изходи

• DisplayPort: 1 x DisplayPort 1.4, до 3840 x 2160 при 60 Хц
• HDMI: 2 x HDMI 2.1, до 3840 x 2160 при 60 Хц
• Условие: видеоизходите изискват процесор с интегрирана графика
• Забележка: конкретните графични възможности зависят от използвания процесор

Мрежова свързаност

• LAN: Realtek 2.5Gb Ethernet
• Максимална кабелна скорост: 2.5 Гбит/с
• Защита: ASUS LANGuard
• Wi-Fi: няма вграден
• Bluetooth: няма вграден

Аудио

• Аудио: Realtek 7.1 Surround Sound High Definition Audio CODEC
• Максимално възпроизвеждане: 24-bit / 192 кХц
• Функции: Jack Detection, Multi-streaming и Front Panel Jack-retasking
• Конструкция: Audio Shielding, специализирани аудио PCB слоеве и висококачествени аудио кондензатори
• 7.1-канален изход: изисква кутия с HD Audio модул на предния панел

Задни интерфейси

• USB 3.2 Gen 2 Type-A: 2 x до 10 Гбит/с
• USB 2.0 Type-A: 4
• DisplayPort: 1 x DisplayPort 1.4
• HDMI: 2 x HDMI 2.1
• LAN: 1 x RJ-45 2.5GbE
• Аудио: 3 x 3.5 мм жака
• PS/2: 1 x комбиниран порт за клавиатура или мишка

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 1 конектор, до 5 Гбит/с
• USB 3.2 Gen 1: 2 x вътрешни хедъра за общо до 4 допълнителни Type-A порта
• USB 2.0: 2 x хедъра за общо до 4 допълнителни порта
• Допълнителен USB 2.0: 1 x хедър за 1 допълнителен порт
• Предно аудио: 1 x AAFP
• TPM: 1 x 14-1 pin SPI TPM конектор
• COM: 1 x вътрешен конектор
• LPT: 1 x вътрешен конектор
• S/PDIF Out: 1 x вътрешен конектор
• Clear CMOS: 1 x хедър
• Системен панел: 1 x 20-3 pin конектор с Chassis Intrusion функция

RGB, управление и допълнителни функции

• ARGB: 3 x Addressable Gen 2 конектора
• RGB: 1 x Aura RGB конектор
• Управление на подсветката: ASUS Aura Sync
• Диагностика: ASUS Q-LED Core
• Защити: ASUS 5X Protection III, LANGuard и Overvoltage Protection
• Монтаж: Q-DIMM и Q-Slot
• CSM управление: ASUS Control Center Express

BIOS и софтуер

• BIOS: 128 Mb Flash ROM, UEFI AMI BIOS
• BIOS функции: ASUS CrashFree BIOS 3, ASUS EZ Flash 3 и ASUS UEFI BIOS EZ Mode
• Софтуер: Armoury Crate, Aura Creator, Aura Sync, Fan Xpert 2+, AI Suite 3 и ASUS CPU-Z
• Управление: Wake-on-LAN чрез PME и PXE
• Поддържани операционни системи: Windows 11 и Windows 10 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 244 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASUS PRIME B760M-A D4-CSM дънна платка
• 2 x SATA 6 Гбит/с кабела
• 1 x заден I/O щит
• 1 x гумен комплект за M.2 устройство
• 1 x комплект винтове за M.2 SSD
• 1 x карта с ключ за активиране на ASUS Control Center Express
• 1 x ръководство за потребителя
