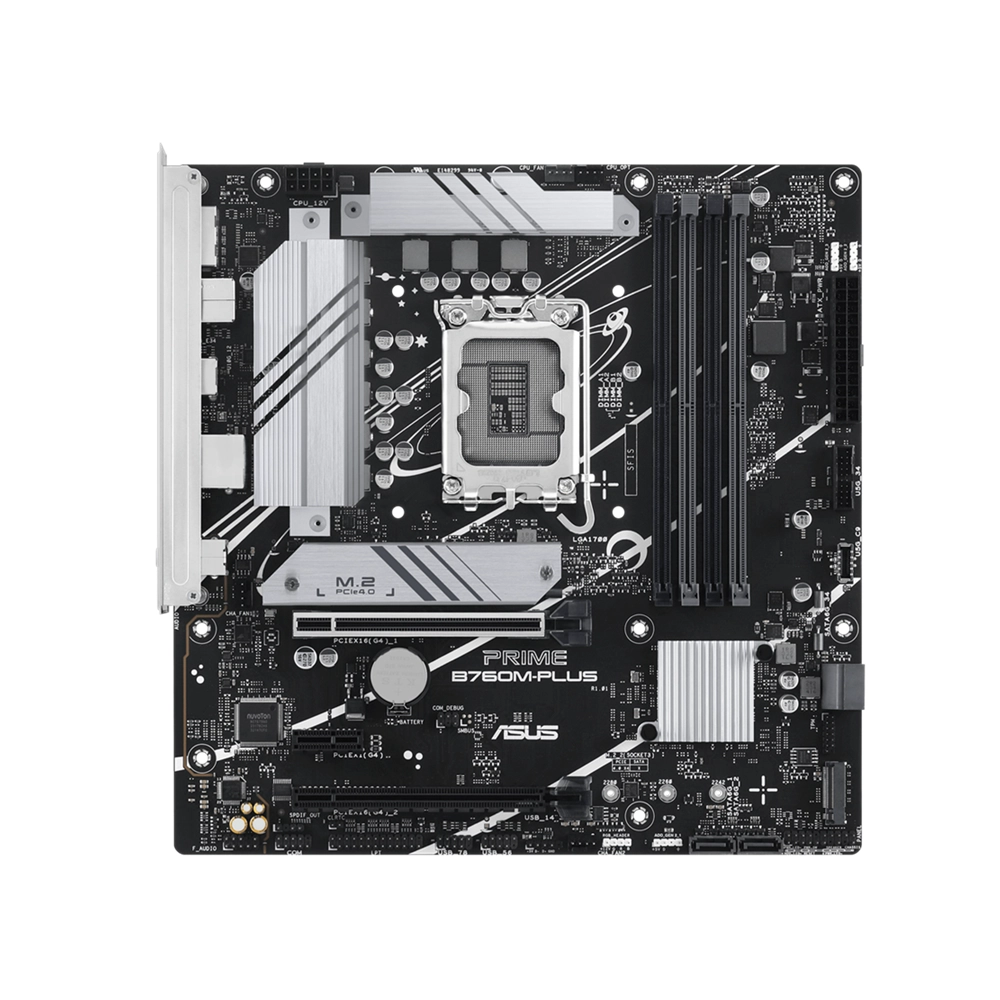

ASUS PRIME B760M-PLUS, LGA1700, DDR5, PCIe 4.0 Дънна платка

ASUS PRIME B760M-PLUS е Micro-ATX дънна платка с чипсет Intel B760 и сокет LGA1700, предназначена за настолни процесори Intel Core от 12-то, 13-то и 14-то поколение, както и съвместими Pentium Gold и Celeron модели. Платката комбинира DDR5 памет, PCIe 4.0 за видеокарта и NVMe SSD устройства, два M.2 слота, 2.5 Gigabit Ethernet и преден USB Type-C интерфейс.

Захранващата секция използва конфигурация 7(50 A)+1(60 A)+1 power stages, 8-pin ProCool процесорен захранващ конектор и 6-слойна печатна платка. VRM зоната, чипсетът и единият M.2 слот разполагат с пасивни радиатори, а четирите 4-pin конектора за CPU, CPU OPT и системни вентилатори могат да се управляват чрез Fan Xpert 2+.

Четирите DDR5 DIMM слота работят в Dual Channel режим и поддържат Intel XMP и ASUS Enhanced Memory Profile II. Базовата продуктова спецификация посочва до 192 ГБ памет и скорости до DDR5-7200+ при овърклок. С BIOS версия 1630 или по-нова ASUS добавя поддръжка на комплекти с общ капацитет до 256 ГБ, като достижимата честота и капацитет зависят от процесора, модулите и използваната BIOS версия.

За съхранение са налични два PCIe 4.0 x4 M.2 слота за устройства с формати 2242, 2260 и 2280, както и четири SATA 6 Gbps порта. Основният PCIe слот за видеокарта работи като PCIe 4.0 x16 директно от процесора, а допълнителните слотове са PCIe 4.0 x16 с електрическа конфигурация x4 и PCIe 4.0 x1.

Задният панел включва два USB 10 Gbps Type-A порта, четири USB 2.0 Type-A, HDMI 2.1, DisplayPort 1.4, 2.5GbE LAN, PS/2 и три аудио жака. Вътрешните интерфейси добавят USB 5 Gbps Type-C за предния панел, USB 5 Gbps и USB 2.0 хедъри, три Addressable Gen 2 ARGB конектора и един Aura RGB конектор. Моделът няма вградени Wi-Fi и Bluetooth.

Детайлни характеристики

Основни данни и процесор

• Марка: ASUS
• Модел: PRIME B760M-PLUS
• MPN/SKU: 90MB1GY0-M0EAY0
• EAN/GTIN: 4711387469910
• Платформа: Intel
• Сокет: LGA1700
• Чипсет: Intel B760
• Съвместими процесори: Intel Core 14-то, 13-то и 12-то поколение, Intel Pentium Gold и Celeron за LGA1700
• Intel Turbo Boost: Turbo Boost Technology 2.0 и Turbo Boost Max Technology 3.0 според възможностите на процесора
• Форм фактор: Micro-ATX

Захранване, PCB и охлаждане

• Захранваща секция: 7(50 A)+1(60 A)+1 power stages
• Управление на захранването: DIGI+ VRM
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin +12 V ProCool
• Печатна платка: 6-слойна PCB конструкция
• VRM охлаждане: пасивен VRM радиатор
• M.2 охлаждане: пасивен M.2 радиатор
• Чипсет: пасивен PCH радиатор

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Архитектура: Dual Channel
• Максимален капацитет по базовата спецификация: 192 ГБ
• Разширена поддръжка: до 256 ГБ с BIOS версия 1630 или по-нова и съвместими модули
• Поддържани скорости: DDR5-4800 / 5000 / 5200 / 5400 / 5600 / 5800(OC) / 6000(OC) / 6200(OC) / 6400(OC) / 6600(OC) / 6800(OC) / 7000(OC) / 7200+(OC)
• Тип памет: Non-ECC, un-buffered DDR5
• On-Die ECC: поддържа се от съвместими DDR5 модули
• Профили: Intel XMP
• ASUS технология: Enhanced Memory Profile II (AEMP II)
• Оптимизация на трасетата: ASUS OptiMem II
• Забележка: максималната честота и капацитет зависят от процесора, паметта, броя модули и BIOS версията

PCIe слотове

• Основен слот: 1 x PCIe 4.0 x16 от процесора
• Допълнителен слот: 1 x PCIe 4.0 x16, работещ в x4 режим от чипсета
• Допълнителен слот: 1 x PCIe 4.0 x1
• Укрепване: ASUS SafeSlot Core+ на основния PCIe слот
• Механизъм: ASUS Q-Slot

Съхранение и RAID

• M.2 слотове: 2
• M2_1: PCIe 4.0 x4 от процесора, Key M
• M2_1 формати: 2242 / 2260 / 2280
• M2_2: PCIe 4.0 x4 от Intel B760, Key M
• M2_2 формати: 2242 / 2260 / 2280
• SATA: 4 x SATA 6 Gbps
• Intel Rapid Storage Technology: поддръжка на SATA RAID 0 / 1 / 5 / 10

Видео изходи

• DisplayPort: 1 x DisplayPort 1.4, до 3840 x 2160 при 60 Hz
• HDMI: 1 x HDMI 2.1, до 3840 x 2160 при 60 Hz
• Условие: видеоизходите изискват процесор с интегрирана графика; конкретните възможности зависят от използвания процесор

Мрежова свързаност

• LAN: Realtek 2.5Gb Ethernet
• Максимална кабелна скорост: 2.5 Gbps
• Защита: ASUS LANGuard
• Wi-Fi: няма вграден
• Bluetooth: няма вграден

Аудио

• Аудио: Realtek 7.1 Surround Sound High Definition Audio CODEC
• Максимално възпроизвеждане: 24-bit / 192 kHz
• Функции: Jack Detection, Multi-streaming и Front Panel Jack-retasking
• Конструкция: Audio Shielding, специализирани аудио PCB слоеве и висококачествени аудио кондензатори
• 7.1-канален изход: изисква кутия с HD Audio модул на предния панел

Задни интерфейси

• USB 10 Gbps Type-A: 2
• USB 2.0 Type-A: 4
• DisplayPort: 1
• HDMI: 1
• LAN: 1 x RJ-45 2.5GbE
• Аудио: 3 x 3.5 мм жака
• PS/2: 1 x комбиниран порт за клавиатура или мишка

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 5 Gbps конектор за Type-C порт
• Максимално захранване през предния Type-C: 5 V / 3 A
• Предни USB 5 Gbps Type-A: 1 x хедър за до 2 порта
• USB 2.0: 3 x хедъра за общо до 5 допълнителни порта
• CPU вентилатор: 1 x 4-pin конектор
• CPU OPT: 1 x 4-pin конектор
• Системни вентилатори: 2 x 4-pin конектора
• Предно аудио: 1 x F_AUDIO
• TPM: 1 x 14-1 pin SPI TPM конектор
• COM: 1 x вътрешен конектор
• LPT: 1 x вътрешен конектор
• S/PDIF Out: 1 x вътрешен конектор
• Clear CMOS: 1 x хедър
• Системен панел: 1 x 20-3 pin конектор с Chassis Intrusion функция

RGB, управление и допълнителни функции

• ARGB: 3 x Addressable Gen 2 конектора
• RGB: 1 x Aura RGB конектор
• Подсветка: ASUS Aura Sync
• Управление на вентилаторите: Fan Xpert 2+
• Вентилаторни режими: PWM / DC автоматично разпознаване за системните вентилатори
• Диагностика: Q-LED Core
• Защити: ASUS 5X Protection III, ESD Guards, LANGuard и защита от пренапрежение
• Монтаж: Q-DIMM и Q-Slot

BIOS и софтуер

• BIOS: 128 Mb Flash ROM, UEFI AMI BIOS
• Функции: ASUS EZ Flash 3, ASUS CrashFree BIOS 3 и ASUS UEFI BIOS EZ Mode
• Софтуер: Armoury Crate, Aura Creator, Aura Sync, Fan Xpert 2+, AI Suite 3 и ASUS CPU-Z
• Мрежово управление: Wake-on-LAN чрез PME и PXE
• Операционни системи: Windows 11 и Windows 10 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 244 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASUS PRIME B760M-PLUS дънна платка
• 2 x SATA 6 Gbps кабела
• 1 x M.2 гумен комплект
• 1 x комплект винтове за M.2 SSD
• 1 x кратко ръководство за монтаж
