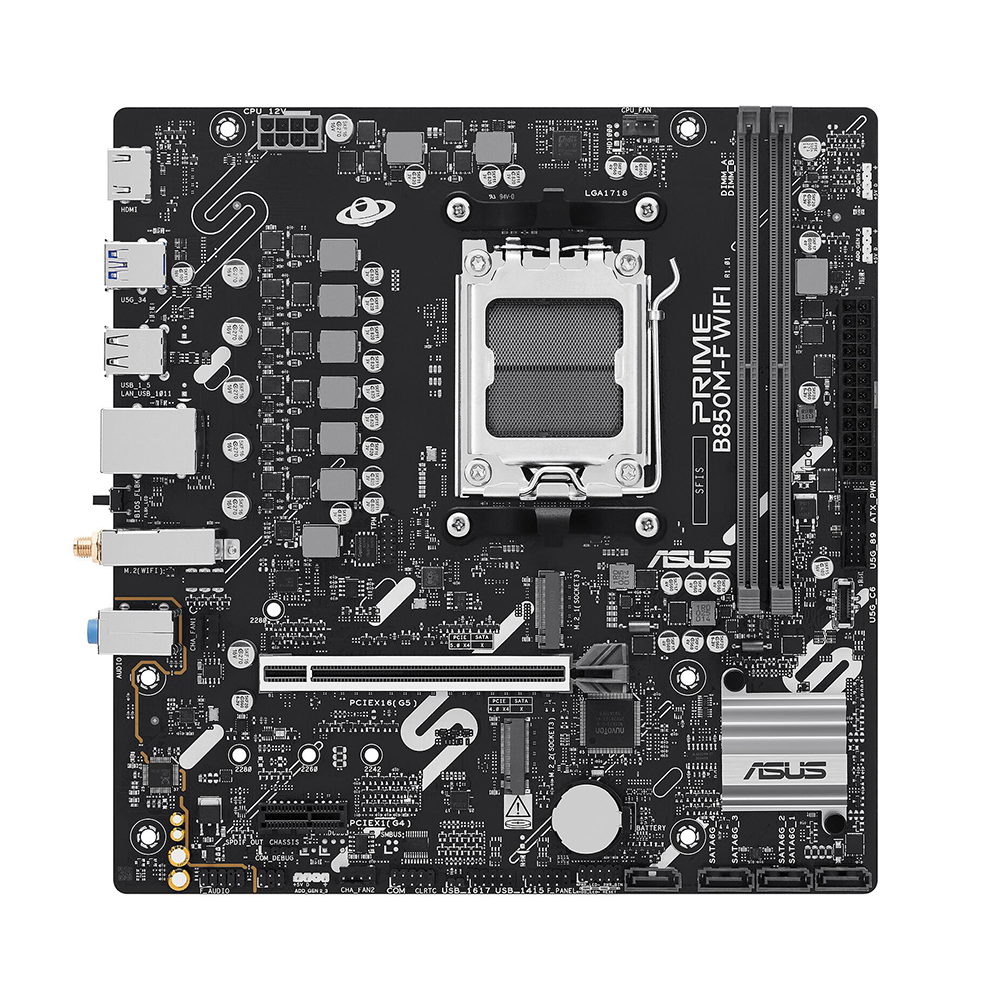

ASUS PRIME B850M-F WIFI, AM5, DDR5, Wi-Fi 6, PCIe 5.0 Дънна платка

ASUS PRIME B850M-F WIFI е Micro-ATX дънна платка с чипсет AMD B850 и сокет AM5, предназначена за настолни конфигурации с процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът предлага DDR5 памет, PCIe 5.0 за видеокарта и NVMe SSD, два M.2 слота, четири SATA порта и вградена Wi-Fi 6 свързаност. Компактните размери от 226 x 222 мм позволяват използването ѝ в компютърни кутии с поддръжка на Micro-ATX.

Двата DDR5 DIMM слота поддържат до 128 ГБ оперативна памет в Dual Channel режим, както и AMD EXPO и ASUS AEMP профили. Максималната обявена честота достига 8200+ МТ/с с Ryzen 9000, 8400+ МТ/с с Ryzen 8000 и 8000+ МТ/с с Ryzen 7000 при овърклок. Реално достижимата скорост зависи от процесора, използваните модули и настройките на паметта. Поддържат се ECC и non-ECC un-buffered DDR5 модули.

Основният PCIe слот е свързан директно към процесора и работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. При Ryzen 8000 се използва PCIe 4.0 с до x8 или x4 линии според конкретния процесор. За съхранение са предвидени два M.2 слота, свързани към процесора - M2_1 с PCIe 5.0 x4 при Ryzen 9000 и Ryzen 7000 и M2_2 с PCIe 4.0 x4. При Ryzen 8000 първият M.2 слот работи по PCIe 4.0, а пропускателната способност на втория зависи от конкретния процесор. Четирите SATA 6 Гбит/с порта позволяват добавяне на допълнителни SSD и твърди дискове.

Мрежовата свързаност включва Realtek Gigabit Ethernet с ASUS LANGuard и интегриран Wi-Fi 6 модул с 1x1 конфигурация, работещ в 2.4 GHz и 5 GHz диапазоните. Bluetooth 5.3 осигурява свързване на съвместими безжични периферни устройства. Задният панел предлага HDMI 2.1, два USB 5 Гбит/с Type-A, четири USB 2.0 порта, Gigabit LAN и три аудио жака. Вътрешният USB 5 Гбит/с Type-C конектор позволява използването на преден USB-C порт при съвместима компютърна кутия.

За управление на захранването платката използва ASUS DIGI+ VRM, а процесорът се захранва чрез 8-pin +12 V конектор. Налични са три 4-pin конектора за вентилатори, управление чрез Fan Xpert 2+ и три Addressable RGB Gen 2 конектора с ASUS Aura Sync. Допълнителните функции включват BIOS FlashBack за актуализиране на BIOS, Q-LED Core за диагностика, SafeSlot за основния PCIe слот и Q-DIMM за монтаж на паметта. PRIME B850M-F WIFI е решение за AM5 системи, при които се търсят PCIe 5.0, DDR5 и вградена безжична свързаност без необходимост от голяма ATX дънна платка.

Детайлни характеристики

Основни данни и процесор

• Марка: ASUS
• Модел: PRIME B850M-F WIFI
• MPN/SKU: 90MB1N80-M0EAY0
• EAN/GTIN: 4711636260176
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD B850
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Посочена поддръжка на процесори: до 120 W според спецификацията на ASUS; точният модел и необходимата BIOS версия трябва да присъстват в списъка за CPU съвместимост
• Форм фактор: Micro-ATX
• Цвят: черен

Захранване, конструкция и защити

• Управление на захранването: ASUS DIGI+ VRM
• Основно захранване: 1 x 24-pin ATX конектор
• CPU захранване: 1 x 8-pin +12 V конектор
• Защитни технологии: ASUS 5X Protection
• Защита от пренапрежение: ASUS Overvoltage Protection
• Защита на мрежовия интерфейс: ASUS LANGuard
• PCIe укрепване: ASUS SafeSlot
• Задни интерфейси: защитни елементи от неръждаема стомана

Оперативна памет

• Тип: DDR5
• Слотове: 2 x DIMM
• Максимален капацитет: 128 ГБ
• Максимален капацитет на модул: 64 ГБ
• Архитектура: Dual Channel
• Ryzen 9000: до DDR5-8200+ МТ/с (OC)
• Ryzen 8000: до DDR5-8400+ МТ/с (OC)
• Ryzen 7000: до DDR5-8000+ МТ/с (OC)
• Поддържани модули: ECC и non-ECC un-buffered DDR5
• Профили: AMD EXPO и ASUS Enhanced Memory Profile (AEMP)
• On-Die ECC: поддържа се при съвместими non-ECC DDR5 модули
• Монтаж: ASUS Q-DIMM
• Забележка: поддържаната скорост зависи от процесора, модулите и конкретната конфигурация на паметта

PCIe слотове

• Основен слот: 1 x PCIe x16, свързан директно към процесора
• Ryzen 9000 / 7000: PCIe 5.0 x16
• Ryzen 8000: PCIe 4.0 x8 или x4 според конкретния процесор
• Допълнителен слот: 1 x PCIe 4.0 x1 от AMD B850
• Укрепване: ASUS SafeSlot на основния PCIe слот
• Монтаж: ASUS Q-Slot
• PCIe Bifurcation: поддържа се при съвместими процесори и настройки, включително режим x4/x4/x4/x4 за основния слот с Ryzen 9000 / 7000

Съхранение и RAID

• M.2 слотове: 2
• M2_1: Socket 3, Key M, формат 2280
• M2_1 с Ryzen 9000 / 7000: PCIe 5.0 x4
• M2_1 с Ryzen 8000: PCIe 4.0 x4
• M2_2: Socket 3, Key M, формати 2242 / 2260 / 2280
• M2_2 с Ryzen 9000 / 7000: PCIe 4.0 x4
• M2_2 с Ryzen 8000: PCIe 4.0 x4 или x2 според конкретния процесор
• SATA: 4 x SATA 6 Гбит/с
• RAID технология: AMD RAIDXpert2
• Ryzen 9000 RAID: RAID 0 / 1 / 5 / 10
• Ryzen 8000 RAID: RAID 0 / 1
• Ryzen 7000 RAID: RAID 0 / 1 / 10
• Забележка: режимите на работа на M.2 слотовете и RAID възможностите зависят от процесора

Видео изходи

• HDMI: 1 x HDMI 2.1
• Максимална резолюция: 3840 x 2160 при 60 Hz
• Условие: видеоизходът изисква процесор с интегрирана графика
• Забележка: действителните графични режими зависят от използвания процесор

Мрежова и безжична свързаност

• LAN: Realtek Gigabit Ethernet
• Максимална кабелна скорост: 1 Гбит/с
• LAN защита: ASUS LANGuard
• Wi-Fi: Wi-Fi 6, IEEE 802.11ax
• Wi-Fi конфигурация: 1x1
• Честотни диапазони: 2.4 GHz и 5 GHz
• Bluetooth: Bluetooth 5.3
• Антени: включени ASUS Wi-Fi антени

Аудио

• Аудио: Realtek 7.1 Surround Sound High Definition Audio CODEC
• Максимално качество на възпроизвеждане: 24-bit / 192 kHz
• Функции: Jack Detection, Multi-streaming и Front Panel Jack-retasking
• Конструкция: Audio Shielding и отделни аудио PCB слоеве
• Компоненти: специализирани аудио кондензатори
• Забележка: за 7.1-канален аудиоизход е необходим компютърен корпус с HD Audio модул на предния панел

Задни интерфейси

• USB 3.2 Gen 1 Type-A: 2 x до 5 Гбит/с
• USB 2.0 Type-A: 4
• HDMI: 1 x HDMI 2.1
• LAN: 1 x RJ-45 Gigabit Ethernet
• Wi-Fi: конектори за безжичните антени
• Аудио: 3 x 3.5 мм жака
• BIOS: 1 x BIOS FlashBack бутон

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 1 конектор, до 5 Гбит/с
• USB Type-C захранване: до 5 V / 3 A
• Предни USB 3.2 Gen 1 Type-A: 1 x хедър за общо до 2 порта
• Предни USB 2.0: 2 x хедъра за общо до 4 порта
• TPM: 1 x 14-1 pin SPI TPM хедър
• COM: 1 x вътрешен сериен конектор
• Предно аудио: 1 x F_AUDIO конектор
• S/PDIF Out: 1 x вътрешен конектор
• Clear CMOS: 1 x хедър
• Системен панел: 1 x 10-1 pin конектор

Охлаждане, подсветка и диагностика

• CPU вентилатор: 1 x 4-pin конектор
• Системни вентилатори: 2 x 4-pin конектора
• Максимално натоварване на вентилаторен конектор: 1 A / 12 W
• Управление: ASUS Q-Fan Control и Fan Xpert 2+
• ARGB: 3 x Addressable RGB Gen 2 конектора
• Управление на подсветката: ASUS Aura Sync
• Диагностика: ASUS Q-LED Core
• Монтажни функции: ASUS Q-DIMM, Q-Slot и Q-Dashboard

BIOS и софтуер

• BIOS: 256 Mb Flash ROM, UEFI AMI BIOS
• BIOS FlashBack: актуализиране на BIOS чрез USB
• BIOS функции: ASUS EZ Flash 3, CrashFree BIOS 3, UEFI BIOS EZ Mode и MyHotkey
• Оптимизация: AI Cache Boost
• Софтуер: Armoury Crate, ASUS DriverHub, ASUS AI Advisor, ASUS GlideX, ASUS CPU-Z и TurboV Core
• Подсветка и вентилатори: Aura Sync, Aura Creator и Fan Xpert 2+
• Управление: Wake-on-LAN чрез PME и PXE
• Поддържани операционни системи: Windows 11 и Windows 10 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 226 x 222 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASUS PRIME B850M-F WIFI дънна платка
• 2 x SATA 6 Гбит/с кабела
• 1 x комплект ASUS Wi-Fi антени
• 1 x заден I/O щит
• 1 x пакет M.2 Anchor за фиксиране на M.2 устройство
• 1 x кратко ръководство за монтаж
