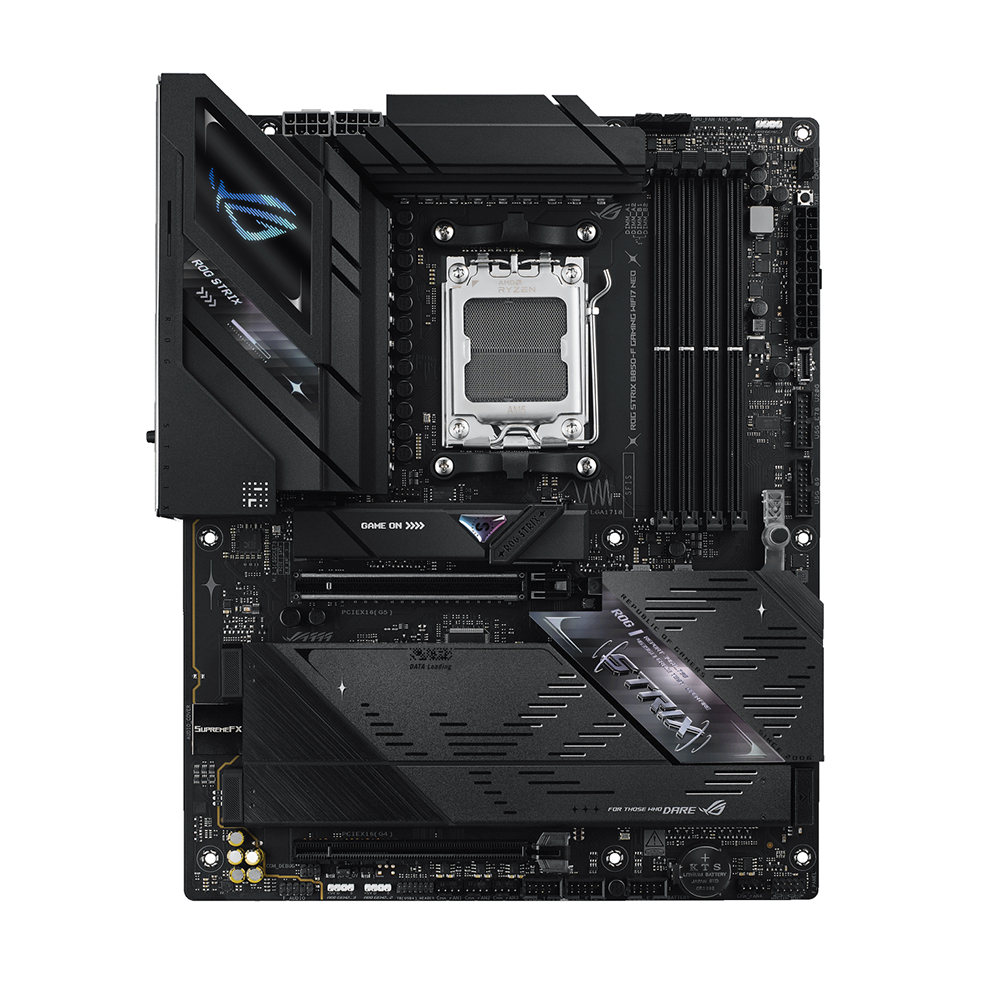

ASUS ROG STRIX B850-F GAMING WIFI7 NEO, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

ASUS ROG STRIX B850-F GAMING WIFI7 NEO е ATX дънна платка с AMD B850 чипсет и сокет AM5 за процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът комбинира PCIe 5.0 за основната видеокарта, четири M.2 позиции, DDR5 памет, 5GbE LAN и Wi-Fi 7, като предлага богата USB свързаност и специализирани функции за настройка и сглобяване.

Захранващата секция използва конфигурация 16+2+2 power stages, като всички фази са оразмерени до 80 A. Платката е изградена върху 8-слойна server-grade PCB конструкция и използва два 8-pin ProCool процесорни захранващи конектора. VRM зоната и M.2 позициите разполагат с пасивни радиатори, а основният M.2 слот има и охлаждане от долната страна.

Четирите DDR5 DIMM слота поддържат до 256 ГБ памет в Dual Channel режим, AMD EXPO и ASUS AEMP. Максималната ръчна овърклок честота достига до 9000+ МТ/с с Ryzen 8000 Series, до 8400+ МТ/с с Ryzen 9000 Series и до 8000+ МТ/с с Ryzen 7000 Series. Конкретната достижима скорост зависи от процесора, използваните модули и броя инсталирани DIMM устройства.

За съхранение са налични четири M.2 слота и два SATA 6 Гбит/с порта. При Ryzen 9000 и Ryzen 7000 първите два M.2 слота работят до PCIe 5.0 x4. M2_3 е PCIe 4.0 x4 и споделя линии с допълнителния PCIe 4.0 x16 слот - когато този PCIe слот се използва, M2_3 се деактивира. Тази зависимост трябва да се има предвид при конфигурации с повече разширителни карти и NVMe устройства.

Мрежовата свързаност включва Realtek 5Gb Ethernet и MediaTek Wi-Fi 7 с Bluetooth 5.4. Задният панел предлага общо 12 USB порта, включително USB Type-C и Type-A с до 10 Гбит/с. Аудиото е базирано на ROG SupremeFX ALC4080 със Savitech усилвател, а BIOS FlashBack, Clear CMOS, PCIe Slot Q-Release Slim и M.2 Q-Latch улесняват настройката и обслужването на системата.

Детайлни характеристики

Основни данни и процесор

• Марка: ASUS
• Модел: ROG STRIX B850-F GAMING WIFI7 NEO
• MPN/SKU: 90MB1NX0-M0EAY0
• EAN/GTIN: 4711636434904
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD B850
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Форм фактор: ATX
• Цвят: черен

Захранване, PCB и охлаждане

• Захранваща секция: 16+2+2 power stages
• VCore: 16 x 80 A
• SoC: 2 x 80 A
• MISC: 2 x 80 A
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 2 x 8-pin +12 V ProCool
• Печатна платка: 8-слойна server-grade PCB
• VRM охлаждане: разширен масив от пасивни радиатори
• M.2 охлаждане: радиатори за M.2 слотовете и M.2 backplate

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 ГБ
• Архитектура: Dual Channel
• Ryzen 9000: до 8400+ МТ/с при ръчен овърклок и до 8200+ МТ/с чрез профил
• Ryzen 8000: до 9000+ МТ/с при ръчен овърклок и до 8600+ МТ/с чрез профил
• Ryzen 7000: до 8000+ МТ/с
• Поддържана памет: ECC и non-ECC un-buffered DDR5
• Профили: AMD EXPO и ASUS AEMP
• On-Die ECC: поддържа се при съвместима non-ECC DDR5 памет
• Забележка: максималната скорост зависи от процесора, модулите и броя използвани DIMM слотове

PCIe слотове

• Основен слот с Ryzen 9000 / 7000: PCIe 5.0 x16
• Основен слот с Ryzen 8700 / 8600 / 8400: PCIe 4.0 x8
• Основен слот с Ryzen 8500 / 8300: PCIe 4.0 x4
• Допълнителен слот: физически PCIe x16, работещ до PCIe 4.0 x4 от AMD B850
• Зависимост: допълнителният PCIe 4.0 x4 слот споделя ресурс с M2_3; при използване на PCIe слота M2_3 се деактивира
• Механизъм: PCIe Slot Q-Release Slim
• Укрепване: ASUS SafeSlot

Съхранение и RAID

• M.2 слотове: 4
• M2_1 с Ryzen 9000 / 7000: PCIe 5.0 x4, формати 2242 / 2260 / 2280
• M2_2 с Ryzen 9000 / 7000: PCIe 5.0 x4, формат 2280
• M2_1 и M2_2 с Ryzen 8700 / 8600 / 8400: PCIe 4.0 x4
• M2_1 с Ryzen 8500 / 8300: PCIe 4.0 x4
• M2_2 с Ryzen 8500 / 8300: PCIe 4.0 x2
• M2_3: PCIe 4.0 x4, формат 2280
• M2_4: PCIe 4.0 x4, формати 2242 / 2260 / 2280
• M2_3 зависимост: споделя ресурс с допълнителния PCIe 4.0 x4 слот и се деактивира при използването му
• SATA: 2 x SATA 6 Гбит/с
• RAID: RAID 0 / 1 / 5 / 10 чрез AMD RAIDXpert2
• Монтаж: M.2 Q-Latch, M.2 Q-Release и M.2 Q-Slide

Видео изходи

• HDMI: 1 x HDMI 2.1
• Максимална резолюция: до 4K при 60 Хц
• Условие: видеоизходът работи само с процесор с интегрирана графика

Мрежова и безжична свързаност

• LAN: Realtek 5Gb Ethernet
• Максимална кабелна скорост: 5 Гбит/с
• Защита: ASUS LANGuard
• Wi-Fi: MediaTek MT7925, Wi-Fi 7, 2x2
• Стандарти: IEEE 802.11be и предходни съвместими стандарти
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Максимална ширина на канала: 160 MHz
• Bluetooth: Bluetooth 5.4 с LE Audio
• Антена: ASUS WiFi Q-Antenna

Аудио

• Аудио кодек: ROG SupremeFX ALC4080
• Канали: 7.1 Surround Sound High Definition Audio
• Усилвател: Savitech SV3H712
• Възпроизвеждане: до 32-bit / 384 kHz през предния аудио панел
• SNR: до 120 dB при стерео възпроизвеждане и 110 dB при запис
• Цифров аудио изход: Optical S/PDIF

Задни интерфейси

• USB 10 Гбит/с: 4 порта - 2 x Type-A и 2 x Type-C
• USB 5 Гбит/с: 6 порта - 5 x Type-A и 1 x Type-C
• USB 2.0: 2 x Type-A
• Видео: 1 x HDMI
• LAN: 1 x RJ-45 5GbE
• Wi-Fi: конектори за WiFi Q-Antenna
• Аудио: 2 x аналогови жака
• Цифрово аудио: 1 x Optical S/PDIF
• BIOS: 1 x BIOS FlashBack бутон
• Clear CMOS: 1 x бутон

Вътрешни USB, охлаждане и системни конектори

• Преден USB Type-C: 1 x USB 20 Гбит/с, до 5 V / 3 A
• USB 5 Гбит/с: 2 x хедъра за общо до 4 допълнителни порта
• USB 2.0: 3 x хедъра за общо до 6 допълнителни порта
• CPU вентилатор: 1 x 4-pin
• CPU OPT: 1 x 4-pin
• AIO помпа: 1 x 4-pin
• Системни вентилатори: 4 x 4-pin
• ARGB: 3 x Addressable Gen 2 RGB конектора
• Термосензор: 1 x хедър
• Thunderbolt / USB4: 1 x вътрешен хедър
• Диагностика: Q-LED за CPU, DRAM, VGA и Boot

BIOS и допълнителни функции

• BIOS: 64 МБ / 512 Mb UEFI AMI BIOS
• Функции: BIOS FlashBack, ASUS EZ Flash 3, CrashFree BIOS 3 и UEFI BIOS EZ Mode
• Охлаждане: Fan Xpert 4 с AI Cooling II
• Мрежа: GameFirst и MLO Wizard
• Подсветка: Aura Sync
• Монтаж: Q-Antenna, Q-DIMM, Q-Slot, Q-Dashboard, M.2 Q-Latch, M.2 Q-Release и PCIe Slot Q-Release Slim
• Операционна система: Windows 11

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASUS ROG STRIX B850-F GAMING WIFI7 NEO дънна платка
• 1 x ASUS WiFi Q-Antenna
• 2 x SATA 6 Гбит/с кабела
• 1 x пакет кабелни връзки
• 1 x пакет M.2 Q-Latch
• 1 x пакет M.2 Q-Slide
• 1 x ROG ключодържател
• 1 x комплект ROG Strix стикери
• 3 x M.2 гумени подложки
• 1 x пакет гумени подложки за M.2 backplate
• 1 x кратко ръководство за монтаж
