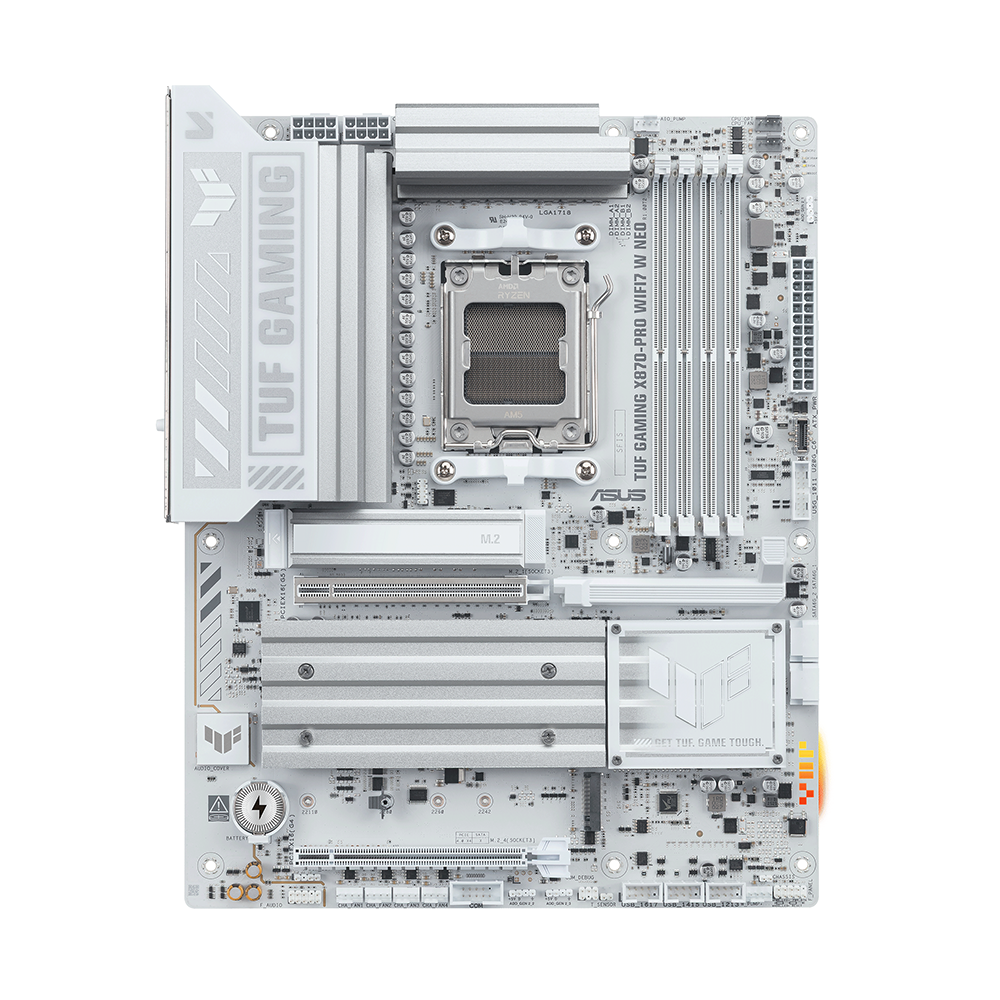

ASUS TUF GAMING X870-PRO WIFI7 W NEO, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

ASUS TUF GAMING X870-PRO WIFI7 W NEO е ATX дънна платка в бяло-сребриста цветова схема, базирана на AMD X870 и сокет AM5. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и комбинира DDR5 памет, PCIe 5.0, четири M.2 позиции, два USB4 порта, 5GbE LAN и Wi-Fi 7.

Захранващата секция използва 16+2+1 power stages, оразмерени до 80 A, два 8-pin ProCool процесорни захранващи конектора и 8-слойна PCB конструкция. Четирите DDR5 DIMM слота поддържат до 256 ГБ памет, AMD EXPO, ASUS AEMP, NitroPath DRAM Technology и DIMM Fit. При ръчен овърклок ASUS посочва до 9600+ МТ/с с Ryzen 8000 Series, до 8600+ МТ/с с Ryzen 9000 Series и до 8000+ МТ/с с Ryzen 7000 Series.

Основният PCIe слот работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори и до PCIe 4.0 x8 или x4 с Ryzen 8000 в зависимост от конкретния модел процесор. Допълнителният физически PCIe x16 слот работи до PCIe 4.0 x4 от чипсета. Той споделя линии с M2_4 - ако се използва само единият интерфейс, работи до x4, а ако се използват едновременно, и двата работят до x2.

Четирите M.2 позиции включват два процесорни слота с до PCIe 5.0 x4 и два PCIe 4.0 x4 слота от X870. M2_2 споделя PCIe ресурс с двата задни USB4 порта. По подразбиране M2_2 работи до x2; при задаване на x4 режим от BIOS двата USB4 порта се деактивират. Това ограничение е важно при конфигурации, в които едновременно се изискват максимална NVMe пропускателна способност и USB4 свързаност.

Мрежовата свързаност включва Realtek 5Gb Ethernet и Realtek RTL8922AE Wi-Fi 7 с Bluetooth 5.4. Задният панел предлага два USB4 Type-C порта с до 40 Гбит/с, три USB Type-A с 10 Гбит/с и четири USB Type-A с 5 Гбит/с. Вътрешният USB 20 Гбит/с Type-C конектор поддържа PD/PPS бързо зареждане до 30 W, а BIOS FlashBack, Clear CMOS, PCIe Slot Q-Release, M.2 Q-Latch и Q-Antenna улесняват сглобяването и обслужването.

Детайлни характеристики

Основни данни и процесор

• Марка: ASUS
• Модел: TUF GAMING X870-PRO WIFI7 W NEO
• MPN/SKU: 90MB1NY0-M0EAY0
• EAN/GTIN: 4711636425247
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Форм фактор: ATX
• Цвят: бял / сребрист

Захранване, PCB и охлаждане

• Захранваща секция: 16+2+1 power stages
• VCore: 16 x 80 A SPS
• SoC: 2 x 80 A SPS
• MISC: 1 x 80 A DrMOS
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 2 x 8-pin +12 V ProCool
• Печатна платка: 8-слойна PCB конструкция
• VRM охлаждане: увеличени пасивни VRM радиатори
• M.2 охлаждане: пасивни M.2 радиатори
• Допълнителни технологии: Asynchronous Clock, Dynamic OC Switcher и Core Flex

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 ГБ
• Архитектура: Dual Channel
• Ryzen 9000: до 8600+ МТ/с при ръчен овърклок и до 8200+ МТ/с чрез профил
• Ryzen 8000: до 9600+ МТ/с при ръчен овърклок и до 9000+ МТ/с чрез профил
• Ryzen 7000: до 8000+ МТ/с
• Поддържана памет: ECC и non-ECC un-buffered DDR5
• Профили: AMD EXPO и ASUS AEMP
• Технологии: NitroPath DRAM Technology, DIMM Fit и DIMM Fit Pro
• On-Die ECC: поддържа се от съвместими non-ECC DDR5 модули
• Забележка: максималната скорост зависи от процесора, паметта, BIOS настройките и броя използвани DIMM слотове

PCIe слотове

• Основен слот с Ryzen 9000 / 7000: PCIe 5.0 x16
• Основен слот с Ryzen 8000: PCIe 4.0 x8 или x4 според конкретния процесор
• Допълнителен слот: физически PCIe x16, работещ до PCIe 4.0 x4 от AMD X870
• PCIe / M2_4 зависимост: допълнителният PCIe слот и M2_4 споделят пропускателна способност
• Самостоятелно използване: PCIe слотът или M2_4 работи до PCIe 4.0 x4
• Едновременно използване: PCIe слотът и M2_4 работят до PCIe 4.0 x2 всеки
• Основен слот: ASUS SafeSlot
• Механизъм: PCIe Slot Q-Release

Съхранение и RAID

• M.2 слотове: 4
• M2_1 с Ryzen 9000 / 7000: PCIe 5.0 x4, формат 2280
• M2_2 с Ryzen 9000 / 7000: PCIe 5.0 x4, формат 2280
• M2_1 и M2_2 с Ryzen 8000: до PCIe 4.0 x4 според конкретния процесор
• M2_3: PCIe 4.0 x4, формат 2280
• M2_4: PCIe 4.0 x4, формати 2242 / 2260 / 2280 / 22110
• M2_2 / USB4 зависимост: двата USB4 порта споделят ресурс с M2_2
• M2_2 по подразбиране: PCIe x2
• M2_2 x4 режим: активира се от BIOS и изключва двата задни USB4 порта
• M2_4 / PCIe зависимост: при едновременно използване на M2_4 и допълнителния PCIe слот и двата работят до x2
• SATA: 2 x SATA 6 Гбит/с
• RAID: RAID 0 / 1 / 5 / 10 чрез AMD RAIDXpert2
• Монтаж: M.2 Q-Latch и M.2 Q-Release

Видео изходи

• HDMI: 1 x HDMI 2.1, до 4K при 60 Хц
• USB4 видео: 2 x USB4 Type-C с DisplayPort 1.4a функционалност
• Максимална резолюция през USB4: до 4K при 60 Хц
• Условие: видеоизходите изискват процесор с интегрирана графика

Мрежова и безжична свързаност

• LAN: Realtek 5Gb Ethernet
• Максимална кабелна скорост: 5 Гбит/с
• Защита: TUF LANGuard
• Wi-Fi: Realtek RTL8922AE Wi-Fi 7, 2x2
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Максимална ширина на канала: 160 MHz
• Bluetooth: Bluetooth 5.4 с LE Audio
• Антена: ASUS WiFi Q-Antenna
• Забележка: пълната Wi-Fi 7 функционалност изисква Windows 11 24H2 или по-нова версия; наличността на 6 GHz зависи от местните регулации

Аудио

• Аудио кодек: Realtek ALC1220P
• Канали: 7.1 Surround Sound High Definition Audio
• Възпроизвеждане: до 32-bit / 192 kHz
• SNR: до 120 dB при стерео възпроизвеждане и 113 dB при запис
• Конструкция: Audio Shielding, отделни аудио PCB слоеве и премиум аудио кондензатори

Задни интерфейси

• USB4 Type-C: 2 x до 40 Гбит/с
• USB 10 Гбит/с Type-A: 3
• USB 5 Гбит/с Type-A: 4
• USB 2.0 Type-A: 1
• Видео: 1 x HDMI
• LAN: 1 x RJ-45 5GbE
• Wi-Fi: конектори за WiFi Q-Antenna
• Аудио: 3 x аналогови жака
• BIOS: 1 x BIOS FlashBack бутон
• Clear CMOS: 1 x бутон
• I/O щит: предварително монтиран

Вътрешни USB, охлаждане и системни конектори

• Преден USB Type-C: 1 x USB 20 Гбит/с с PD/PPS Fast Charge
• Максимална мощност през предния USB Type-C: до 30 W
• USB 5 Гбит/с: 1 x хедър за до 2 допълнителни порта
• USB 2.0: 3 x хедъра за общо до 6 допълнителни порта
• CPU вентилатор: 1 x 4-pin
• CPU OPT: 1 x 4-pin
• AIO помпа: 1 x 4-pin
• W_PUMP+: 1 x конектор
• Системни вентилатори: 4 x 4-pin
• ARGB: 3 x Addressable RGB Gen 2 конектора
• Chassis Intrusion: 1 x хедър
• COM: 1 x вътрешен хедър
• S/PDIF: 1 x вътрешен хедър
• Термосензор: 1 x хедър
• Диагностика: Q-LED за CPU, DRAM, VGA и Boot

BIOS и допълнителни функции

• BIOS: 64 МБ / 512 Mb UEFI AMI BIOS
• Функции: BIOS FlashBack, Clear CMOS, ASUS EZ Flash и UEFI BIOS EZ Mode
• Овърклок: AI Overclocking, Dynamic OC Switcher, Core Flex и Asynchronous Clock
• Охлаждане: AI Cooling II и Fan Xpert 4
• Мрежа: AI Networking II и MLO Wizard
• Монтаж: PCIe Slot Q-Release, M.2 Q-Latch, M.2 Q-Release, Q-Antenna, Q-DIMM и Q-Dashboard
• Подсветка: Aura Sync
• Операционна система: Windows 11

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x ASUS TUF GAMING X870-PRO WIFI7 W NEO дънна платка
• 1 x ASUS WiFi Q-Antenna
• 2 x SATA 6 Гбит/с кабела
• 1 x TUF Gaming стикер
• 2 x пакета M.2 гумени подложки
• 1 x пакет винтове за M.2 SSD
• 1 x кратко ръководство за монтаж
