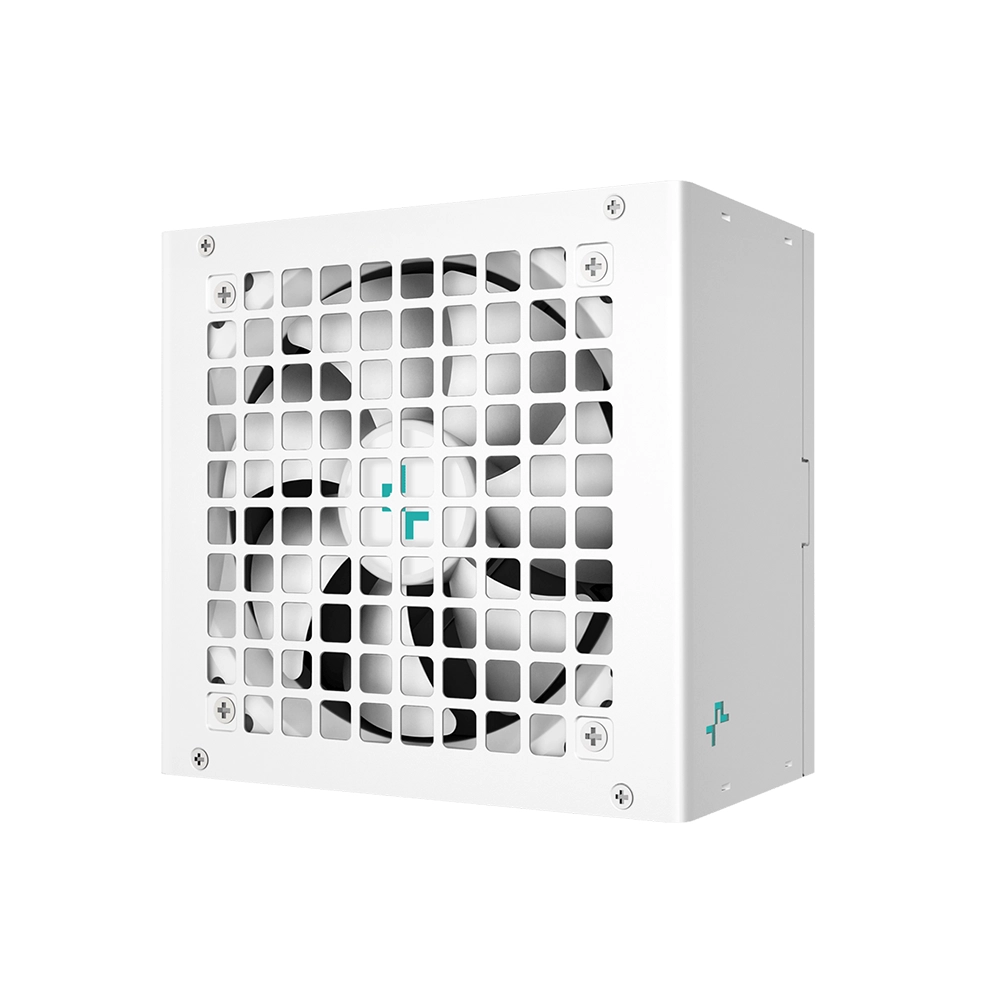

DeepCool PL650D WH V2 650 W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

DeepCool PL650D WH V2 е 650 W ATX захранване в бял цвят, създадено за системи, при които се търсят актуалният стандарт ATX 3.1 и директна 16-pin връзка към съвместима видеокарта. Моделът е с фиксирано окабеляване и разполага с PCIe 5.1 12V-2x6 кабел, оразмерен за до 300 W. Освен него са налични три PCIe 6+2-pin конектора, което позволява използване и с видеокарти, разчитащи на традиционните PCIe захранващи връзки.

Номиналната мощност е 650 W, като +12 V линията може да отдава до 54 A и 648 W. Комбинираната допустима мощност на +3,3 V и +5 V е 100 W. Захранването е сертифицирано с 80 PLUS Bronze, Cybenetics Silver и PPLP Silver, а производителят декларира поне 85% ефективност при типично 50% натоварване. Използвани са Active PFC и DC-to-DC преобразуване.

Съответствието с ATX 3.1 включва способност за краткотрайно поемане на преходни товари до два пъти номиналната обща мощност за 0,1 ms - до 1300 W при този 650 W модел. Това е краткотрайна стойност при преходен товар, а не постоянна изходна мощност. Основният 12V-2x6 кабел е директно свързан към захранването и завършва с един 16-pin GPU конектор; той не представлява преходник от стандартни PCIe кабели.

Охлаждането се извършва от 120 мм вентилатор с HYB хидродинамичен лагер. Вътрешната конструкция използва dual-transistor forward топология, Active PFC и DC-to-DC преобразуване. Защитите включват OPP, OVP, SCP, OTP, OCP и UVP, допълнени от SIP защита срещу пренапрежителни и пускови импулси и NLO работа без товар.

Корпусът е с ширина 150 мм, дължина 140 мм и височина 86 мм. Фиксираните бели кабели включват отделни линии за дънна платка, процесор, PCIe устройства, 12V-2x6, SATA и Peripheral 4-pin. При монтаж трябва да се предвиди място и за неизползваните кабели, тъй като те не могат да бъдат отделени от захранването.

Детайлни характеристики

Основни данни и стандарти

• Марка: DeepCool
• Модел: PL650D WH V2
• Номинална мощност: 650 W
• Формат: ATX
• ATX версия: ATX12V 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: фиксирано
• Цвят: бял

Електрически характеристики и ефективност

• 80 PLUS сертификат: 80 PLUS Bronze
• Cybenetics сертификат: Silver
• PPLP сертификат: Silver
• Декларирана ефективност: ≥85% при 50% натоварване
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входна честота: 50-60 Hz
• Входен ток: 9-4,5 A
• +12 V линия: до 54 A и 648 W
• +3,3 V линия: до 20 A
• +5 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 3 A и 15 W
• Power Good Signal: 100-150 ms
• Hold-up time: ≥16 ms при 100% натоварване
• Преходно натоварване: до 1300 W, или 200% от номиналната мощност, за 0,1 ms

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 фиксиран кабел, дължина 550 мм
• CPU EPS 4+4-pin: 2 конектора върху 1 фиксиран кабел; първи конектор на 700 мм, втори на още 150 мм
• PCIe 6+2-pin: 3 конектора върху 2 фиксирани PCIe кабела
• PCIe кабел 1: 1 x 6+2-pin конектор на 550 мм
• PCIe кабел 2: 2 x 6+2-pin конектора; първи на 550 мм, втори на още 120 мм
• 12V-2x6: 1 x 16-pin PCIe 5.1 конектор върху директен фиксиран кабел, до 300 W
• 12V-2x6 кабел: 16 AWG, дължина 600 мм
• SATA захранване: 6 конектора върху 2 фиксирани кабела, по 3 SATA конектора на кабел
• Peripheral 4-pin: 2 конектора, по 1 на всеки SATA/Peripheral кабел
• SATA/Peripheral кабели: по 3 SATA + 1 Peripheral 4-pin; първи конектор на 450 мм, следващите през 100 мм

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: HYB (Hydro Bearing)
• Работна температура: 0-40 °C

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• SIP: защита срещу пренапрежителни и пускови импулси
• NLO: работа без товар
• Топология: dual-transistor forward
• Преобразуване: Active PFC + DC-to-DC
• Кондензатори: електролитни кондензатори

Монтаж

• Окабеляване: всички кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца

Съдържание на комплекта

• Мрежов захранващ кабел: включен
• Документация: включена
