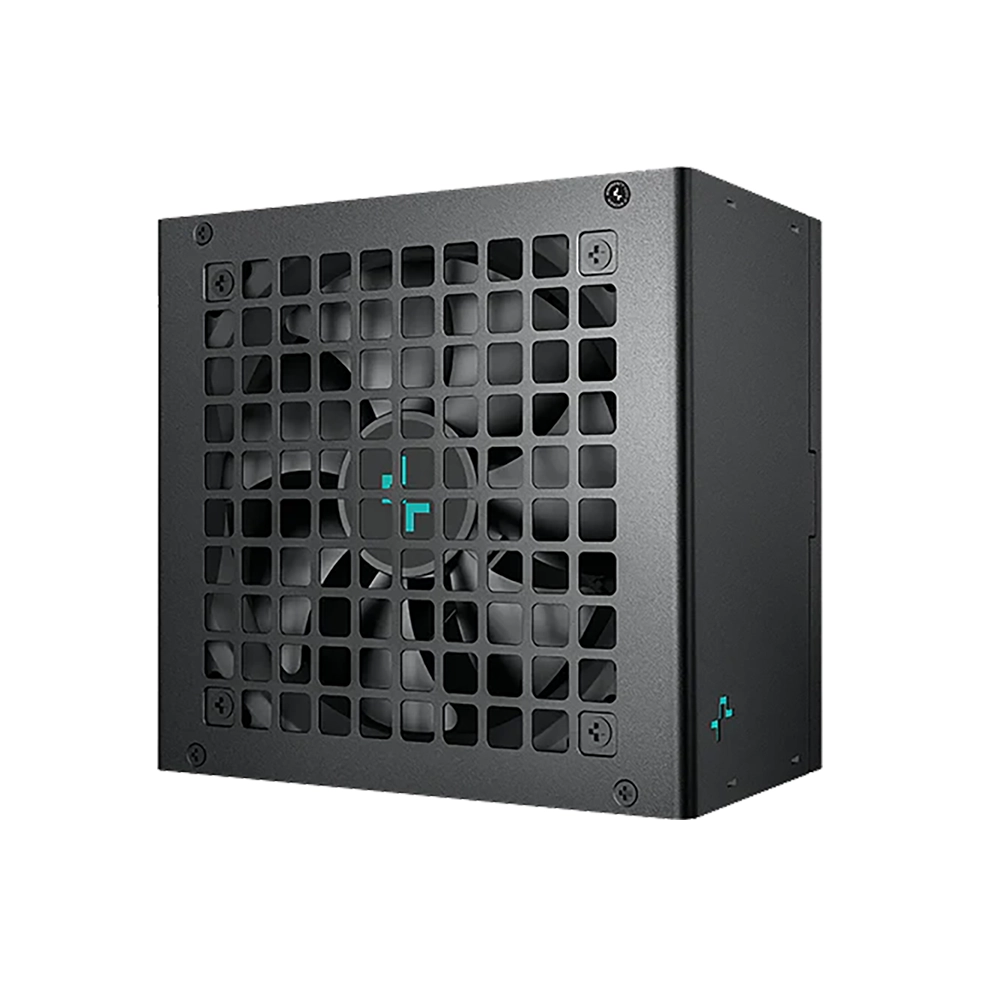

DeepCool PL750D 750W, 80 PLUS Bronze, PCIe 5.0, ATX 3.0 Захранване за компютър

DeepCool PL750D е 750 W ATX захранване с фиксирано окабеляване, разработено по стандарта ATX12V 3.0. Тази конкретна версия използва директен PCIe 5.0 12VHPWR 16-pin кабел и трябва да се разграничава от по-новата ATX 3.1 ревизия PL750D V2 с 12V-2x6. Основната +12 V линия може да отдава до 62,5 A и пълните 750 W, а комбинираният лимит на +3,3 V и +5 V е 100 W.

Захранването е сертифицирано с 80 PLUS Bronze и използва Active PFC и DC-to-DC преобразуване. Производителят декларира поне 85% ефективност при типично натоварване от 50%, Power Good сигнал 100-150 ms и hold-up time поне 16 ms. PL750D е проектирано и за краткотрайно системно натоварване до два пъти номиналната мощност за 0,1 ms, което при този модел означава до 1500 W само като преходна стойност, а не като постоянна изходна мощност.

За видеокарта е наличен директен 12VHPWR 16-pin кабел, който DeepCool оценява за мощност до 450 W. Допълнително са осигурени три PCIe 6+2-pin конектора върху два отделни кабела. Процесорното захранване е реализирано с два EPS 4+4-pin конектора върху два отделни кабела. За устройства за съхранение и периферия има осем SATA захранващи и два Peripheral 4-pin конектора.

Охлаждането се осигурява от 120 мм вентилатор с HYB хидравличен лагер. Лабораторното изследване на Cybenetics потвърждава постоянно активно охлаждане без полупасивен режим. Вътрешната конструкция използва APFC, Double Forward топология на първичната страна, синхронно изправяне на +12 V и DC-to-DC преобразуватели за +5 V и +3,3 V. Потвърдените защити включват OCP, OVP, UVP, OPP, SCP и OTP, както и SIP и NLO.

Корпусът е с ширина 150 мм, дължина 140 мм и височина 86 мм. Фиксираните кабели не могат да бъдат отстранени, затова при монтажа трябва да се предвиди място и за неизползваните линии. Гаранцията за точния европейски артикул е 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Марка: DeepCool
• Модел: PL750D
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX12V 3.0
• PCIe версия: PCIe 5.0
• GPU 16-pin стандарт: 12VHPWR
• Тип окабеляване: фиксирано
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Bronze
• Декларирана ефективност: ≥85% при 50% натоварване
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входен ток: 10-5 A
• Входна честота: 50-60 Hz
• +12 V линия: до 62,5 A и 750 W
• +3,3 V линия: до 20 A
• +5 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 3 A и 15 W
• Power Good Signal: 100-150 ms
• Hold-up time: ≥16 ms
• Преходно системно натоварване: до 200% от номиналната мощност за 0,1 ms
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 фиксиран кабел, 560 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни фиксирани кабела, по 735 мм
• PCIe 6+2-pin: 3 конектора върху 2 фиксирани PCIe кабела
• PCIe кабел 1: 2 x 6+2-pin конектора, първи на 590 мм и втори на още 120 мм
• PCIe кабел 2: 1 x 6+2-pin конектор на 580 мм
• 12VHPWR: 1 директен PCIe 5.0 16-pin кабел, до 450 W според DeepCool
• Дължина на 12VHPWR кабела: 590 мм
• SATA захранване: 8 конектора върху 2 фиксирани кабела
• Peripheral 4-pin (Molex): 2 конектора, по 1 на всеки SATA/Peripheral кабел
• SATA/Peripheral кабели: по 4 SATA + 1 Peripheral 4-pin; първи SATA на 445 мм, следващите SATA през 105 мм, Peripheral 4-pin на още 100 мм

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: HYB (Hydro Bearing)
• Полупасивен режим: няма според изпитването на Cybenetics

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• SIP: защита срещу пренапрежителни и пускови импулси
• NLO: работа без товар
• Основна топология: APFC + Double Forward
• Вторична страна: синхронно изправяне на +12 V и DC-to-DC преобразуватели за +5 V и +3,3 V
• Електролитни кондензатори: китайски

Монтаж

• Окабеляване: всички DC кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца

Съдържание на комплекта

• Ръководство за употреба: включено
