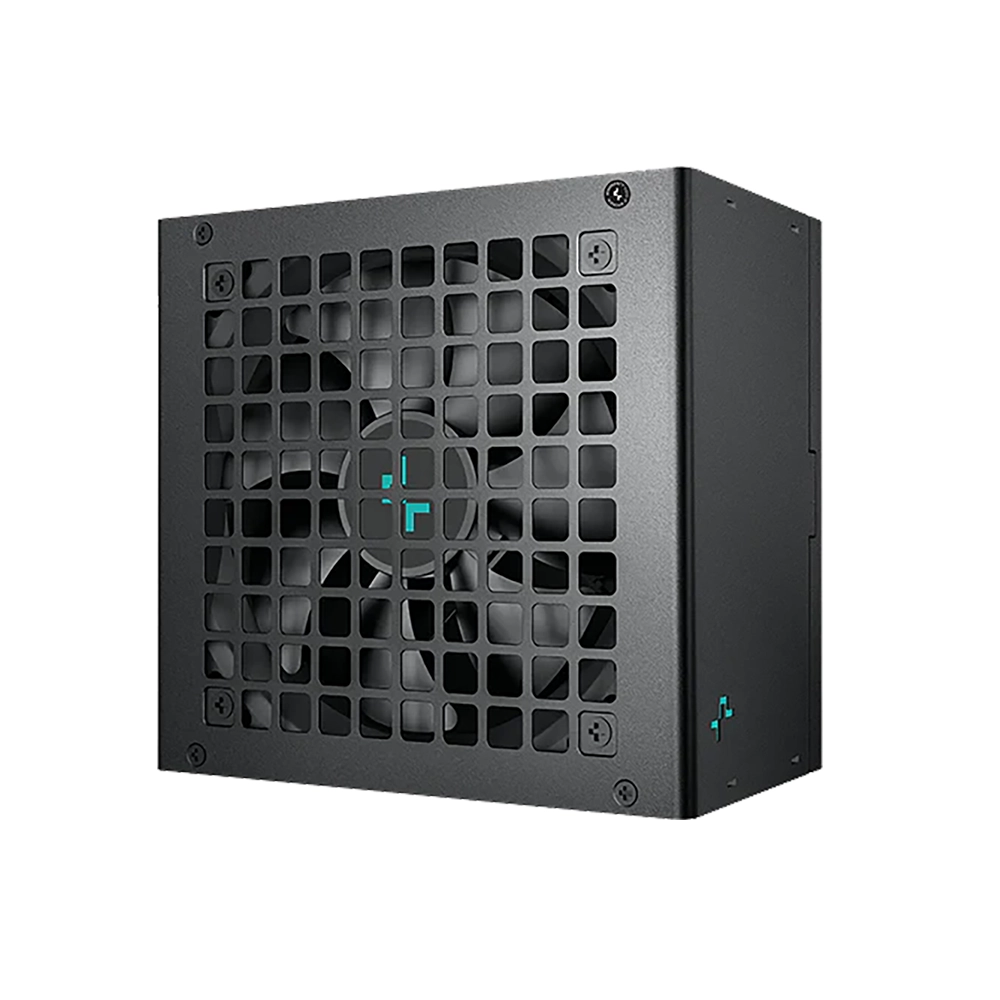

DeepCool PL800D V2 800W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

DeepCool PL800D V2 е 800 W ATX захранване с фиксирано окабеляване, разработено по стандарта ATX12V 3.1. Актуализираната V2 версия използва директен PCIe 5.1 12V-2x6 кабел за видеокарта и трябва да се разграничава от по-стария PL800D с ATX 3.0 и 12VHPWR. Основната +12 V линия е с максимален ток 66,5 A и мощност до 798 W, а комбинираният лимит на +3,3 V и +5 V е 100 W.

Моделът има 80 PLUS Bronze, Cybenetics Silver и PPLP Silver сертификации. Производителят декларира поне 85% ефективност при типично натоварване от 50%. Използвани са Active PFC, dual-transistor forward основна топология и DC-to-DC преобразуване. Hold-up времето е поне 16 ms при пълно натоварване, а работният температурен диапазон е 0-40 °C.

За видеокарта е предвиден един директен 16-pin 12V-2x6 кабел с проводници 16 AWG и номинална мощност до 450 W. Допълнително има три PCIe 6+2-pin конектора - един върху самостоятелен PCIe кабел и два върху втори кабел. Процесорното захранване се осигурява от два EPS 4+4-pin конектора. За устройства и периферия са налични осем SATA захранващи и два Peripheral 4-pin конектора върху два комбинирани кабела.

ATX 3.1 реализацията позволява краткотрайно преходно системно натоварване до 200% от номиналната мощност за 0,1 ms. Това означава до 1600 W само като краткотрайна преходна стойност при посоченото условие и не представлява постоянна мощност на захранването. Охлаждането се осигурява от 120 мм HYB вентилатор с хидродинамичен лагер.

Корпусът е с ширина 150 мм, дължина 140 мм и височина 86 мм. Кабелите са фиксирани и не могат да бъдат откачани, затова при монтаж трябва да се предвиди място и за неизползваните линии. DeepCool предоставя 5-годишна ограничена гаранция за PL800D V2, а за точния европейски артикул български търговски данни също посочват 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Марка: DeepCool
• Модел: PL800D
• Ревизия: V2
• Номинална мощност: 800 W
• Формат: ATX
• ATX версия: ATX12V 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: фиксирано
• Кабели: плоски, черни
• Цвят: черен

Електрически характеристики и ефективност

• 80 PLUS сертификат: 80 PLUS Bronze
• Cybenetics сертификат: Silver
• PPLP сертификат: Silver
• Декларирана ефективност: ≥85% при 50% натоварване
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входна честота: 50/60 Hz
• +12 V линия: до 66,5 A и 798 W
• +3,3 V линия: до 20 A
• +5 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 3 A и 15 W
• Power Good Signal: 100-150 ms
• Hold-up time: ≥16 ms при 100% натоварване
• Преходно системно натоварване: до 200% от номиналната мощност за 0,1 ms

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 фиксиран кабел
• CPU EPS 4+4-pin: 2 конектора
• PCIe 6+2-pin: 3 конектора върху 2 фиксирани PCIe кабела
• PCIe кабел 1: 1 x 6+2-pin конектор
• PCIe кабел 2: 2 x 6+2-pin конектора
• 12V-2x6: 1 директен PCIe 5.1 16-pin кабел, до 450 W
• 12V-2x6 кабел: 16 AWG
• SATA захранване: 8 конектора върху 2 фиксирани кабела
• Peripheral 4-pin (Molex): 2 конектора върху същите 2 SATA/Peripheral кабела
• SATA/Peripheral кабели: по 4 SATA + 1 Peripheral 4-pin конектор на кабел

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: HYB (Hydro Bearing)
• Работна температура: 0-40 °C

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• SIP: защита срещу пренапрежителни и пускови импулси
• NLO: работа без товар
• Основна топология: dual-transistor forward
• Преобразуване: Active PFC + DC-to-DC
• Кондензатори: електролитни кондензатори

Монтаж

• Окабеляване: всички DC кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца

Съдържание на комплекта

• Ръководство за употреба: включено
