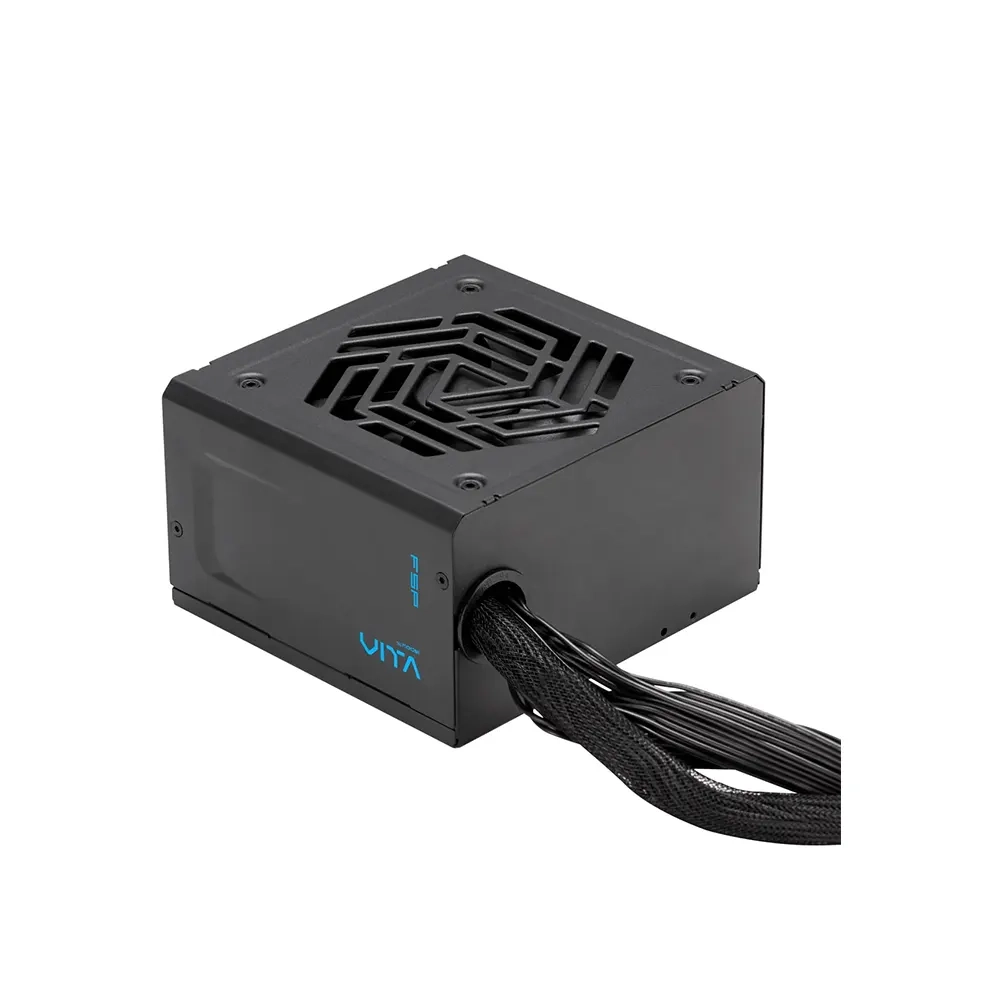

FSP VITA-750BD-B Bulk 750W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

FSP VITA-750BD-B е Bulk вариант на 750 W ATX захранване от серията VITA BD, предназначен за системни интегратори и конфигурации, при които не е необходима стандартна retail опаковка. Конкретният артикул 9PA750A001 е с фиксирано окабеляване и съответства на ATX 3.1. Основната +12 V линия може да отдава до 62,5 A и пълните 750 W, а комбинираният лимит на +3,3 V и +5 V е 100 W.

Моделът е сертифициран с 80 PLUS Bronze и използва Active PFC. Входът на точната Bulk версия е посочен като 200-240 V при 50-60 Hz. Използвано е DC-to-DC преобразуване за +5 V и +3,3 V линиите, а ATX 3.1 реализацията е проектирана да поема краткотрайни системни отклонения до 200% от номиналната мощност при условията на стандарта.

За съвместими видеокарти е предвиден директен PCIe 5.1 12V-2x6 16-pin кабел. При този немодулен модел кабелът е постоянно свързан от страната на захранването и не представлява преходник от стандартни PCIe кабели. За точния 9PA750A001 е публикуван рейтинг до 600 W за 12V-2x6 връзката. Процесорното захранване включва един 8-pin и един 4+4-pin CPU конектор.

Охлаждането се извършва от 120 мм вентилатор с HYB лагер. Защитите включват OCP, OVP, UVP, OPP, SCP и OTP, както и SIP защита срещу пренапрежителни и пускови импулси и NLO работа без товар. За Bulk версията се срещат противоречиви каталожни данни за точния брой стандартни PCIe 6+2-pin, SATA и Peripheral 4-pin конектори, поради което тези количества не са включени в характеристиките по-долу.

Корпусът е с ширина 150 мм, дължина 140 мм и височина 86 мм. Кабелите са фиксирани, затова при монтажа трябва да се предвиди място и за неизползваните линии. Bulk вариантът се доставя без стандартната retail продуктова опаковка. За точния артикул 9PA750A001 е потвърден гаранционен срок 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Марка: FSP
• Серия: VITA BD
• Модел: VITA-750BD-B
• Вариант: Bulk
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• EPS версия: EPS12V 2.92
• PCIe версия: PCIe 5.1
• Тип окабеляване: фиксирано
• Тип кабели: черни, плоски
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Bronze
• PFC: Active PFC
• Входно напрежение: 200-240 V
• Входна честота: 50-60 Hz
• +12 V линия: 1 линия, до 62,5 A и 750 W
• +3,3 V линия: до 20 A
• +5 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 3 A и 15 W
• Преходно системно натоварване: до 200% от номиналната мощност според реализацията на ATX 3.1
• Преобразуване: DC-to-DC за +5 V и +3,3 V

Окабеляване и конектори

• ATX 20+4-pin: 1 фиксиран конектор
• CPU: 1 x 8-pin и 1 x 4+4-pin
• 12V-2x6: 1 директен PCIe 5.1 16-pin конектор, до 600 W
• 12V-2x6 - PSU страна: кабелът е постоянно свързан към захранването
• 12V-2x6 - GPU страна: 16-pin 12V-2x6 конектор

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: HYB

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• SIP: защита срещу пренапрежителни и пускови импулси
• NLO: работа без товар

Монтаж

• Окабеляване: всички DC кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели
• Опаковка: Bulk, без стандартна retail продуктова опаковка

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца
