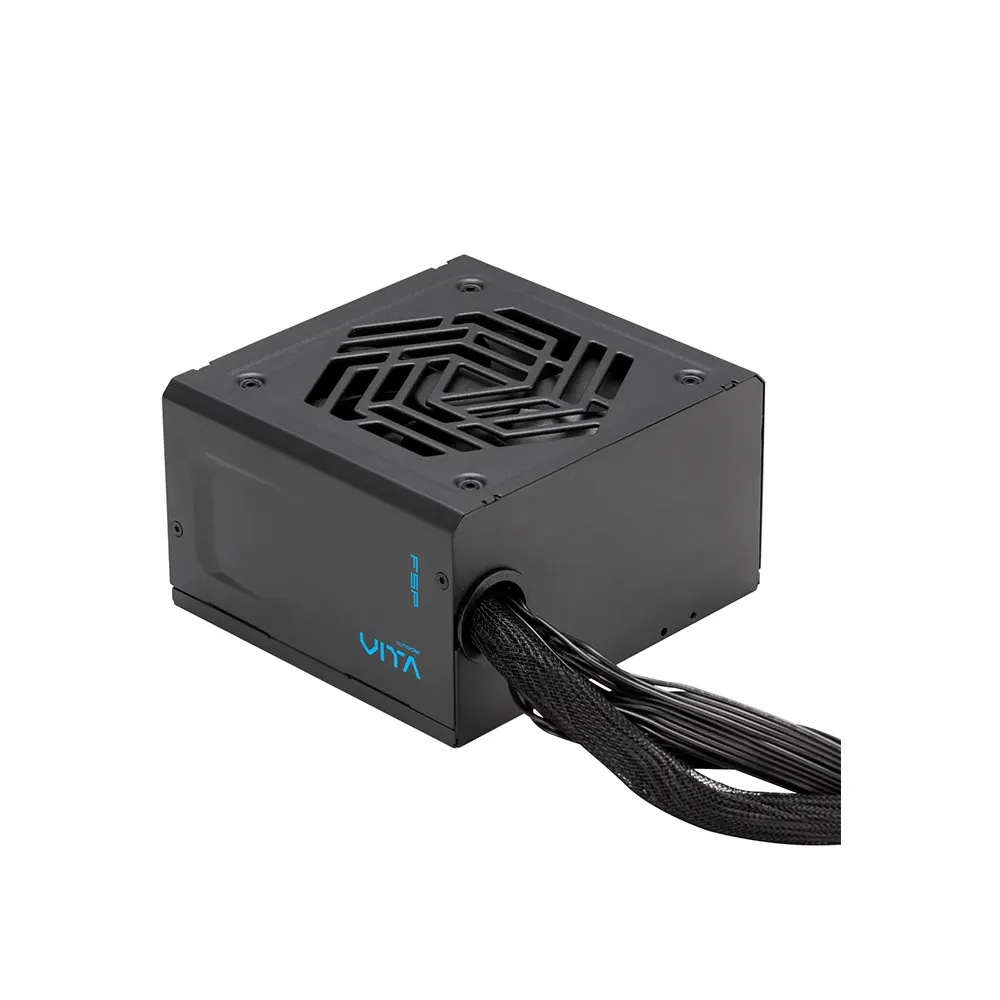

FSP VITA BD 550W, 80 PLUS Bronze, ATX 3.1 Захранване за компютър

FSP VITA BD 550W е компактно ATX захранване с номинална мощност 550 W и фиксирано окабеляване. Моделът отговаря на Intel Power Design Guide ATX 3.1 и е предназначен за настолни конфигурации, които използват стандартни PCIe 6+2-pin връзки за видеокартата. При тази 550 W версия не е наличен 12V-2x6 GPU кабел, затова ATX 3.1 не трябва да се приема като доказателство за наличие на 16-pin конектор.

Захранването е сертифицирано по 80 PLUS 230V EU Bronze, а FSP посочва ефективност поне 88% при типично натоварване за европейската версия. Използвани са активен PFC и DC-to-DC преобразуване за +5 V и +3.3 V. Единичната +12 V линия е оразмерена за 45.8 A и до 550 W, докато комбинираният лимит на +3.3 V и +5 V е 100 W.

Окабеляването включва един ATX 20+4-pin кабел, един CPU кабел с CPU 8-pin и CPU 4+4-pin конектор и два PCIe 6+2-pin конектора върху един кабел. За устройства за съхранение и периферия са налични общо шест SATA захранващи и два Peripheral 4-pin конектора. Всички кабели са постоянно свързани към захранващия блок.

Корпусът е с дължина 140 мм, ширина 150 мм и височина 86 мм. Тези размери запазват стандартния ATX формат, като по-късата 140 мм конструкция намалява необходимото пространство в PSU отделението. Охлаждането се осигурява от 120 мм вентилатор със sleeve лагер, а максималната работна температура по спецификация е 40 °C.

FSP посочва hold-up time поне 12 ms при 100% товар. Електрическите защити включват OVP, OCP, OPP, OTP, SCP, UVP и SIP, а NLO позволява работа без товар. За модела е заявена 5-годишна производителска гаранция, съответстваща на 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Производител: FSP
• Серия: VITA BD
• Модел: VITA-550BD
• MPN/SKU: PPA5506103
• Номинална мощност: 550 W
• Формат: ATX
• ATX версия: ATX 3.1
• Тип окабеляване: Фиксирано
• Цвят: Черен

Електрически характеристики и ефективност

• Сертификат: 80 PLUS 230V EU Bronze
• Ефективност: ≥ 88% при типично натоварване за 230 V EU версията
• PFC: Активен, ≥ 0.9
• Преобразуване: DC-to-DC за +5 V и +3.3 V
• Входно напрежение: 200-240 V
• Входен ток: 4 A
• Входна честота: 50-60 Hz
• +12 V: 45.8 A, до 550 W
• +5 V: 20 A
• +3.3 V: 20 A
• Комбинирана мощност на +3.3 V и +5 V: до 100 W
• -12 V: 0.3 A, до 3.6 W
• +5Vsb: 2.5 A, до 12.5 W
• Hold-up time: ≥ 12 ms при 100% товар
• Работна температура: до 40 °C

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 кабел, 550 мм
• CPU EPS 8-pin: 1 конектор
• CPU EPS 4+4-pin: 1 конектор
• CPU кабел: 1 кабел, 600 + 155 мм
• PCIe 6+2-pin: 2 конектора върху 1 кабел, 500 + 155 мм
• SATA захранващи: 6 конектора общо
• SATA кабел: 4 конектора, 500 + 155 + 155 + 155 мм
• Peripheral 4-pin и SATA кабел: 2 Peripheral 4-pin и 2 SATA конектора, 500 + 155 + 155 + 155 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: Sleeve Bearing
• Охлаждане: Активно

Защити и конструкция

• OVP: Защита от пренапрежение
• OCP: Защита от свръхток
• OPP: Защита от претоварване по мощност
• OTP: Защита от прегряване
• SCP: Защита от късо съединение
• UVP: Защита от понижено напрежение
• SIP: Защита срещу импулсни и пускови токове
• NLO: Поддръжка на работа без товар

Монтаж

• Окабеляване: Всички захранващи кабели са постоянно свързани към захранването
• GPU захранване: 2 PCIe 6+2-pin конектора върху 1 кабел; 12V-2x6 кабел не е наличен

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца
