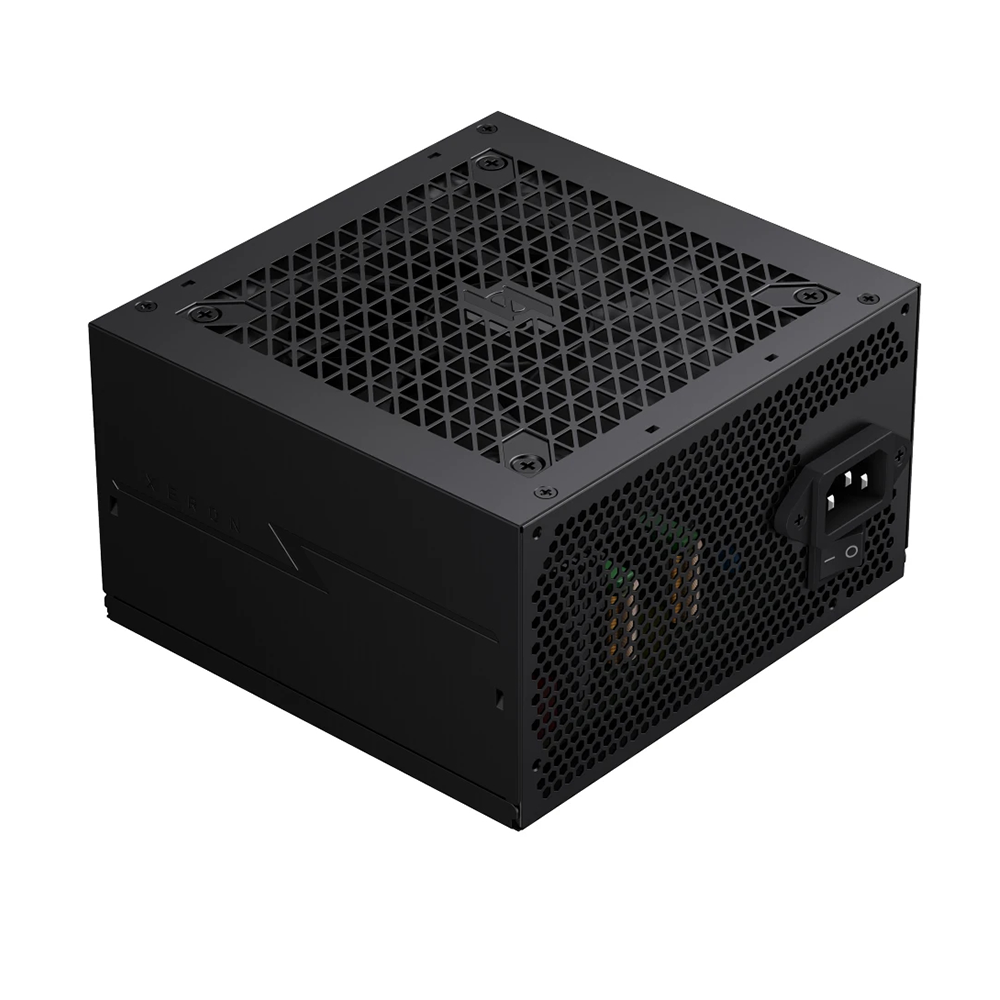

GameMax MAX P750B 750W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

GameMax MAX P750B е 750 W ATX захранване с фиксирано окабеляване, създадено според изискванията на ATX 3.1. Моделът разполага както с традиционни PCIe 6+2-pin връзки, така и с директен 16-pin 12V-2x6 кабел за съвместими видеокарти. При точния 750 W вариант 12V-2x6 връзката е означена за до 450 W, като кабелът е директно свързан към захранването и не представлява преходник от стандартни PCIe кабели.

Ефективността е сертифицирана по 80 PLUS 230V EU Bronze. При официалния 80 PLUS тест на модела P750BH (MAX P750B), проведен при 230 V и 50 Hz, са измерени 89.18% ефективност при 20% натоварване, 90.08% при 50% и 86.56% при 100%. Захранването използва активен PFC, Double Forward първична топология и DC-to-DC преобразуване.

Основната +12 V линия е оразмерена за 62.5 A и може да отдава до пълните 750 W номинална мощност. +3.3 V и +5 V линиите са по 16 A, с комбинирана мощност до 100 W. Окабеляването включва два CPU EPS 4+4-pin конектора, два PCIe 6+2-pin конектора, четири SATA и два Peripheral 4-pin конектора, освен отделния 12V-2x6 кабел.

Корпусът е с дължина 140 мм, което го поставя сред сравнително компактните ATX захранвания. Охлаждането се осигурява от 120 мм вентилатор с хидравличен лагер. GameMax използва японски електролитни кондензатори от Rubycon, NCC и Nichicon, както и медни изходни проводници.

За електрическа защита са предвидени OPP, OVP, SCP, OTP, OCP и UVP, допълнени със защита срещу входен импулсен ток. Производителят посочва hold-up time поне 16 ms при 80% натоварване и работен температурен диапазон от 0 до 40 °C. При монтажа трябва да се предвиди пространство за неизползваните кабели, тъй като окабеляването не е модулно.

Детайлни характеристики

Основни данни и стандарти

• Производител: GameMax
• Серия: MAX PB
• Модел: MAX P750B
• MPN/SKU: 9110-3750R0003
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: Фиксирано
• Цвят: Черен

Електрически характеристики и ефективност

• Сертификат: 80 PLUS 230V EU Bronze
• Ефективност при 20% товар: 89.18% при 230 V и 50 Hz
• Ефективност при 50% товар: 90.08% при 230 V и 50 Hz
• Ефективност при 100% товар: 86.56% при 230 V и 50 Hz
• PFC: Активен
• Топология: Double Forward + DC-to-DC
• Работен входен диапазон: 180-264 V при пълно натоварване
• +12 V: 62.5 A, до 750 W
• +3.3 V: 16 A
• +5 V: 16 A
• Комбинирана мощност на +3.3 V и +5 V: до 100 W
• +5Vsb: 3 A
• -12 V: 0.3 A
• Hold-up time: ≥ 16 ms при 80% натоварване
• Power Good сигнал: 100-150 ms
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор, кабел 550 мм
• CPU EPS 4+4-pin: 2 конектора, измерена конфигурация 700 + 150 мм
• PCIe 12V-2x6: 1 директен фиксиран 16-pin кабел, 600 мм, до 450 W
• PCIe 6+2-pin: 2 конектора върху 1 кабел, 550 + 120 мм
• SATA захранващи: 4 конектора общо
• Peripheral 4-pin (Molex): 2 конектора общо
• SATA/Peripheral окабеляване: 2 кабела с по 3 конектора, измерена дължина 450 + 120 + 120 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: Хидравличен лагер
• Охлаждане: Активно

Защити и конструкция

• OPP: Защита от претоварване по мощност
• OVP: Защита от пренапрежение
• SCP: Защита от късо съединение
• OTP: Защита от прегряване
• OCP: Защита от свръхток
• UVP: Защита от понижено напрежение
• SIP: Защита срещу входен импулсен ток
• NLO: Поддръжка на работа без товар
• Електролитни кондензатори: Японски - Rubycon, NCC и Nichicon
• Изходни проводници: Медни

Монтаж

• Окабеляване: Всички кабели са постоянно свързани към захранването
• 12V-2x6 връзка: Директен PSU-to-GPU кабел; 16-pin конекторът трябва да бъде поставен докрай в съвместимия GPU вход
• Място за кабели: Неизползваните фиксирани кабели трябва да бъдат прибрани в свободното пространство на кутията

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 36 месеца
