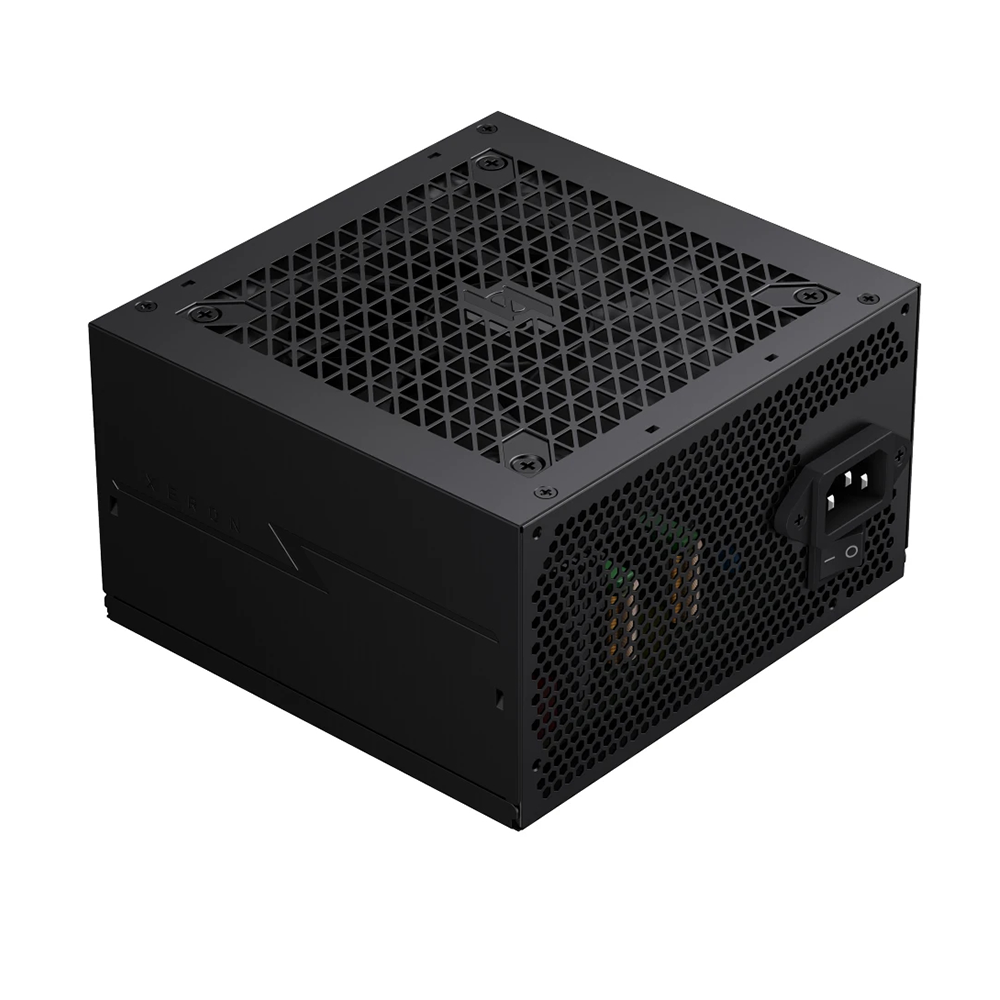

GameMax MAX P850B 850W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

GameMax MAX P850B е 850 W ATX захранване с фиксирано окабеляване, разработено по изискванията на Intel ATX 3.1. Моделът разполага с директен PCIe 5.1 12V-2x6 кабел за съвместими видеокарти, както и с четири стандартни PCIe 6+2-pin конектора. Това позволява използване както на актуални видеокарти с 16-pin захранване, така и на модели със стандартни PCIe конектори.

Ефективността е сертифицирана по 80 PLUS 230V EU Bronze. При официалния 80 PLUS тест на P850BH (MAX P850B) при 230 V и 50 Hz са измерени 90.02% ефективност при 20% товар, 90.36% при 50% товар и 86.35% при 100% товар. Захранването използва активен PFC, Double Forward първична топология и DC-to-DC преобразуване.

Основната +12 V линия е оразмерена за 70.8 A и до 849.6 W. За видеокартата е наличен директен 12V-2x6 кабел с дължина 600 мм, като за точния 850 W вариант се посочва мощност до 600 W. Този кабел е постоянно свързан към захранването от страната на PSU и завършва с 16-pin 12V-2x6 конектор към видеокартата. Четирите PCIe 6+2-pin конектора са разпределени върху два отделни кабела.

За процесора са предвидени два EPS 4+4-pin конектора върху един кабел, а за устройства за съхранение и периферия са налични четири SATA и два Peripheral 4-pin конектора. Официалната схема посочва 550 мм за основния ATX кабел, 700 + 150 мм за CPU кабела и 550 + 120 мм за всеки от двата PCIe кабела.

Охлаждането се осигурява от 120 мм вентилатор с хидравличен лагер. Корпусът е с дължина 140 мм, а производителят посочва работен диапазон от 0 до 40 °C и hold-up time поне 16 ms при 80% натоварване. Конструкцията използва японски електролитни кондензатори и медни изходни проводници, а защитите включват OPP, OVP, SCP, OTP, OCP и UVP.

Детайлни характеристики

Основни данни и стандарти

• Производител: GameMax
• Серия: MAX PB
• Модел: MAX P850B
• MPN/SKU: 9110-3850R0003
• Номинална мощност: 850 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: Фиксирано
• Цвят: Черен

Електрически характеристики и ефективност

• Сертификат: 80 PLUS 230V EU Bronze
• Ефективност при 20% товар: 90.02% при 230 V и 50 Hz
• Ефективност при 50% товар: 90.36% при 230 V и 50 Hz
• Ефективност при 100% товар: 86.35% при 230 V и 50 Hz
• PFC: Активен
• Топология: Double Forward + DC-to-DC
• Номинален входен диапазон: 200-240 V
• Входна честота: 50-60 Hz
• Входен ток: 6 A
• +12 V: 70.8 A, до 849.6 W
• +3.3 V: 16 A
• +5 V: 16 A
• Комбинирана мощност на +3.3 V и +5 V: до 100 W
• -12 V: 0.3 A, до 3.6 W
• +5Vsb: 3 A, до 15 W
• Hold-up time: ≥ 16 ms при 80% натоварване
• Power Good сигнал: 100-150 ms
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 кабел, 550 мм
• CPU EPS 4+4-pin: 2 конектора върху 1 кабел, 700 + 150 мм
• PCIe 12V-2x6: 1 директен фиксиран кабел, 600 мм, до 600 W
• 12V-2x6 PSU край: Постоянно свързан към захранващия блок
• 12V-2x6 GPU край: 1 x 16-pin 12V-2x6
• PCIe 6+2-pin: 4 конектора върху 2 кабела
• PCIe 6+2-pin кабели: По 2 конектора на кабел, 550 + 120 мм
• SATA захранващи: 4 конектора върху 2 кабела
• Peripheral 4-pin (Molex): 2 конектора, по 1 на всеки SATA/Peripheral кабел
• SATA/Peripheral кабели: 450 + 120 + 120 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: Хидравличен лагер
• Охлаждане: Активно

Защити и конструкция

• OPP: Защита от претоварване по мощност
• OVP: Защита от пренапрежение
• SCP: Защита от късо съединение
• OTP: Защита от прегряване
• OCP: Защита от свръхток
• UVP: Защита от понижено напрежение
• Кондензатори: Японски електролитни кондензатори Rubycon, NCC и Nichicon
• Изходни проводници: Медни

Монтаж

• Окабеляване: Всички кабели са постоянно свързани към захранващия блок
• 12V-2x6: Директният 16-pin кабел трябва да бъде поставен докрай в съвместимия GPU захранващ конектор
• Място за кабели: Неизползваните фиксирани кабели трябва да бъдат прибрани в свободното пространство на кутията

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• Мрежов захранващ кабел: Включен
