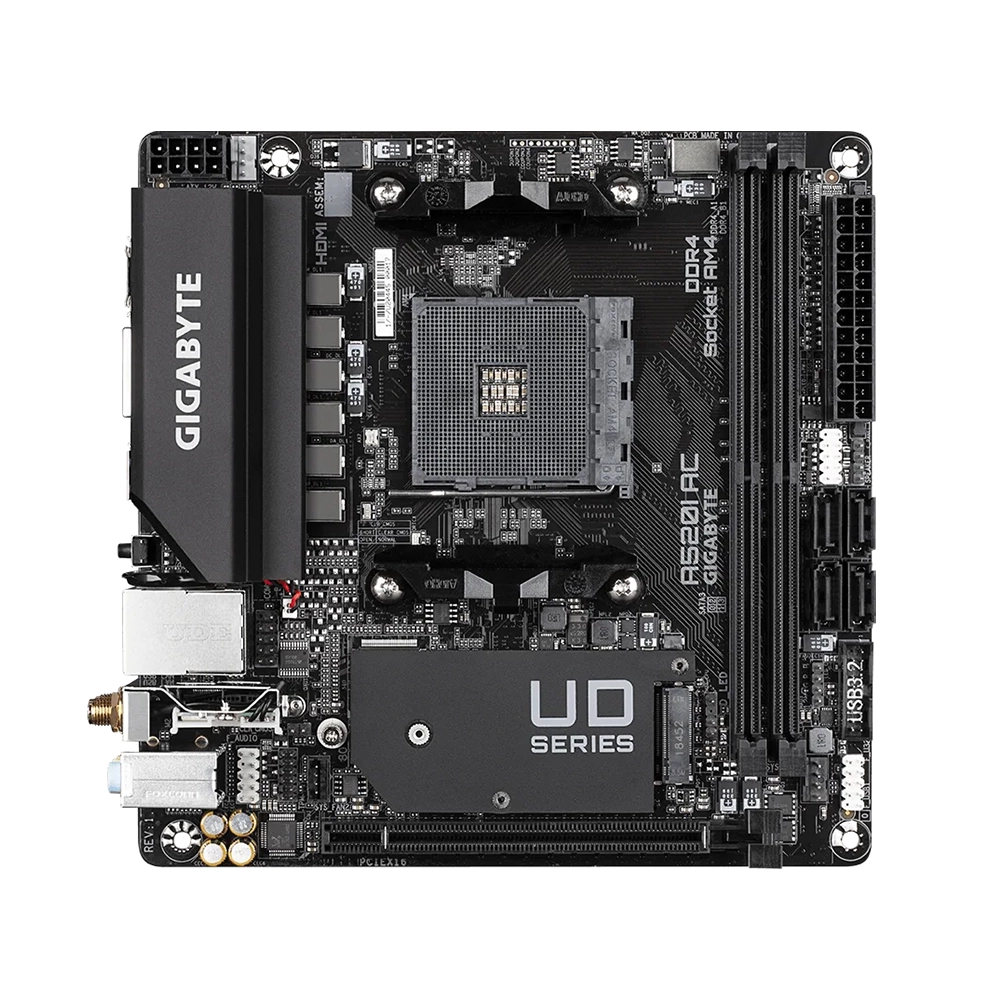

Gigabyte A520I AC, AM4, DDR4, Wi-Fi 5 Дънна платка

Gigabyte A520I AC rev. 1.4 е Mini-ITX дънна платка за компактни AMD AM4 конфигурации, базирана на чипсет AMD A520. Моделът поддържа AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 Series и Ryzen 3000 G-Series процесори, което я прави подходяща основа за малки домашни, офис, мултимедийни и универсални настолни системи с DDR4 памет.

Платката е насочена към конфигурации с малък форм фактор, при които са важни компактните размери, вградената безжична свързаност и практичният набор от основни интерфейси. Въпреки размерите 17.0 x 17.0 см, моделът предлага PCIe 3.0 x16 слот, M.2 слот за NVMe или SATA SSD устройство, четири SATA 6 Gb/s конектора, Realtek GbE LAN и Wi-Fi 5 802.11ac.

Захранването използва Direct 6 Phases Digital VRM решение с 55A DrMOS, цифров PWM контролер и 8-pin CPU захранващ конектор. Ultra Durable дизайнът включва Anti-Sulfur Resistors, Solid Pin Power Connector и Smart Fan 5 с Fan Stop, което подпомага стабилната работа и по-гъвкавото управление на охлаждането в компактна Mini-ITX система.

За памет Gigabyte A520I AC разполага с два DDR4 DIMM слота с капацитет до 64 GB, двуканална архитектура и поддръжка на XMP профили. Официално посочените скорости достигат до 5300 MT/s при овърклок, като поддръжката на ECC режим зависи от използвания процесор.

Свързаността включва двулентова Wi-Fi 5 802.11ac безжична мрежа, Bluetooth 4.2, Realtek GbE LAN, DisplayPort 1.4, два HDMI 2.1 порта, четири USB 3.2 Gen 1 порта на задния панел и вътрешни USB конектори. Допълнителни функции като Q-Flash Plus, Q-Flash, RGB Fusion 2.0, APP Center, Smart Backup и System Information Viewer улесняват сглобяването, настройката и поддръжката на системата.

Детайлни характеристики

• Марка: Gigabyte
• Модел: A520I AC 1.4
• Ревизия: 1.4
• Код на производителя: A520I AC
• EAN: 4719331809867
• Съвместими процесори: AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 Series и Ryzen 3000 G-Series
• Сокет: AM4
• Чипсет: AMD A520
• Захранване: Direct 6 Phases Digital VRM решение с 55A DrMOS, цифров PWM контролер, Ultra Durable дизайн, Anti-Sulfur Resistors и Solid Pin Power Connector
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор
• Памет:
  • 2 x DDR4 DIMM слота
  • До 64 GB системна памет
  • До 32 GB капацитет на единичен DIMM модул
  • Двуканална архитектура
  • Поддръжка на DDR4 5300 / 5200 / 5100 / 4800 / 4600 / 4400 / 4266 / 4133 / 4000 / 3866 / 3733 / 3600 / 3466 / 3400 MT/s OC и 3200 / 2933 / 2667 / 2400 / 2133 MT/s
  • Поддръжка на ECC Un-buffered DIMM 1Rx8 / 2Rx8 модули; ECC режимът зависи от процесора
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на Extreme Memory Profile XMP модули
• Видео изходи:
  • 1 x DisplayPort 1.4, до 5120 x 2880 при 60 Hz, HDCP 2.3 и HDR
  • 2 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3 и HDR
  • Поддръжка на до три дисплея едновременно
  • Максимална споделена графична памет до 16 GB
  • Видеоизходите са налични при процесори с вградена AMD Radeon графика
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора, PCIe 3.0, работещ в x16 режим
• Съхранение:
  • 1 x M.2 конектор от процесора, Socket 3, M key, формати 2260 / 2280
  • M.2 слотът поддържа SATA и PCIe 3.0 x4/x2 SSD устройства
  • 4 x SATA 6 Gb/s конектора от чипсета
  • Поддръжка на NVMe PCIe 3.0 x4 M.2 SSD устройства
• RAID: RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek GbE LAN, 10 / 100 / 1000 Mb/s, софтуер за управление на LAN пропускателната способност
• Wi-Fi:
  • Wi-Fi 5 802.11a/b/g/n/ac, 2.4 GHz / 5 GHz двулентова безжична свързаност
  • Поддръжка на 802.11ac стандарт
  • Ultra Durable антена
  • Wi-Fi модул според PCB ревизията: Intel Wi-Fi AC 3168 за rev. 1.0 / 1.2 / 1.3, Intel Wi-Fi AC 9260 за rev. 1.1, Realtek Wi-Fi AzureWave AW-CB304NF RTL8821CE за rev. 1.4
  • Реалната скорост зависи от средата и използваното мрежово оборудване
• Bluetooth: Bluetooth 4.2
• USB:
  • Заден панел: 4 x USB 3.2 Gen 1
  • Заден панел: 2 x USB 2.0/1.1
  • Преден панел: 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 1 x USB 2.0/1.1 конектор за 2 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук
• Охлаждане:
  • Smart Fan 5
  • Fan Stop функция
  • 1 x конектор за процесорен вентилатор
  • 2 x конектора за системни вентилатори
  • Всички вентилаторни конектори поддържат AIO помпа, водна помпа и високопроизводителни вентилатори до 2A / 12V / 24W
  • Следене на напрежение, температура и обороти на вентилаторите
  • Предупреждение при прегряване и отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използваното охлаждане
• RGB и осветление: RGB Fusion 2.0, 1 x addressable LED конектор, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x DisplayPort
  • 2 x HDMI
  • 4 x USB 3.2 Gen 1
  • 2 x USB 2.0/1.1
  • 1 x Q-Flash Plus бутон
  • 1 x RJ-45 LAN порт
  • 2 x SMA конектора за антени 1T1R
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 1 x M.2 Socket 3 конектор
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x Speaker конектор
  • 1 x USB 3.2 Gen 1 конектор
  • 1 x USB 2.0/1.1 конектор
  • 1 x TPM конектор 2x6 pin за GC-TPM2.0_S модул
  • 1 x сериен порт конектор
  • 1 x Clear CMOS jumper
  • Q-Flash Plus за обновяване на BIOS без инсталиран процесор, памет и видеокарта
• BIOS: 1 x 128 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, Q-Flash и Q-Flash Plus
• Софтуер и функции: APP Center, @BIOS, EasyTune, RGB Fusion, Smart Backup, System Information Viewer, Norton Internet Security OEM версия и софтуер за управление на LAN пропускателната способност
• Операционна система: Windows 11 64-bit, Windows 10 64-bit
• Форм фактор: Mini-ITX, 17.0 x 17.0 см
• Гаранция: 36 месеца
