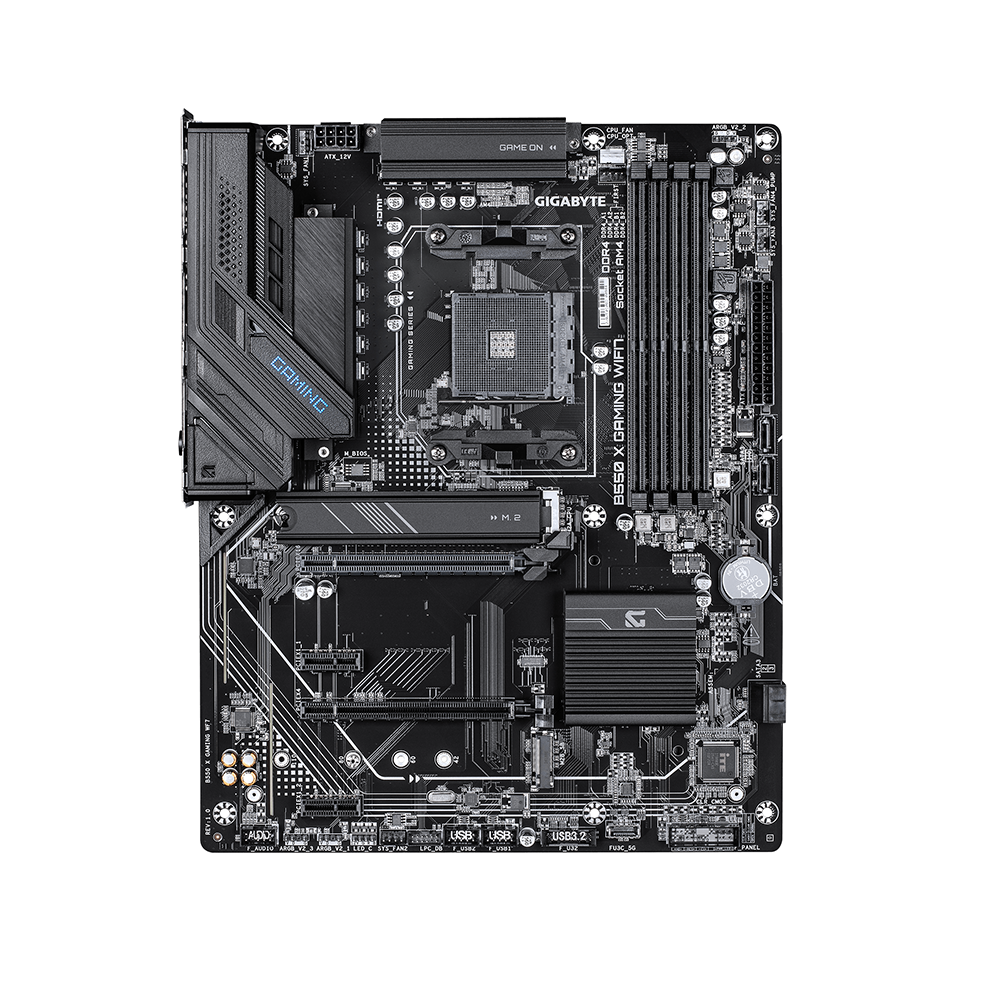

Gigabyte B550 X GAMING WIFI7, AM4, DDR4, Wi-Fi 7 Дънна платка

Gigabyte B550 X GAMING WIFI7 е ATX дънна платка с AMD B550 чипсет и сокет AM4 за процесори AMD Ryzen 5000, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series. Моделът предлага четири DDR4 DIMM слота, PCIe 4.0 за видеокарта и NVMe SSD, два M.2 слота, 2.5GbE LAN и вградена Wi-Fi 7 свързаност с Bluetooth 5.4. ATX форматът позволява използване на повече разширителни карти и вентилаторни конектори в сравнение с компактните Micro-ATX решения.

Захранващата секция използва 8+2 Hybrid Digital Twin VRM конфигурация с 60 A DrMOS за VCore и SOC. Платката е оборудвана с VRM Thermal Armor Advanced радиатори, 5 W/mK термоподложки и M.2 Thermal Guard. Охлаждането може да се управлява чрез Smart Fan 6, като са предвидени общо шест вентилаторни и помпени конектора с поддръжка на съвместими PWM/DC устройства.

Четирите DDR4 DIMM слота поддържат до 128 GB памет в Dual Channel режим и Intel XMP профили. Основният PCIe слот работи до PCIe 4.0 x16 със стандартните Ryzen 5000 и Ryzen 3000 процесори, а при Ryzen G-Series използва PCIe 3.0. Допълнителните разширителни слотове включват физически PCIe x16 слот с PCIe 3.0 x4 връзка и два PCIe 3.0 x1 слота.

Двата M.2 слота поддържат NVMe и SATA SSD устройства. Основният M2A_CPU слот работи до PCIe 4.0 x4 с Ryzen 5000 и Ryzen 3000 процесори, а вторият M2B_SB използва PCIe 3.0 x4 или SATA. Допълнително са налични четири SATA 6 Gbps порта с RAID 0, RAID 1 и RAID 10. Монтажът на M.2 устройствата се подпомага от M.2 EZ-Latch механизмите.

Свързаността включва Realtek 2.5GbE LAN, Wi-Fi 7 с 2.4 GHz, 5 GHz и 6 GHz диапазони и Bluetooth 5.4. Задният панел предлага USB 10 Gbps Type-A, три USB 5 Gbps Type-A, USB 5 Gbps Type-C, два USB 2.0 порта, DisplayPort 1.4, HDMI 2.1 и оптичен S/PDIF аудиоизход. Допълнителните функции включват Q-Flash Plus, WIFI EZ-Plug, RGB Fusion и управление чрез Gigabyte Control Center.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: B550 X GAMING WIFI7
• MPN/SKU: B550 X GAMING WF7
• EAN/GTIN: 4719331883454
• Ревизия: Rev. 1.x
• Платформа: AMD
• Сокет: AM4
• Чипсет: AMD B550
• Съвместими процесори: AMD Ryzen 5000, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 и Ryzen 3000 G-Series
• Форм фактор: ATX
• Цвят: черен

Захранване и охлаждане

• Захранваща секция: 8+2 Hybrid Digital Twin VRM
• VCore: 8 фази с 60 A DrMOS, 4+4 паралелен дизайн
• SoC: 2 фази с 60 A DrMOS
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin ATX 12 V с UD Solid Pin
• VRM охлаждане: VRM Thermal Armor Advanced
• Термоподложки: 5 W/mK
• M.2 охлаждане: M.2 Thermal Guard
• Задна конструкция: UD Base Plate
• I/O щит: интегриран

Оперативна памет

• Тип: DDR4
• Слотове: 4 x DIMM
• Максимален капацитет: 128 GB
• Максимален капацитет на модул: 32 GB
• Режим: Dual Channel
• Стандартни скорости: DDR4-2133 / 2400 / 2667 / 2933 / 3200 MT/s
• ECC: поддръжка на ECC Un-buffered DDR4 модули
• Non-ECC: поддръжка на Un-buffered DDR4 модули
• Профили: Intel XMP
• Забележка: действителните скорости зависят от процесора и паметта

PCIe слотове

• PCIEX16: физически x16 слот от процесора
• Ryzen 5000 / 3000: PCIe 4.0 x16
• Ryzen 5000 G / 4000 G / 3000 G: PCIe 3.0 x16
• PCIEX4: физически x16 слот, PCIe 3.0 x4 от чипсета
• PCIEX1_1: PCIe 3.0 x1
• PCIEX1_2: PCIe 3.0 x1
• Монтаж: PCIe EZ-Latch

Съхранение и RAID

• M.2 слотове: 2
• M2A_CPU: PCIe 4.0 x4/x2 или SATA с Ryzen 5000 / 3000
• M2A_CPU с Ryzen G-Series: PCIe 3.0 x4/x2 или SATA
• M2A_CPU формати: 2280 / 2580 / 22110 / 25110
• M2B_SB: PCIe 3.0 x4 или SATA
• M2B_SB формати: 2242 / 2260 / 2280 / 22110
• SATA: 4 x SATA 6 Gbps
• SATA RAID: RAID 0, RAID 1 и RAID 10
• Монтаж: M.2 EZ-Latch Plus и M.2 EZ-Latch Click

Видео изходи

• DisplayPort: 1 x DisplayPort 1.4, до 5120 x 2880 при 60 Hz
• HDMI: 1 x HDMI 2.1 TMDS, до 4096 x 2160 при 60 Hz
• HDCP: 2.3
• HDR: поддържа се
• Условие: видеоизходите изискват процесор с интегрирана Radeon графика

Мрежова и безжична свързаност

• LAN: Realtek 2.5Gb Ethernet
• Кабелна скорост: 2.5 Gbps / 1 Gbps / 100 Mbps
• Wi-Fi: Realtek RTL8922AE Wi-Fi 7
• Wi-Fi стандарти: IEEE 802.11 a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала: до 160 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R с WIFI EZ-Plug
• Ограничение: Wi-Fi 7 изисква Windows 11 SV3 или по-нова съвместима версия; няма Wi-Fi 7 драйвер за Windows 10
• 6 GHz: наличността зависи от местните регулации

Аудио

• Аудио: Realtek High Definition Audio
• Аудио канали: 2 / 4 / 5.1 / 7.1
• Аудио компоненти: висококачествени аудио кондензатори
• Защита: Audio Noise Guard
• Цифров аудио изход: Optical S/PDIF

Задни интерфейси

• USB 3.2 Gen 2 Type-A: 1 x 10 Gbps
• USB 3.2 Gen 1 Type-A: 3 x 5 Gbps
• USB 3.2 Gen 1 Type-C: 1 x 5 Gbps
• USB 2.0 Type-A: 2
• DisplayPort: 1
• HDMI: 1
• LAN: 1 x RJ-45 2.5GbE
• Wi-Fi: 2 x антенни конектора
• Аудио: 2 x 3.5 мм жака
• Цифров аудио изход: Optical S/PDIF
• BIOS: 1 x Q-Flash Plus бутон

Вътрешни интерфейси, охлаждане и RGB

• Преден USB Type-C: 1 x USB 3.2 Gen 1, до 5 Gbps
• USB 3.2 Gen 1: 1 x хедър за 2 допълнителни порта
• USB 2.0: 2 x хедъра за 4 допълнителни порта
• CPU вентилатор: 1 x конектор
• CPU вентилатор / помпа: 1 x комбиниран конектор
• Системни вентилатори: 3 x конектора
• Системен вентилатор / помпа: 1 x комбиниран конектор
• Общо вентилаторни / помпени конектори: 6
• Управление: Smart Fan 6
• ARGB: 3 x Addressable RGB Gen2 хедъра
• RGB: 1 x RGB LED хедър
• Подсветка: RGB Fusion
• Clear CMOS: 1 x jumper

BIOS и софтуер

• BIOS: 128 Mbit AMI UEFI
• Актуализация: Q-Flash и Q-Flash Plus
• Управление: Gigabyte Control Center
• Мониторинг: напрежения, температури, обороти на вентилатори, дебит на водно охлаждане и предупреждение при отказ
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца
