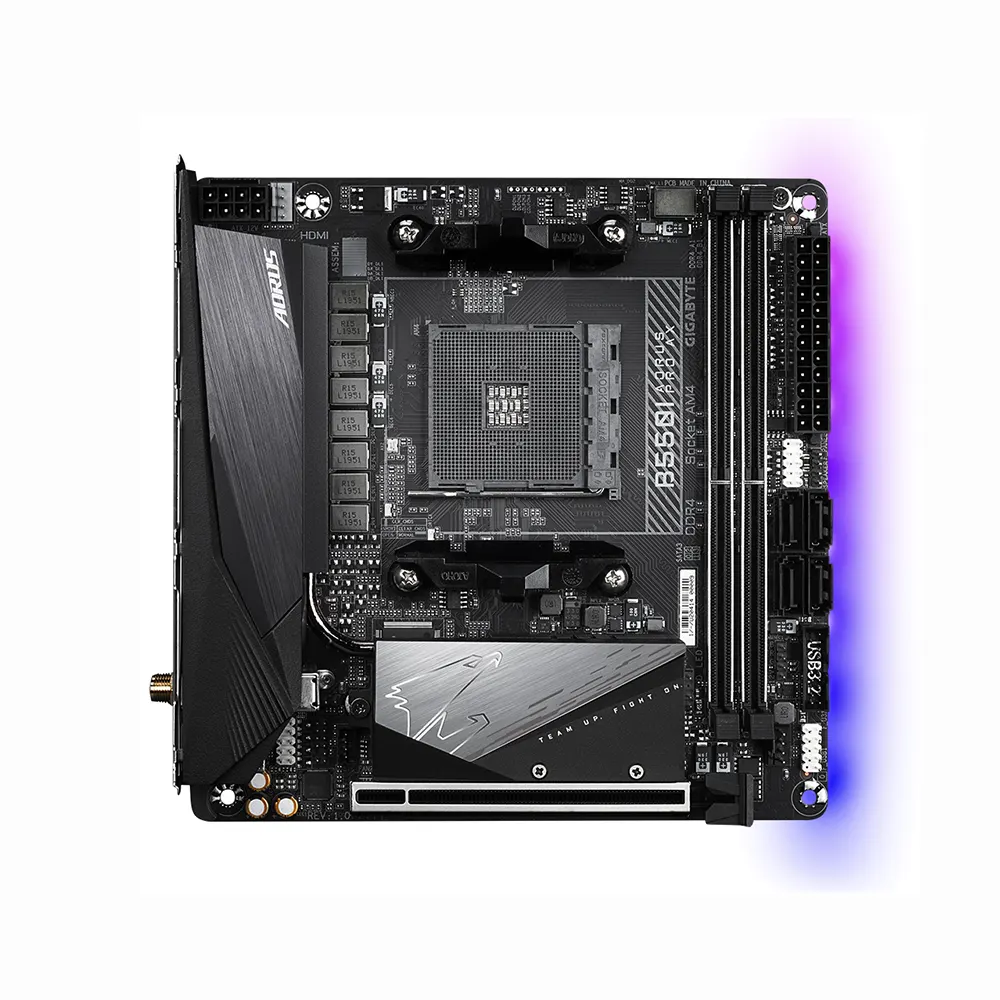

Gigabyte B550I AORUS PRO AX, AM4, DDR4, Wi-Fi 6 Дънна платка

Gigabyte B550I AORUS PRO AX rev. 1.0 е Mini-ITX дънна платка за компактни AMD AM4 конфигурации, базирана на чипсет AMD B550. Моделът поддържа AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 Series и Ryzen 3000 G-Series процесори, което я прави подходяща основа за малки гейминг, мултимедийни и високопроизводителни настолни системи с DDR4 памет.

Платката е част от серията AORUS и е създадена за конфигурации с малък форм фактор, при които се търси силна функционалност в ограничено пространство. Въпреки размерите 17.0 x 17.0 см, моделът предлага PCIe 4.0 x16 слот при съвместими Ryzen процесори, два M.2 слота, 2.5GbE мрежа, Wi-Fi 6 и богата видеосвързаност с DisplayPort и два HDMI изхода.

Захранването използва Direct 8 Phases Digital VRM решение с 90A Smart Power Stage, 8-слойна Low Loss печатна платка и 2X Copper PCB дизайн. Охлаждането е подсилено чрез разширен VRM радиатор с heatpipe, многослоен радиатор за чипсета и M.2 зоната, алуминиева задна плоча и 5 W/mK термоподложка.

За памет Gigabyte B550I AORUS PRO AX предлага два DDR4 DIMM слота с капацитет до 64 GB, двуканална архитектура и поддръжка на XMP профили. Поддържат се DDR4 скорости до 5300 MT/s при овърклок, както и ECC и non-ECC un-buffered модули, като ECC режимът зависи от използвания процесор.

Свързаността включва Intel Wi-Fi 6 AX200 с 2.4 GHz и 5 GHz ленти, Bluetooth 5, Realtek 2.5GbE LAN, USB 3.2 Gen 2 Type-C, USB 3.2 Gen 2 Type-A, DisplayPort 1.4 и два HDMI 2.1 порта. Допълнителни функции като Q-Flash Plus, Q-Flash, Smart Fan 5, RGB Fusion 2.0, AMP-UP Audio с Realtek ALC1220-VB, Nichicon аудио кондензатори и предварително монтиран I/O щит улесняват сглобяването, настройката и поддръжката на компактната система.

Детайлни характеристики

• Марка: Gigabyte
• Модел: B550I AORUS PRO AX
• Ревизия: 1.0
• Код на производителя: B550I AORUS PRO AX
• EAN: 4719331809508
• Съвместими процесори: AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 Series и Ryzen 3000 G-Series
• Сокет: AM4
• Чипсет: AMD B550
• Захранване: Direct 8 Phases Digital VRM решение с 90A Smart Power Stage, 8-слойна Low Loss печатна платка, 2X Copper PCB, цифров PWM контролер, Driver MOSFET и Solid Pin CPU захранващ конектор
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор
• Памет:
  • 2 x DDR4 DIMM слота
  • До 64 GB системна памет
  • Двуканална архитектура
  • Поддръжка на DDR4 5300 / 5200 / 5100 / 4800 / 4600 / 4400 / 4266 / 4133 / 4000 / 3866 / 3733 / 3600 / 3466 / 3400 MT/s OC и 3200 / 2933 / 2667 / 2400 / 2133 MT/s
  • Поддръжка на ECC Un-buffered DIMM 1Rx8 / 2Rx8 памет; ECC режимът зависи от процесора
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 памет
  • Поддръжка на Extreme Memory Profile XMP модули
  • Ultra Durable Memory Armor
• Видео изходи:
  • 1 x DisplayPort 1.4, до 5120 x 2880 при 60 Hz, HDCP 2.3 и HDR
  • 2 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3 и HDR
  • Поддръжка на до 3 дисплея едновременно
  • Максимална споделена графична памет до 16 GB
  • Видеоизходите са налични при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора
  • PCIEX16 работи в PCIe 4.0 x16 режим с AMD Ryzen 5000 Series и Ryzen 3000 Series процесори; реалната поддръжка зависи от спецификацията на процесора
  • PCIEX16 работи в PCIe 3.0 x16 режим с AMD Ryzen 5000 G-Series и Ryzen 4000 G-Series процесори
  • Ultra Durable PCIe Armor за основния PCIe слот
• Съхранение:
  • 1 x M.2 конектор M2A_CPU от процесора, Socket 3, M key, формати 2260 / 2280
  • M2A_CPU поддържа SATA и PCIe 4.0 x4/x2 SSD устройства с AMD Ryzen 5000 Series и Ryzen 3000 Series процесори
  • M2A_CPU поддържа SATA и PCIe 3.0 x4/x2 SSD устройства с AMD Ryzen 5000 G-Series и Ryzen 4000 G-Series процесори
  • 1 x M.2 конектор M2B_SB от чипсета, разположен на гърба на платката, Socket 3, M key, формати 2260 / 2280
  • M2B_SB поддържа SATA и PCIe 3.0 x4/x2 SSD устройства
  • 4 x SATA 6 Gb/s конектора
  • Thermal Guard за M.2 SSD устройство
• RAID: RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s, Realtek 8125 Gaming LAN Bandwidth Control Utility
• Wi-Fi: Intel Wi-Fi 6 AX200, Wi-Fi a/b/g/n/ac/ax, 2.4 GHz / 5 GHz двулентова безжична свързаност, 11ax 160 MHz, до 2.4 Gbps, 2T2R антени с AORUS антена
• Bluetooth: Bluetooth 5
• USB:
  • Заден панел: 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • Заден панел: 1 x USB 3.2 Gen 2 Type-A
  • Заден панел: 4 x USB 3.2 Gen 1
  • Преден панел: 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 1 x USB 2.0/1.1 конектор за 2 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek ALC1220-VB аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, DSD поддръжка през задния Line Out жак, AMP-UP Audio и Nichicon Fine Gold аудио кондензатори
• Охлаждане:
  • Разширен VRM радиатор с heatpipe
  • Многослоен радиатор за чипсета и M.2 зоната
  • Алуминиева задна плоча
  • 5 W/mK LAIRD термоподложка
  • Smart Fan 5
  • 1 x конектор за процесорен вентилатор
  • 2 x конектора за системни вентилатори
  • Всички вентилаторни конектори поддържат AIO помпа, водна помпа и високопроизводителни вентилатори до 2A / 12V / 24W
  • Следене на напрежение, температура и обороти на вентилаторите
  • Предупреждение при прегряване и отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използваното охлаждане
• RGB и осветление: RGB Fusion 2.0, 1 x addressable LED конектор, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x DisplayPort
  • 2 x HDMI
  • 1 x USB 3.2 Gen 2 Type-A
  • 4 x USB 3.2 Gen 1
  • 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • 1 x Q-Flash Plus бутон
  • 1 x RJ-45 LAN порт
  • 2 x SMA конектора за антени 2T2R
  • 3 x аудио жака
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 2 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x Speaker конектор
  • 1 x USB 3.2 Gen 1 конектор
  • 1 x USB 2.0/1.1 конектор
  • 1 x TPM конектор 2x6 pin за GC-TPM2.0_S модул
  • 1 x Clear CMOS jumper
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, Q-Flash и Q-Flash Plus
• Софтуер и функции: APP Center, @BIOS, EasyTune, Fast Boot, Game Boost, ON/OFF Charge, RGB Fusion, Smart Backup, System Information Viewer, Xpress Install, Norton Internet Security OEM версия, XSplit Gamecaster + Broadcaster 12-месечен лиценз и Realtek 8125 Gaming LAN Bandwidth Control Utility
• Операционна система: Windows 11 64-bit, Windows 10 64-bit
• Форм фактор: Mini-ITX, 17.0 x 17.0 см
• Гаранция: 36 месеца
