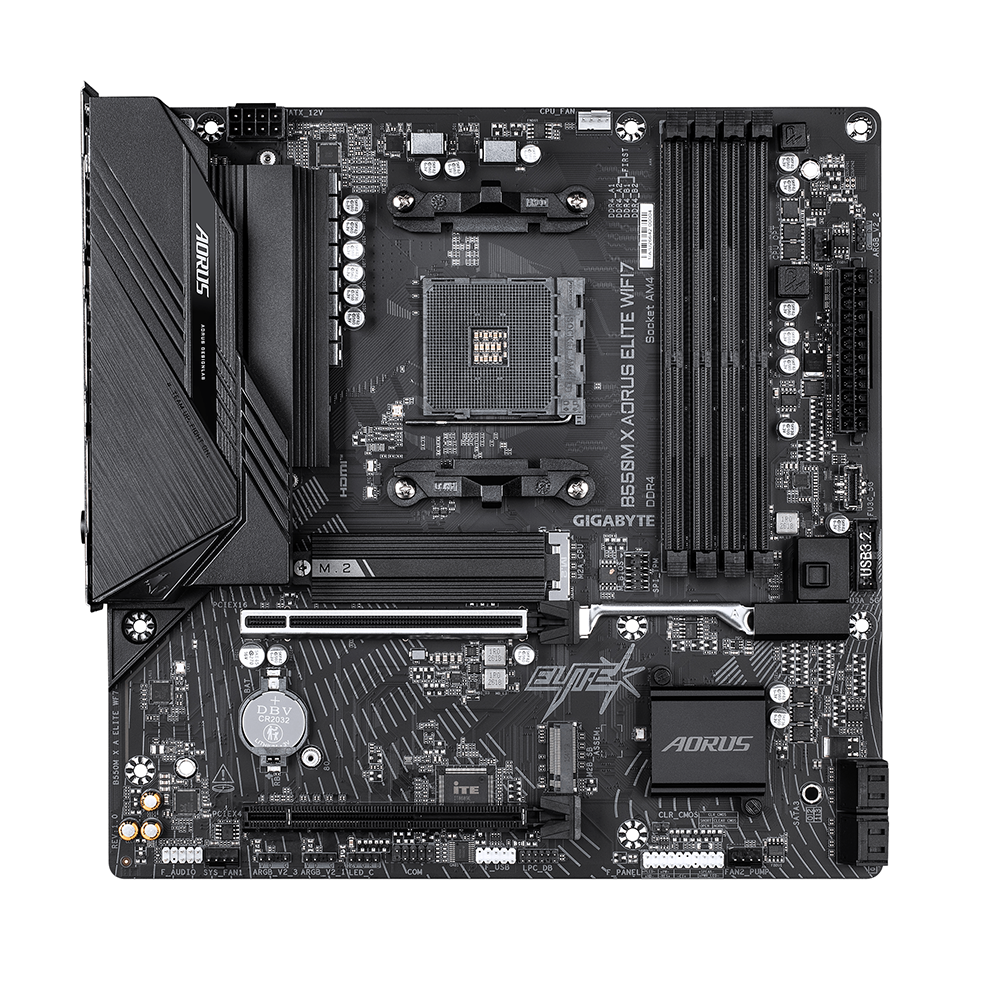

Gigabyte B550M X AORUS ELITE WIFI7, AM4, DDR4, Wi-Fi 7 Дънна платка

Gigabyte B550M X AORUS ELITE WIFI7 е Micro-ATX дънна платка с AMD B550 чипсет и сокет AM4, предназначена за процесори AMD Ryzen 5000, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series. Моделът комбинира DDR4 памет, PCIe 4.0 за видеокарта и NVMe SSD, два M.2 слота, 2.5GbE LAN и Wi-Fi 7 с Bluetooth 5.4, като добавя съвременна мрежова свързаност към AM4 платформата.

Захранващата секция използва 8+2 Hybrid Digital Twin VRM конфигурация с 60 A DrMOS за VCore и SOC. Платката разполага с увеличени VRM радиатори, 5 W/mK термоподложки и M.2 Thermal Guard за основното SSD устройство. За управление на охлаждането са предвидени четири вентилаторни и помпени конектора със Smart Fan 6, PWM/DC режими и настройки на вентилаторните криви.

Четирите DDR4 DIMM слота поддържат до 128 GB памет в Dual Channel режим и Intel XMP профили. Основният PCIe слот достига PCIe 4.0 x16 с Ryzen 5000 и Ryzen 3000 процесори, а при моделите Ryzen G-Series работи по PCIe 3.0. Вторият физически PCIe x16 слот използва PCIe 3.0 x4 връзка от чипсета.

Двете M.2 позиции поддържат PCIe и SATA SSD устройства. Основният M2A_CPU слот работи до PCIe 4.0 x4 при стандартните Ryzen 5000 и Ryzen 3000 процесори, докато вторият M2B_SB слот използва PCIe 3.0 x4 или SATA. Допълнително са налични четири SATA 6 Gbps порта с RAID 0, RAID 1 и RAID 10.

Мрежовата свързаност включва Realtek 2.5GbE LAN и Realtek RTL8922AE Wi-Fi 7 с 2.4 GHz, 5 GHz и 6 GHz диапазони, 160 MHz канали и Bluetooth 5.4. Задният панел предлага USB 5 Gbps Type-C, четири USB 5 Gbps Type-A порта, два USB 2.0 порта, DisplayPort 1.4, HDMI 2.1 и три аудио жака. Аудиото използва Realtek ALC1220, а допълнителните функции включват Q-Flash Plus, PCIe EZ-Latch Plus, WIFI EZ-Plug и RGB Fusion.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: B550M X AORUS ELITE WIFI7
• MPN/SKU: B550M X A ELITE WF7
• EAN/GTIN: 4719331884086
• Платформа: AMD
• Сокет: AM4
• Чипсет: AMD B550
• Съвместими процесори: AMD Ryzen 5000, Ryzen 5000 G-Series, Ryzen 4000 G-Series, Ryzen 3000 и Ryzen 3000 G-Series
• Форм фактор: Micro-ATX
• Цвят: черен

Захранване и охлаждане

• Захранваща секция: 8+2 Hybrid Digital Twin VRM
• VCore: 8 фази с 60 A DrMOS, 4+4 паралелен дизайн
• SoC: 2 фази с 60 A DrMOS
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin ATX 12 V с UD Solid Pin
• VRM радиатори: VRM Thermal Armor Advanced
• Термоподложки: 5 W/mK
• M.2 охлаждане: M.2 Thermal Guard
• I/O щит: интегриран

Оперативна памет

• Тип: DDR4
• Слотове: 4 x DIMM
• Максимален капацитет: 128 GB
• Максимален капацитет на модул: 32 GB
• Режим: Dual Channel
• Стандартни скорости: DDR4-2133 / 2400 / 2667 / 2933 / 3200 MT/s
• ECC: поддръжка на ECC Un-buffered DDR4 модули
• Non-ECC: поддръжка на Un-buffered DDR4 модули
• Профили: Intel XMP
• Забележка: поддържаните честоти и режими зависят от процесора и паметта

PCIe слотове

• PCIEX16: физически x16 слот директно от процесора
• Ryzen 5000 / 3000: PCIe 4.0 x16
• Ryzen 5000 G / 4000 G / 3000 G: PCIe 3.0 x16
• PCIEX4: физически x16 слот, PCIe 3.0 x4 от чипсета
• Монтаж: PCIe EZ-Latch Plus

Съхранение и RAID

• M.2 слотове: 2
• M2A_CPU: PCIe 4.0 x4/x2 или SATA с Ryzen 5000 / 3000, формати 2280 / 2580
• M2A_CPU с Ryzen G-Series: PCIe 3.0 x4/x2 или SATA
• M2B_SB: PCIe 3.0 x4/x2 или SATA, формат 2280
• SATA: 4 x SATA 6 Gbps
• SATA RAID: RAID 0, RAID 1 и RAID 10

Видео изходи

• DisplayPort: 1 x DisplayPort 1.4, до 5120 x 2880 при 60 Hz
• HDMI: 1 x HDMI 2.1 TMDS, до 4096 x 2160 при 60 Hz
• HDCP: 2.3
• HDR: поддържа се
• Условие: видеоизходите изискват процесор с интегрирана Radeon графика

Мрежова и безжична свързаност

• LAN: Realtek 2.5Gb Ethernet
• Кабелна скорост: 2.5 Gbps / 1 Gbps / 100 Mbps
• Wi-Fi: Realtek RTL8922AE Wi-Fi 7
• Wi-Fi стандарти: IEEE 802.11 a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала: до 160 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R с WIFI EZ-Plug
• Ограничение: Wi-Fi 7 изисква Windows 11 SV3 или по-нова съвместима версия; няма Wi-Fi 7 драйвер за Windows 10
• 6 GHz: наличността зависи от местните регулации

Аудио

• Аудио кодек: Realtek ALC1220
• Аудио канали: 2 / 4 / 5.1 / 7.1
• Технологии: висококачествени аудио кондензатори и Audio Noise Guard

Задни интерфейси

• USB 3.2 Gen 1 Type-C: 1 x 5 Gbps
• USB 3.2 Gen 1 Type-A: 4 x 5 Gbps
• USB 2.0 Type-A: 2
• DisplayPort: 1
• HDMI: 1
• LAN: 1 x RJ-45 2.5GbE
• Wi-Fi: 2 x антенни конектора
• Аудио: 3 x 3.5 мм жака
• BIOS: 1 x Q-Flash Plus бутон

Вътрешни интерфейси, охлаждане и RGB

• Преден USB Type-C: 1 x USB 3.2 Gen 1, до 5 Gbps
• USB 3.2 Gen 1: 1 x хедър за 2 порта
• USB 2.0: 1 x хедър за 2 порта
• CPU вентилатор: 1 x конектор
• CPU вентилатор / водна помпа: 1 x комбиниран конектор
• Системен вентилатор: 1 x конектор
• Системен вентилатор / водна помпа: 1 x комбиниран конектор
• Управление: Smart Fan 6
• ARGB: 3 x Addressable RGB Gen2 хедъра
• RGB: 1 x RGB LED хедър
• Подсветка: RGB Fusion
• TPM: 1 x SPI TPM хедър
• COM: 1 x сериен конектор
• Clear CMOS: 1 x jumper

BIOS и софтуер

• BIOS: 128 Mbit AMI UEFI
• Актуализация: Q-Flash и Q-Flash Plus
• Управление: Gigabyte Control Center
• Мониторинг: напрежения, температури, обороти на вентилаторите и предупреждения при прегряване или отказ
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 244 x 244 мм
• Гаранция: 36 месеца
