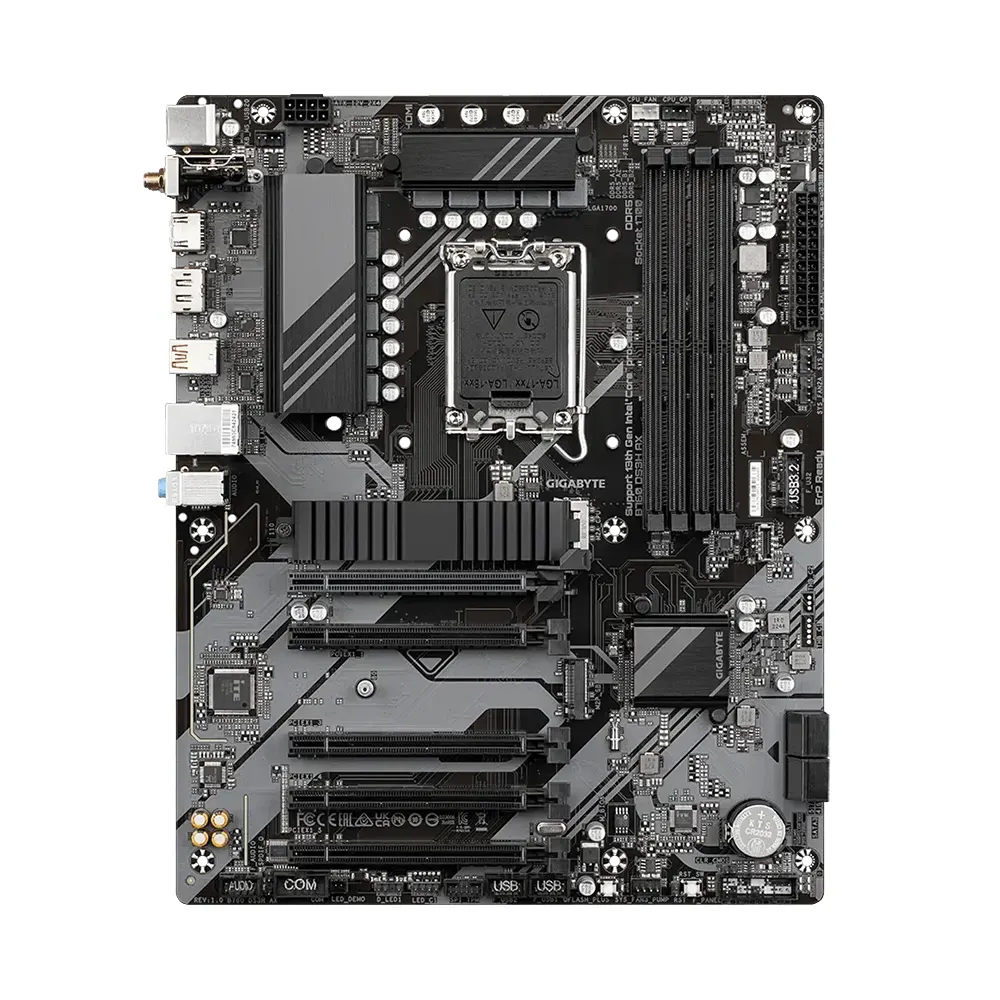

Gigabyte B760 DS3H AX, LGA1700, DDR5, Wi-Fi 6E Дънна платка

Gigabyte B760 DS3H AX е гейминг дънна платка за гейминг, офис и workstation системи, базирана на чипсет Intel B760 и сокет LGA1700. Съвместима е с Intel Core 12-то, 13-то и 14-то поколение, като предлага модерна DDR5 RAM поддръжка, стабилна захранваща подсистема и богати възможности за разширение и свързаност.

Хибридният 8+2+1 фазен Digital VRM, 6-слойният PCB и масивните компоненти осигуряват надеждност и оптимална производителност. Платката разполага с два PCIe 4.0 x4 M.2 слота за бързи NVMe SSD, PCIe 4.0 x16 графичен слот с EZ-Latch за бързо освобождаване, както и Smart Fan 6 с множество сензори и разширени криви. За удобство при поддръжка е наличен Q-Flash Plus за обновяване на BIOS без процесор и памет.

Свързаността включва вграден Wi-Fi 6E и Bluetooth 5.3 (според ревизията), Realtek GbE LAN, заден USB-C 20Gb/s, HDMI и DisplayPort. Аудио решението е 8-канално с висококачествени кондензатори и Audio Noise Guard, а RGB Fusion хедърите позволяват лесна персонализация на осветлението.

Детайлни характеристики

• Модел: B760 DS3H AX (rev. 1.x)
• Съвместими процесори:
  • Intel Core 14-то / 13-то / 12-то поколение, Pentium Gold, Celeron
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм фактор: ATX (30.5 × 24.4 cm)
• Памет:
  • DDR5, Dual Channel
  • 4 DIMM слота / до 256 GB
  • Поддръжка на XMP
  • Скорости: 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
  • Поддръжка на ECC Un-buffered (работи в non-ECC режим) и non-ECC модули
• Захранване и PCB:
  • Хибриден Digital VRM 8+2+1 фази
  • Premium дросели и кондензатори
  • 6-слоен PCB
  • 8-pin CPU EPS + 24-pin ATX
• Охлаждане и управление на вентилатори:
  • Smart Fan 6: множество температурни сензори
  • Хибридни PWM/DC хедъри, Fan Stop, разширени криви
• Разширителни слотове:
  • 1 × PCIe 4.0 x16 (от CPU)
  • 4 × PCIe 3.0 x1 (от чипсета)
  • PCIe EZ-Latch (бързо освобождаване на x16 слота)
• Съхранение:
  • 1 × M.2 (M2A_CPU) – PCIe 4.0 x4/x2, тип 22110/2280
  • 1 × M.2 (M2P_SB) – PCIe 4.0 x4/x2, тип 2280
  • 4 × SATA 6Gb/s
  • RAID 0/1/5/10 за SATA устройства
• Графични изходи (от iGPU):
  • 1 × HDMI 2.1 – до 4096×2160@60 Hz, HDCP 2.3
  • 1 × DisplayPort 1.2 – до 4096×2304@60 Hz, HDCP 2.3
• Мрежа: Realtek GbE LAN (10/100/1000 Mbps)
• Безжична връзка (спрямо PCB ревизия):

  • Intel Wi-Fi 6E AX211, Bluetooth 5.3
  • Поддръжка на 2.4/5/6 GHz и 160 MHz каналност, до 2.4 Gbps
• Аудио:
  • Realtek Audio CODEC, HD Audio, 2/4/5.1/7.1-канално
  • Hi-Fi аудио кондензатори, Audio Noise Guard
  • S/PDIF Out (заден оптичен изход чрез хедър)
• USB (заден панел):
  • 1 × USB Type-C (USB 3.2 Gen 2x2, 20Gb/s)
  • 1 × USB-A (USB 3.2 Gen 2, 10Gb/s)
  • 4 × USB 2.0/1.1
  • 2 × SMA антени (2T2R)
  • 1 × PS/2 комбиниран
  • 1 × RJ-45
  • 1 × HDMI, 1 × DisplayPort
  • 3 × аудио жака
• USB (вътрешни хедъри):
  • 1 × USB Type-C (USB 3.2 Gen 1) за преден панел
  • 1 × USB 3.2 Gen 1 хедър (2 порта)
  • 2 × USB 2.0/1.1 хедъра (до 4 порта)
• Вътрешни конектори и бутони:
  • 24-pin ATX, 8-pin ATX 12V
  • 1 × CPU fan, 1 × CPU fan/Water Pump
  • 3 × System fan, 1 × System fan/Water Pump
  • 2 × Addressable RGB (5V), 2 × RGB (12V)
  • 2 × M.2 конектора, 4 × SATA 6Gb/s
  • Front panel, Front audio, S/PDIF Out хедър
  • TPM хедър, сериен хедър
  • Q-Flash Plus бутон, Reset бутон, Reset джъмпер, Clear CMOS джъмпер
  • Multi-Key: Reset/RGB превключвател/Direct to BIOS/Safe Mode (настройваем в BIOS)
• I/O контролер: iTE I/O Controller
• BIOS:
  • 128 Mbit Flash, AMI UEFI
  • Поддръжка на Q-Flash и Q-Flash Plus
• ПО и функции:
  • Gigabyte Control Center (GCC)
  • LAN Bandwidth Management, Norton Internet Security (OEM)
  • UEFI BIOS Easy Mode, My Favorites, Changelog, Intuitive Load Line Curve
• Операционни системи:
  • Windows 11 64-bit
  • Windows 10 64-bit
• Гаранция: 36 месеца
