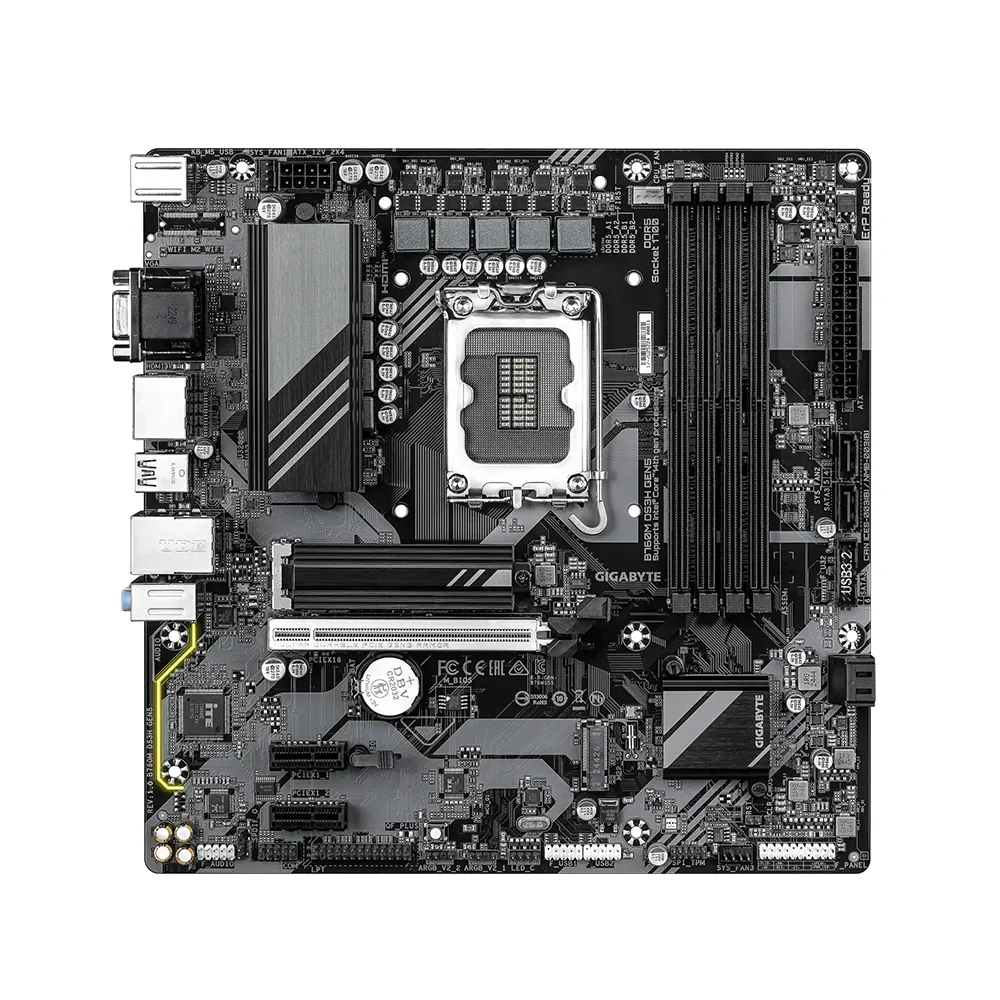

Gigabyte B760M DS3H GEN5, LGA1700, DDR5 Дънна платка

Gigabyte B760M DS3H GEN5 е гейминг дънна платка в micro-ATX формат, създадена за надеждни и достъпни системи – от ежедневна продуктивност и eSports гейминг до домашни работни станции. Базирана на чипсета Intel B760 и сокет LGA1700, платформата поддържа процесори Intel Core от 12-то, 13-то и 14-то поколение, комбинирайки PCIe 5.0 x16 за модерни видеокарти, два M.2 PCIe 4.0 x4 слота за NVMe SSD и двуканална DDR5 RAM за висока пропускателна способност. Компактният размер 24.4 × 24.4 см улеснява сглобяването в по-малки кутии без компромис с основните екстри и свързаност.

Захранването разчита на Hybrid VRM дизайн 6+2+1, 6-слоен PCB с PCIe 5.0 Ready трасета, Premium дросели и кондензатори, както и UD Solid Pin конектори за стабилна доставка на енергия. Охлаждането е подсигурено с масивни радиатори върху VRM, а Smart Fan 6 предлага хибридни PWM/DC хедъри, температурни сензори и Fan Stop за тих режим при ниско натоварване. Паметта е DDR5 с четири DIMM слота и потенциал за овърклок до 7600 MT/s (в зависимост от CPU), което осигурява добра основа за игри и мултитаскинг.

Свързаността включва 2.5GbE LAN, богата USB конфигурация с заден USB-C 10 Gb/s и три USB 3.2 Gen1, както и видео изходи D-Sub, HDMI и два DisplayPort за работа с до четири дисплея (според процесора). За съхранение са налични 2 × M.2 PCIe 4.0 x4 и 4 × SATA (RAID 0/1/5/10). За персонализация има два адресируеми ARGB Gen2 5V и един RGB 12V хедър (съвместими с RGB Fusion). Удобствата за сглобяване включват PCIe EZ-Latch за лесно освобождаване на видеокартата, Q-Flash Plus за обновяване на BIOS без CPU/памет и интуитивния UC BIOS с бърз достъп до ключови настройки.

Детайлни характеристики

• Съвместими процесори:
  • Intel Core 14-то / 13-то / 12-то поколение, Pentium Gold, Celeron (LGA1700)
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм-фактор: Micro ATX (24.4 × 24.4 см)
• VRM / Захранване:
  • Hybrid VRM 6+2+1
  • 6-слоен, PCIe 5.0 Ready PCB
  • Premium choke & capacitor
  • UD Power Connector (24-pin ATX, 8-pin CPU)
  • VRM радиатори
• Памет:
  • DDR5, Dual Channel
  • 4 DIMM слота, до 256 GB
  • До 7600 MT/s (OC, в зависимост от CPU)
  • Поддръжка на XMP; ECC UDIMM работи в non-ECC режим
  • Нативни скорости: 14-то/13-то Gen i9/i7 – до 7600 OC; 13-то Gen i5/i3 и 12-то Gen – DDR5-4800/4400
• Разширителни слотове:
  • 1 × PCIe 5.0 x16 (UD Slot)
  • 2 × PCIe 3.0 x1
• Съхранение:
  • 2 × M.2 (PCIe 4.0 x4; 2280)
  • 4 × SATA 6 Gb/s
  • RAID 0 / 1 / 5 / 10 (SATA)
• Видео изходи:
  • 1 × D-Sub
  • 1 × HDMI
  • 2 × DisplayPort
  • Поддръжка до 4 дисплея едновременно (според CPU)
• Мрежа (LAN): Realtek 2.5GbE
• Безжична свързаност: —
• Аудио:
  • Realtek Audio CODEC, HD Audio
  • 2/4/5.1/7.1-канално; S/PDIF Out (вътрешен хедър)
• USB – предни хедъри:
  • 1 × USB 3.2 Gen1 хедър (2 × Type-A)
  • 2 × USB 2.0 хедъра (4 × Type-A)
• USB – задни портове:
  • 1 × USB-C (USB 3.2 Gen2, 10 Gb/s)
  • 3 × USB 3.2 Gen1 Type-A
  • 2 × USB 2.0
  • 1 × PS/2 клавиатура/мишка
  • 1 × RJ-45 (2.5GbE)
  • 1 × D-Sub, 1 × HDMI, 2 × DisplayPort
  • 3 × аудио жака
• Осветление (RGB):
  • 2 × ARGB Gen2 5V (3-pin)
  • 1 × RGB 12V (4-pin)
• Охлаждане и хедъри:
  • 1 × CPU Fan 4-pin
  • 3 × System Fan 4-pin (PWM/DC, Fan Stop)
  • Smart Fan 6
• Вътрешни конектори и бутони:
  • 2 × M.2 Socket 3, 4 × SATA
  • 24-pin ATX, 8-pin EPS12V
  • Front Panel, Front Audio
  • TPM хедър, Serial хедър, Parallel хедър, S/PDIF Out хедър
  • Q-Flash Plus бутон, Reset джъмпер, Clear CMOS джъмпер
  • PCIe EZ-Latch
• BIOS / Софтуер: UC BIOS, Q-Flash / Q-Flash Plus, PerfDrive, Gigabyte Control Center (RGB Fusion)
• Размери: 24.4 × 24.4 см (Micro ATX)
• Гаранция: 36 месеца
