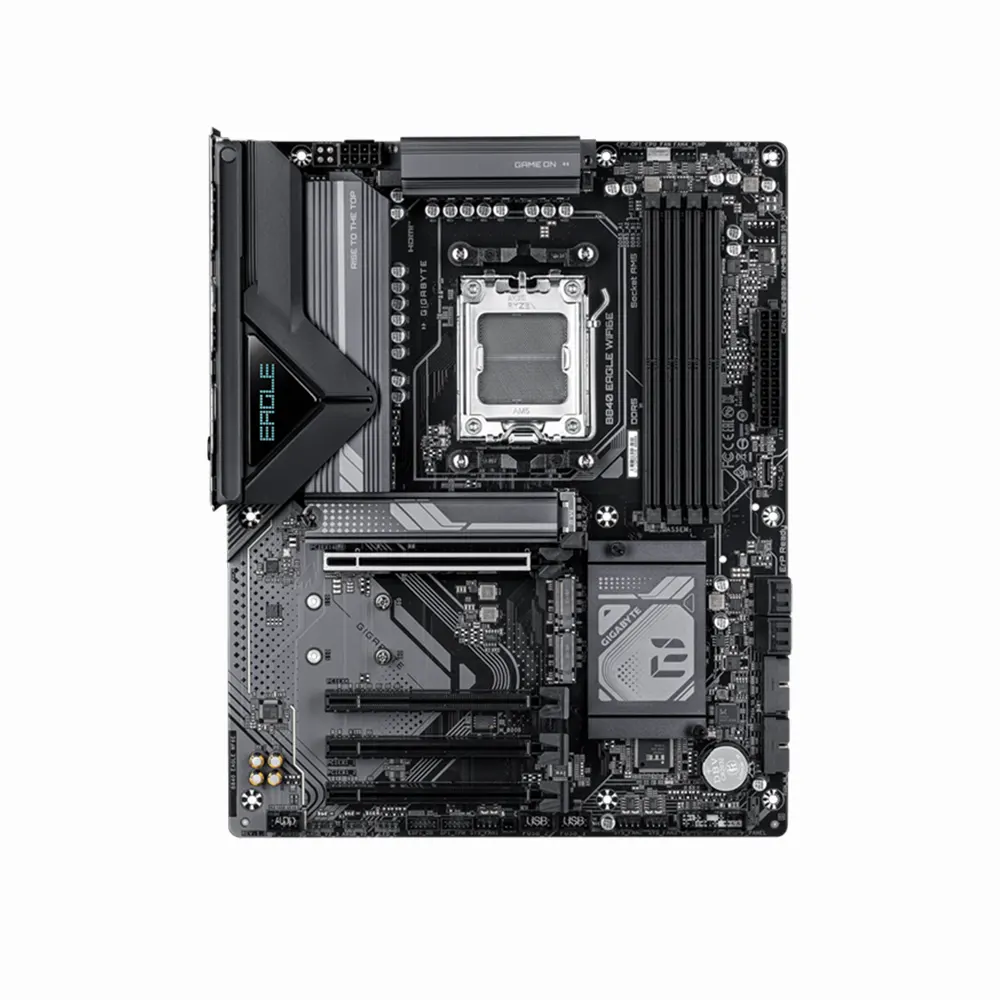

Gigabyte B840 EAGLE WIFI6E, AM5, DDR5, Wi-Fi 6E, 2.5GbE Дънна платка

Gigabyte B840 EAGLE WIFI6E е ATX дънна платка за AMD AM5 конфигурации, базирана на чипсет AMD B840. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е подходяща основа за модерни гейминг, работни и универсални настолни системи с DDR5 памет, Wi-Fi 6E и 2.5GbE мрежа.

Серията EAGLE предлага балансирана комбинация от актуална платформа, стабилна работа и практични функции за сглобяване. Платката използва Digital Twin 8+2+2 фазово VRM решение, VRM Thermal Armor Advanced, M.2 Thermal Guard и удобства като WIFI EZ-Plug, PCIe EZ-Latch Plus, M.2 EZ-Latch Plus и M.2 EZ-Latch Click.

За памет Gigabyte B840 EAGLE WIFI6E разполага с четири DDR5 DIMM слота с капацитет до 256 GB, двуканална архитектура и поддръжка на AMD EXPO и XMP профили. Поддържаните скорости достигат до 8200 MT/s при овърклок, като реалната съвместимост зависи от процесора, паметта и конкретната конфигурация.

Разширението включва основен PCIe 4.0 x16 слот от процесора, допълнителен PCIe 3.0 x16 слот в x4 режим и два PCIe 3.0 x16 слота, работещи в x1 режим. За съхранение са налични три M.2 слота, включително два PCIe 4.0 M.2 слота от процесора и един PCIe 3.0 M.2 слот от чипсета, както и четири SATA 6 Gb/s конектора.

Свързаността включва Realtek 2.5GbE LAN, Realtek Wi-Fi 6E RTL8852CE, Bluetooth 5.3, HDMI 2.1, DisplayPort 1.4, USB 3.2 Gen 2 Type-C на задния панел и USB Type-C конектор за преден панел. Допълнителни функции като Smart Fan 6, Hi-Fi Audio, Audio Noise Guard, RGB Fusion, Q-Flash Plus, Q-Flash, Smart Backup, UC BIOS, Gigabyte Control Center и Q-Flash Auto Scan улесняват сглобяването, настройката и поддръжката на системата.

Детайлни характеристики

• Марка: Gigabyte
• Модел: B840 EAGLE WIFI6E
• Код на производителя: B840 EAGLE WF6E
• EAN: 4719331876975
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Сокет: AM5
• Чипсет: AMD B840
• Захранване: Digital Twin 8+2+2 фазово VRM решение, VRM Thermal Armor Advanced и UD Solid Pin захранващ конектор
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор
• Памет:
  • 4 x DDR5 DIMM слота
  • До 256 GB системна памет
  • Двуканална архитектура
  • Поддръжка на DDR5 8200 / 8000 / 7950 / 7900 / 7800 / 7600 / 7400 / 7200 / 7000 / 6800 / 6600 / 6400 / 6200 / 6000 / 5800 / 5600 MT/s OC и 5200 / 4800 / 4400 MT/s
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на AMD EXPO и XMP профили
  • D5 Bionic Corsa и HyperTune BIOS функции за оптимизация на DDR5 паметта
• Видео изходи:
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3 и HDR; поддръжката зависи от процесора
  • 1 x DisplayPort 1.4, до 3840 x 2160 при 144 Hz; поддръжката зависи от процесора
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора
  • PCIEX16 работи в PCIe 4.0 x16 режим с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • PCIEX16 работи в PCIe 4.0 x8 режим с AMD Ryzen 8000 Phoenix 1 процесори
  • PCIEX16 работи в PCIe 4.0 x4 режим с AMD Ryzen 8000 Phoenix 2 процесори
  • PCIEX16 слотът поддържа видеокарта или NVMe SSD устройство
  • 1 x PCI Express x16 слот от чипсета, PCIe 3.0, работещ в x4 режим
  • 2 x PCI Express x16 слота от чипсета, PCIe 3.0, работещи в x1 режим
  • PCIEX4 споделя пропускателна способност с PCIEX1_1 и PCIEX1_2; PCIEX4 работи до x2 режим при инсталирано устройство в PCIEX1_1 или PCIEX1_2
  • PCIe EZ-Latch Plus за по-лесно освобождаване на видеокарта
• Съхранение:
  • 1 x M.2 конектор M2A_CPU от процесора, Socket 3, M key, формати 25110 / 22110 / 2580 / 2280
  • M2A_CPU поддържа PCIe 4.0 x4/x2 SSD устройства с AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори
  • 1 x M.2 конектор M2B_CPU от процесора, Socket 3, M key, формати 25110 / 22110 / 2580 / 2280
  • M2B_CPU поддържа PCIe 4.0 x4/x2 SSD устройства с AMD Ryzen 9000, Ryzen 7000 и Ryzen 8000 Phoenix 1 процесори
  • M2B_CPU поддържа PCIe 4.0 x2 SSD устройства с AMD Ryzen 8000 Phoenix 2 процесори
  • 1 x M.2 конектор M2C_SB от чипсета, Socket 3, M key, формати 25110 / 22110 / 2580 / 2280, PCIe 3.0 x4/x2
  • 4 x SATA 6 Gb/s конектора
  • M.2 Thermal Guard
  • M.2 EZ-Latch Plus и M.2 EZ-Latch Click за по-лесен монтаж на SSD устройства и M.2 радиатор
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за NVMe SSD устройства; RAID 5 е наличен само с AMD Ryzen 9000 Series процесори; RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s
• Wi-Fi: Realtek Wi-Fi 6E RTL8852CE, 802.11 a/b/g/n/ac/ax, 2.4 GHz / 5 GHz / 6 GHz, 11ax 160 MHz, 2T2R антени; наличността на 6 GHz канали зависи от регионалните регулации
• Bluetooth: Bluetooth 5.3
• USB:
  • Заден панел: 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • Заден панел: 1 x USB 3.2 Gen 2 Type-A
  • Заден панел: 2 x USB 3.2 Gen 1
  • Заден панел: 4 x USB 2.0/1.1
  • Преден панел: 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка
  • Преден панел: 2 x USB 3.2 Gen 1 конектора за 4 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 2 x USB 2.0/1.1 конектора за 4 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, Hi-Fi Audio, висококачествени аудио кондензатори и Audio Noise Guard
• Охлаждане:
  • VRM Thermal Armor Advanced
  • M.2 Thermal Guard
  • Smart Fan 6
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за процесорен вентилатор или водна помпа
  • 3 x конектора за системни вентилатори
  • 1 x конектор за системен вентилатор или водна помпа
  • Следене на напрежение, температура, обороти на вентилаторите и дебит на водно охлаждане
  • Предупреждение при отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използвания вентилатор или помпа
• RGB и осветление: RGB Fusion, 3 x addressable RGB Gen2 LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Q-Flash Plus бутон
  • 1 x Clear CMOS бутон
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • 1 x USB 3.2 Gen 2 Type-A
  • 2 x USB 3.2 Gen 1
  • 4 x USB 2.0/1.1
  • 1 x RJ-45 LAN порт
  • 2 x конектора за антени 2T2R
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 3 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка за преден панел
  • 2 x USB 3.2 Gen 1 конектора
  • 2 x USB 2.0/1.1 конектора
  • 1 x TPM конектор за GC-TPM2.0 SPI V2 модул
  • 1 x reset jumper
  • 1 x Clear CMOS jumper
  • WIFI EZ-Plug
  • EZ Debug Zone
  • Q-Flash Auto Scan
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, UC BIOS, Q-Flash, Q-Flash Plus и Q-Flash Auto Scan
• Софтуер и функции: Gigabyte Control Center, Smart Backup, RGB Fusion, Smart Fan 6, X3D Turbo Mode, D5 Bionic Corsa, HyperTune BIOS, HWiNFO интеграция и Norton Internet Security OEM версия
• Операционна система: Windows 11 64-bit, Windows 10 64-bit
• Форм фактор: ATX, 30.5 x 24.4 см
• Гаранция: 36 месеца
