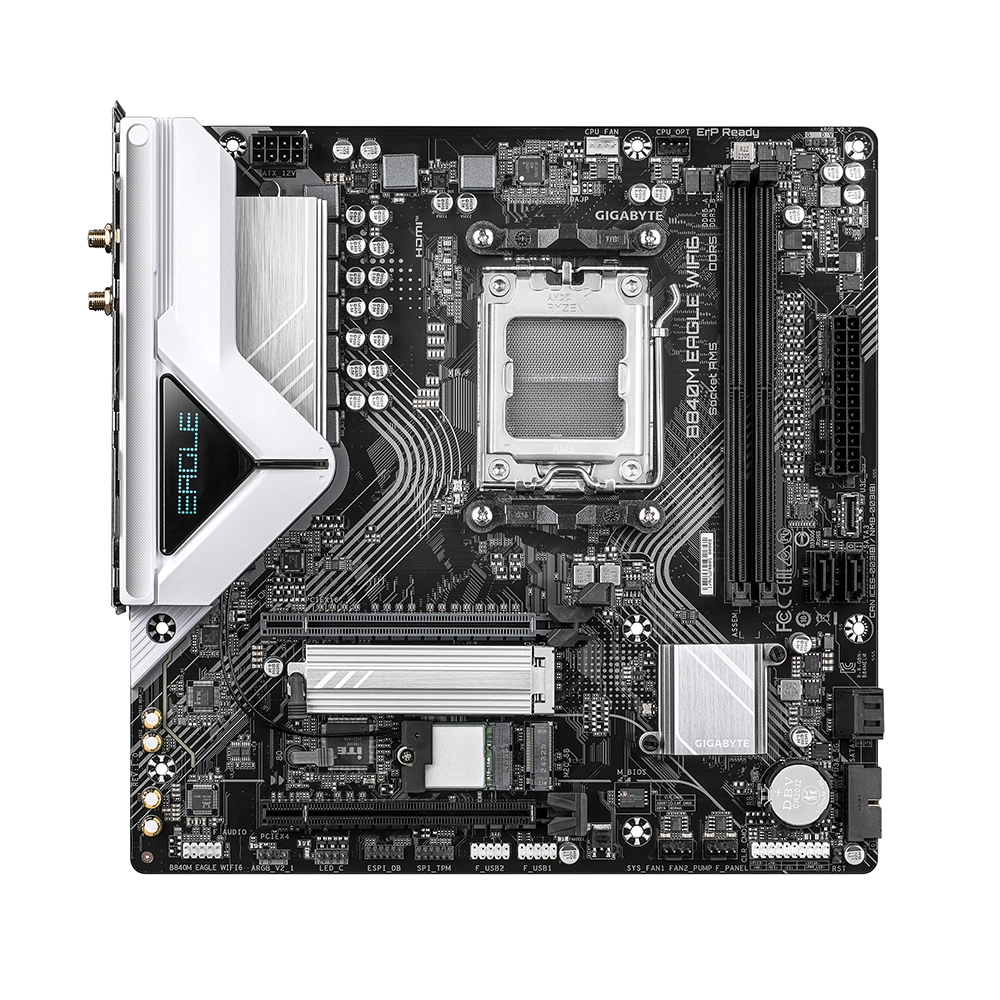

Gigabyte B840M EAGLE WIFI6, AM5, DDR5, Wi-Fi 6, 2.5GbE Дънна платка

Gigabyte B840M EAGLE WIFI6 rev. 1.0/1.1 е microATX дънна платка за AMD AM5 конфигурации, базирана на чипсет AMD B840. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е подходяща основа за компактни домашни, офис, работни и гейминг системи с DDR5 памет.

Платката предлага практична комбинация от актуална AM5 платформа, Wi-Fi 6 безжична свързаност, Realtek 2.5GbE LAN и два M.2 слота в 24.4 x 24.4 см формат. Тя е насочена към конфигурации, при които са важни компактният размер, стабилната мрежа, бързото NVMe съхранение и лесното обслужване на системата.

Захранването използва 5+2+2 Digital VRM дизайн, 2X Copper PCB, качествени дросели и кондензатори, както и 8-pin CPU захранващ конектор с UD Solid Pin дизайн. Охлаждането е подпомогнато от VRM Thermal Armor Advanced с 5 W/mK термоподложка, M.2 Thermal Guard и Smart Fan 6 с четири PWM/DC вентилаторни конектора.

За памет Gigabyte B840M EAGLE WIFI6 разполага с два DDR5 DIMM слота с капацитет до 128 GB, двуканална архитектура и поддръжка на AMD EXPO и XMP профили. Официално посочените скорости достигат до 7600 MT/s при овърклок, като реалната съвместимост зависи от използвания процесор, паметта и конкретната конфигурация.

Разширението включва основен PCIe 4.0 x16 слот от процесора, допълнителен PCIe 3.0 x4 слот от чипсета и два M.2 слота за SSD устройства. Първият M.2 слот работи през процесора с PCIe 4.0 x4/x2 поддръжка, а вторият е свързан към чипсета и поддържа PCIe 3.0 x2 SSD устройства.

Свързаността включва Realtek Wi-Fi 6 RTL8851BE, Bluetooth 5.3, Realtek 2.5GbE LAN, HDMI 2.1, DisplayPort 1.4, USB 3.2 Gen 1 портове на задния панел и USB Type-C конектор за преден панел. Допълнителни функции като X3D Turbo Mode, D5 Bionic Corsa, Zenith-Memory, HyperTune BIOS, Q-Flash Plus, Q-Flash Auto Scan, M.2 EZ-Latch, PCIe EZ-Latch, EZ-Debug Zone, RGB Fusion и Gigabyte Control Center улесняват сглобяването, настройката и поддръжката.

Детайлни характеристики

• Марка: Gigabyte
• Модел: B840M EAGLE WIFI6
• Ревизия: 1.0 / 1.1
• Код на производителя: B840M EAGLE WIFI6
• EAN: 4719331868970
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Сокет: AM5
• Чипсет: AMD B840
• Захранване: 5+2+2 Digital VRM дизайн, 5 VCore фази DrMOS 60A, 2 SOC фази DrMOS 60A, 2 MISC фази Ppak, 2X Copper PCB, качествени дросели и кондензатори, VRM Thermal Armor Advanced
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор с UD Solid Pin дизайн
• Памет:
  • 2 x DDR5 DIMM слота
  • До 128 GB системна памет
  • Двуканална архитектура
  • Поддръжка на DDR5 7600 / 7200 / 7000 / 6800 / 6600 / 6400 / 6200 / 6000 / 5800 / 5600 MT/s OC и 5200 / 4800 / 4400 MT/s
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на AMD EXPO и XMP профили
  • D5 Bionic Corsa, Zenith-Memory и Infinite Memory Performance функции за оптимизация на DDR5 паметта
• Видео изходи:
  • 1 x DisplayPort 1.4, до 3840 x 2160 при 144 Hz, HDR; поддръжката зависи от процесора
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3 и HDR; поддръжката зависи от процесора
• Слотове за разширение:
  • 1 x PCI Express x16 слот PCIEX16 от процесора
  • PCIEX16 работи в PCIe 4.0 x16 режим с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • PCIEX16 работи в PCIe 4.0 x8 режим с AMD Ryzen 8000 Phoenix 1 процесори
  • PCIEX16 работи в PCIe 4.0 x4 режим с AMD Ryzen 8000 Phoenix 2 процесори
  • PCIEX16 слотът поддържа видеокарта или NVMe SSD устройство
  • 1 x PCI Express x16 слот от чипсета, PCIe 3.0, работещ в x4 режим
  • PCIe EZ-Latch за по-лесно освобождаване на видеокарта
• Съхранение:
  • 1 x M.2 конектор M2A_CPU от процесора, Socket 3, M key, формати 2580 / 2280
  • M2A_CPU поддържа PCIe 4.0 x4/x2 SSD устройства с AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори
  • 1 x M.2 конектор M2C_SB от чипсета, Socket 3, M key, формат 2280, PCIe 3.0 x2 SSD поддръжка
  • 4 x SATA 6 Gb/s конектора
  • M.2 Thermal Guard
  • M.2 EZ-Latch за по-лесен монтаж на M.2 SSD устройство
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за NVMe SSD устройства; RAID 5 е наличен само с AMD Ryzen 9000 Series процесори; RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s
• Wi-Fi: Realtek Wi-Fi 6 RTL8851BE, 802.11 a/b/g/n/ac/ax, 2.4 GHz / 5 GHz, 11ax 80 MHz; реалната скорост зависи от средата и използваното мрежово оборудване
• Bluetooth: Bluetooth 5.3
• USB:
  • Заден панел: 2 x USB 3.2 Gen 1
  • Заден панел: 4 x USB 2.0/1.1
  • Преден панел: 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка
  • Преден панел: 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 2 x USB 2.0/1.1 конектора за 4 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, Hi-Fi Audio и висококачествени аудио кондензатори
• Охлаждане:
  • VRM Thermal Armor Advanced с 5 W/mK термоподложка
  • M.2 Thermal Guard
  • Smart Fan 6
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за процесорен вентилатор или водна помпа
  • 1 x конектор за системен вентилатор
  • 1 x конектор за системен вентилатор или водна помпа
  • Общо 4 PWM/DC вентилаторни конектора
  • Dual Fan Curve Mode
  • Поддръжка на вентилатори и водни помпи до 24W на конектор с Over-Current Protection
  • Следене на напрежение, температура, обороти на вентилаторите и дебит на водно охлаждане
  • Предупреждение при отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използвания вентилатор или помпа
• RGB и осветление: RGB Fusion, 2 x addressable RGB Gen2 LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x PS/2 порт за клавиатура или мишка
  • 4 x USB 2.0/1.1
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x Q-Flash Plus бутон
  • 2 x USB 3.2 Gen 1
  • 1 x RJ-45 LAN порт
  • 2 x SMA конектора за антени 2T2R
  • 3 x аудио жака
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 2 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка за преден панел
  • 1 x USB 3.2 Gen 1 конектор
  • 2 x USB 2.0/1.1 конектора
  • 1 x TPM конектор за GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 модул
  • 1 x reset jumper
  • 1 x Clear CMOS jumper
  • M.2 EZ-Latch
  • PCIe EZ-Latch
  • EZ-Debug Zone с диагностични LED индикатори
  • Q-Flash Plus
  • Q-Flash Auto Scan
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, HyperTune BIOS, Q-Flash, Q-Flash Plus и Q-Flash Auto Scan
• Софтуер и функции: Gigabyte Control Center, Smart Backup, RGB Fusion, Smart Fan 6, X3D Turbo Mode, D5 Bionic Corsa, Zenith-Memory, AORUS AI SNATCH, HyperTune BIOS, Norton Internet Security OEM версия и софтуер за управление на LAN пропускателната способност
• Операционна система: Windows 11 64-bit, Windows 10 64-bit
• Форм фактор: microATX, 24.4 x 24.4 см
• Гаранция: 36 месеца
