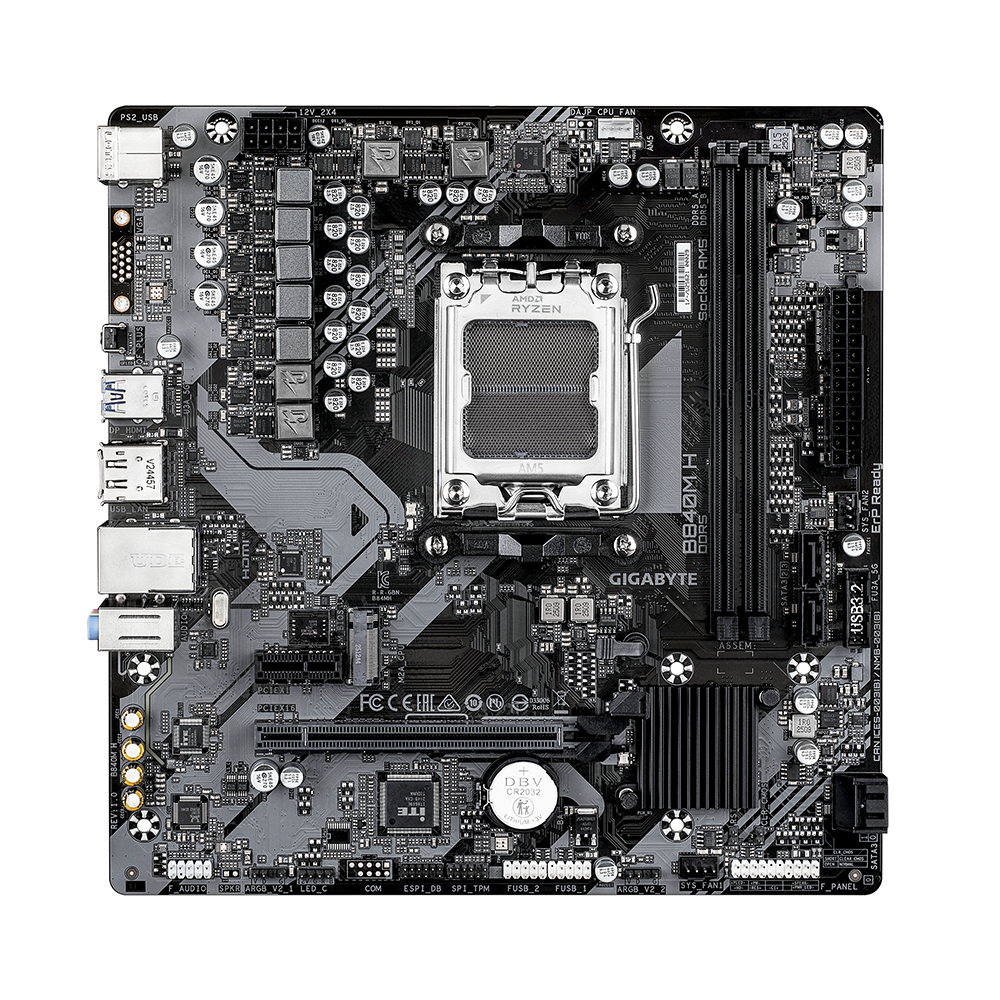

Gigabyte B840M H, AM5, DDR5, PCIe 4.0 Дънна платка

Gigabyte B840M H е Micro-ATX дънна платка с чипсет AMD B840 и сокет AM5, предназначена за процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът предлага DDR5 памет, PCIe 4.0 за видеокарта и NVMe SSD, четири SATA 6 Gbps порта, Gigabit Ethernet и основните интерфейси за изграждане на съвременна AMD конфигурация.

Захранващата секция използва 5+2+2 цифрова VRM конфигурация с 24-pin ATX и 8-pin процесорен захранващ конектор. За охлаждането и управлението на вентилаторите са предвидени три вентилаторни конектора и Smart Fan 6. Платката предлага PWM/DC управление на съвместими вентилатори, персонализирани криви и функция Fan Stop.

Двата DDR5 DIMM слота поддържат до 128 GB памет в Dual Channel режим. Налични са AMD EXPO и Intel XMP профили, както и честоти до DDR5-7200 MT/s при овърклок. Реално поддържаната честота зависи от процесора, модулите памет и тяхната конфигурация.

Основният слот за видеокарта работи до PCIe 4.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. При Ryzen 8000 Series работният режим зависи от конкретния процесор - до PCIe 4.0 x8 за Phoenix 1 и до PCIe 4.0 x4 за Phoenix 2. Единственият M.2 слот е свързан към процесора и поддържа PCIe 4.0 x4 NVMe SSD с формати 2280 и 2580.

Задният панел включва DisplayPort 1.4, HDMI 2.1, два USB 5 Gbps Type-A, четири USB 2.0, Gigabit LAN, PS/2 и три аудио жака. Видеоизходите работят при инсталиран процесор с интегрирана графика. Допълнително са налични Q-Flash Plus за актуализиране на BIOS, два ARGB Gen2 и един RGB конектор за осветление, както и вътрешни USB хедъри за предния панел на компютърната кутия.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: B840M H
• MPN/SKU: B840M H
• EAN/GTIN: 4719331877880
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD B840
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: Micro-ATX
• Цвят: черен

Захранване и охлаждане

• Захранваща секция: 5+2+2 Digital VRM
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin ATX 12 V
• CPU вентилатор: 1 x конектор
• Системни вентилатори: 2 x конектора
• Общо вентилаторни конектори: 3
• Управление: Smart Fan 6
• Вентилаторни режими: PWM/DC според свързаното устройство
• Функции: Fan Stop и персонализирани вентилаторни криви

Оперативна памет

• Тип: DDR5
• Слотове: 2 x DIMM
• Максимален капацитет: 128 GB
• Максимален капацитет на модул: 64 GB
• Архитектура: Dual Channel
• Стандартни скорости: DDR5-4400 / 4800 / 5200 MT/s
• Овърклок скорости: DDR5-5600 / 6000 / 6200 / 6400 / 6600 / 6666 / 6800 / 7000 / 7200 MT/s
• Тип памет: non-ECC Un-buffered DDR5
• Профили: AMD EXPO и Intel XMP
• Забележка: максималната честота зависи от инсталирания процесор и конфигурацията на паметта

PCIe слотове

• PCIEX16: PCIe 4.0 x16, директно от процесора
• Ryzen 9000 / 7000: до PCIe 4.0 x16
• Ryzen 8000 Phoenix 1: до PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: до PCIe 4.0 x4
• Допълнителен слот: PCIe 3.0 x1 от чипсета

Съхранение и RAID

• M.2 слотове: 1
• M.2 интерфейс: PCIe 4.0 x4/x2, директно от процесора
• M.2 формати: 2280 / 2580
• SATA: 4 x SATA 6 Gbps
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• RAID 5: поддържа се само с Ryzen 9000 Series
• SATA RAID: RAID 0, RAID 1 и RAID 10

Видео изходи

• DisplayPort: 1 x DisplayPort 1.4
• Максимална резолюция през DisplayPort: 3840 x 2160 при 144 Hz
• HDMI: 1 x HDMI 2.1 TMDS
• Максимална резолюция през HDMI: 4096 x 2160 при 60 Hz
• HDCP: 2.3 през HDMI
• Условие: видеоизходите изискват процесор с интегрирана графика

Мрежова свързаност и аудио

• LAN: Realtek Gigabit Ethernet
• Кабелна скорост: 1 Gbps / 100 Mbps / 10 Mbps
• Wi-Fi: няма вграден модул
• Bluetooth: няма вграден модул
• Аудио: Realtek High Definition Audio
• Аудио канали: 2 / 4 / 5.1 / 7.1

Задни интерфейси

• USB 3.2 Gen 1 Type-A: 2 x 5 Gbps
• USB 2.0 Type-A: 4
• DisplayPort: 1
• HDMI: 1
• LAN: 1 x RJ-45
• PS/2: 1 x комбиниран порт
• Аудио: 3 x 3.5 мм
• BIOS: 1 x Q-Flash Plus бутон

Вътрешни интерфейси и RGB

• USB 3.2 Gen 1: 1 x хедър за 2 допълнителни порта
• USB 2.0: 2 x хедъра за 4 допълнителни порта
• ARGB: 2 x Addressable RGB Gen2 хедъра
• RGB: 1 x RGB LED хедър
• TPM: 1 x хедър за GC-TPM2.0 SPI V2
• Преден панел: 1 x системен хедър
• Предно аудио: 1 x аудио хедър
• Clear CMOS: 1 x jumper
• Reset: 1 x jumper

BIOS и софтуер

• BIOS: 256 Mbit AMI UEFI
• Актуализиране: Q-Flash и Q-Flash Plus
• Софтуер: Gigabyte Control Center
• Мониторинг: напрежения, температури, обороти на вентилатори и предупреждение при отказ
• Операционни системи: Windows 11 64-bit и Windows 10 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 230 x 225 мм
• Гаранция: 36 месеца
