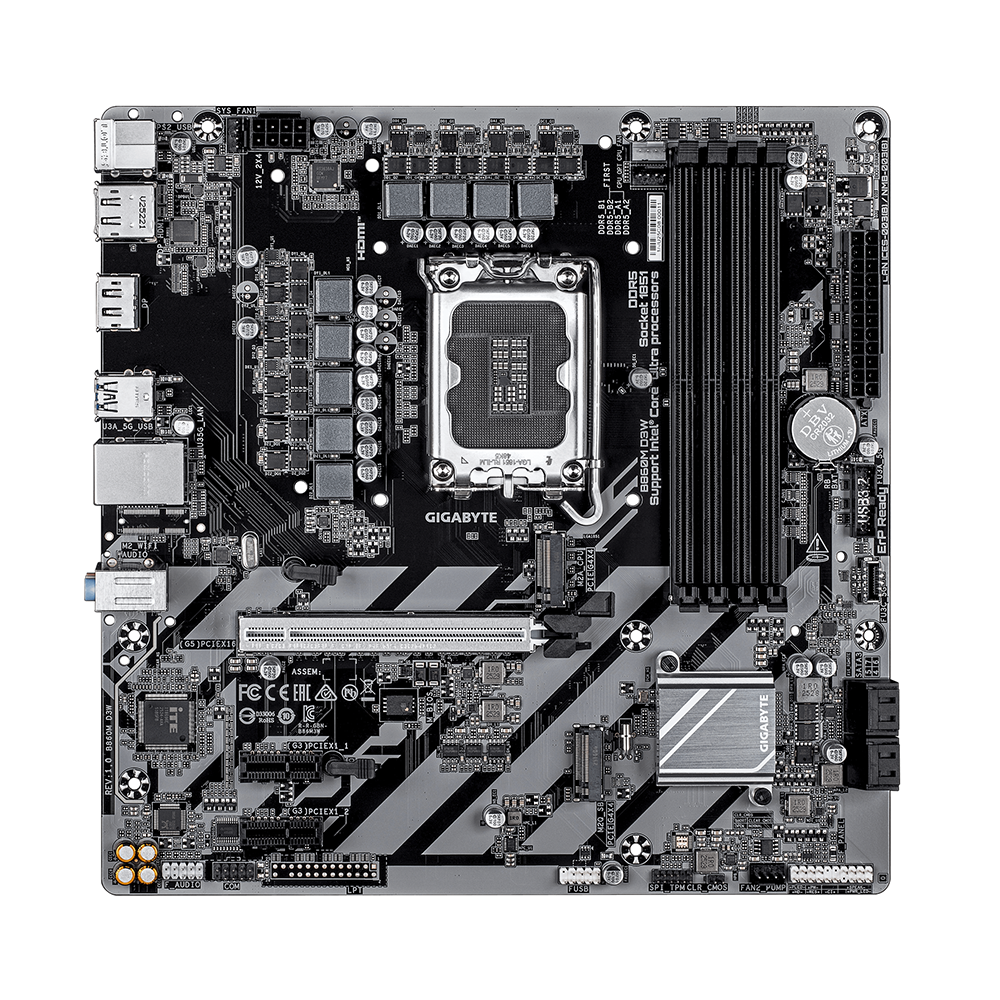

Gigabyte B860M D3W, LGA1851, DDR5, PCIe 5.0 Дънна платка

Gigabyte B860M D3W е Micro-ATX дънна платка с Intel B860 чипсет и LGA1851 сокет за процесори Intel Core Ultra Series 2. Моделът предлага четири DDR5 DIMM слота, PCIe 5.0 x16 за видеокарта, два PCIe 4.0 M.2 слота, четири SATA порта и Gigabit Ethernet. Компактният формат позволява използване в компютърни кутии с поддръжка на Micro-ATX.

Захранващата секция използва 4+1+2 Hybrid VRM конфигурация, 24-pin ATX захранване и един 8-pin процесорен конектор с UD Solid Pin контакти. Платката разполага с пасивно охлаждане на чипсета, а RL-ILM процесорният механизъм е предназначен за по-равномерно притискане на процесора в сокета.

Четирите DDR5 DIMM слота поддържат до 256 GB памет в Dual Channel режим, Intel XMP и овърклок честоти до 9066 MT/s. Достижимата честота зависи от процесора, избраните модули и броя инсталирани DIMM устройства. Поддържат се и ECC UDIMM модули, но те работят в non-ECC режим.

Основният PCIe слот е свързан директно към процесора и работи до PCIe 5.0 x16. Допълнителните два PCIe слота са PCIe 3.0 x1. За SSD устройства са налични два PCIe 4.0 x4 M.2 слота във формат 2280 - един от процесора и един от чипсета. Четирите SATA 6 Gbps порта поддържат RAID 0, RAID 1, RAID 5 и RAID 10.

Задният панел разполага с два DisplayPort 2.1 изхода, HDMI 2.1, три USB 5 Gbps Type-A порта, три USB 2.0 порта, Gigabit LAN и три аудио жака. Вътрешният USB 3.2 Gen 1 Type-C конектор позволява свързване на преден USB-C порт на съвместима компютърна кутия. За сглобяване и диагностика са предвидени PCIe EZ-Latch, EZ-Debug светодиоди и управление на вентилаторите чрез BIOS и Gigabyte Control Center.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: B860M D3W
• MPN/SKU: B860M D3W
• EAN/GTIN: 4719331880613
• Платформа: Intel
• Сокет: LGA1851
• Чипсет: Intel B860 Express
• Съвместими процесори: Intel Core Ultra Series 2
• Форм фактор: Micro-ATX
• Цвят: черен / тъмнокафяв

Захранване и конструкция

• Захранваща схема: 4+1+2 Hybrid VRM
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin ATX 12 V
• Захранващ конектор: UD Solid Pin
• Чипсет: пасивно охлаждане
• Сокет: RL-ILM механизъм

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 GB
• Режим: Dual Channel
• Стандартни скорости: 5600 / 6400 MT/s
• Максимална OC скорост: до 9066 MT/s
• Профили: Intel XMP
• Памет: non-ECC Un-buffered DDR5
• ECC модули: поддържат се в non-ECC режим
• Забележка: максималната честота зависи от процесора и конфигурацията на паметта

PCIe слотове

• Основен слот: PCIe 5.0 x16 от процесора
• Допълнителни слотове: 2 x PCIe 3.0 x1 от чипсета
• Монтаж: PCIe EZ-Latch
• Основен слот: PCIe UD Slot

Съхранение и RAID

• M.2 слотове: 2
• M2A_CPU: PCIe 4.0 x4/x2, формат 2280, от процесора
• M2Q_SB: PCIe 4.0 x4/x2, формат 2280, от чипсета
• SATA: 4 x SATA 6 Gbps
• SATA RAID: RAID 0, RAID 1, RAID 5 и RAID 10

Графични изходи

• DisplayPort: 2 x DisplayPort 2.1, до 3840 x 2160 при 144 Hz
• HDMI: 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz
• HDCP: 2.3 през HDMI
• Монитори: до 3 едновременно при съвместим процесор
• Условие: изисква процесор с интегрирана графика

Мрежа и аудио

• LAN: Realtek Gigabit Ethernet
• Мрежова скорост: 1 Gbps / 100 Mbps / 10 Mbps
• Wi-Fi: няма вграден модул
• Bluetooth: няма вграден модул
• Аудио: Realtek High Definition Audio
• Аудио канали: 2 / 4 / 5.1 / 7.1

Задни интерфейси

• USB 3.2 Gen 1 Type-A: 3 x 5 Gbps
• USB 2.0 Type-A: 3
• DisplayPort: 2
• HDMI: 1
• LAN: 1 x RJ-45
• PS/2: 1 x комбиниран порт
• Аудио: 3 x 3.5 мм

Вътрешни конектори и охлаждане

• Преден USB Type-C: 1 x USB 3.2 Gen 1, до 5 Gbps
• Предни USB 3.2 Gen 1: хедър за 2 порта
• Предни USB 2.0: хедър за 2 порта
• CPU вентилатор: 1 x конектор
• CPU вентилатор / помпа: 1 x комбиниран конектор
• Системен вентилатор: 1 x конектор
• Системен вентилатор / помпа: 1 x комбиниран конектор
• TPM: 1 x SPI TPM хедър
• COM: 1 x сериен конектор
• Clear CMOS: 1 x jumper
• Диагностика: EZ-Debug светодиоди

BIOS и софтуер

• BIOS: 256 Mbit AMI UEFI
• BIOS актуализация: Q-Flash
• Управление: Gigabyte Control Center
• Мониторинг: напрежение, температура, вентилатори и предупреждение при отказ
• Операционни системи: Windows 11 64-bit и Windows 10 64-bit
• Ограничение: Intel NPU драйверът и Intel 800 Platform Performance Package се поддържат само под Windows 11

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 244 x 244 мм
• Гаранция: 36 месеца
