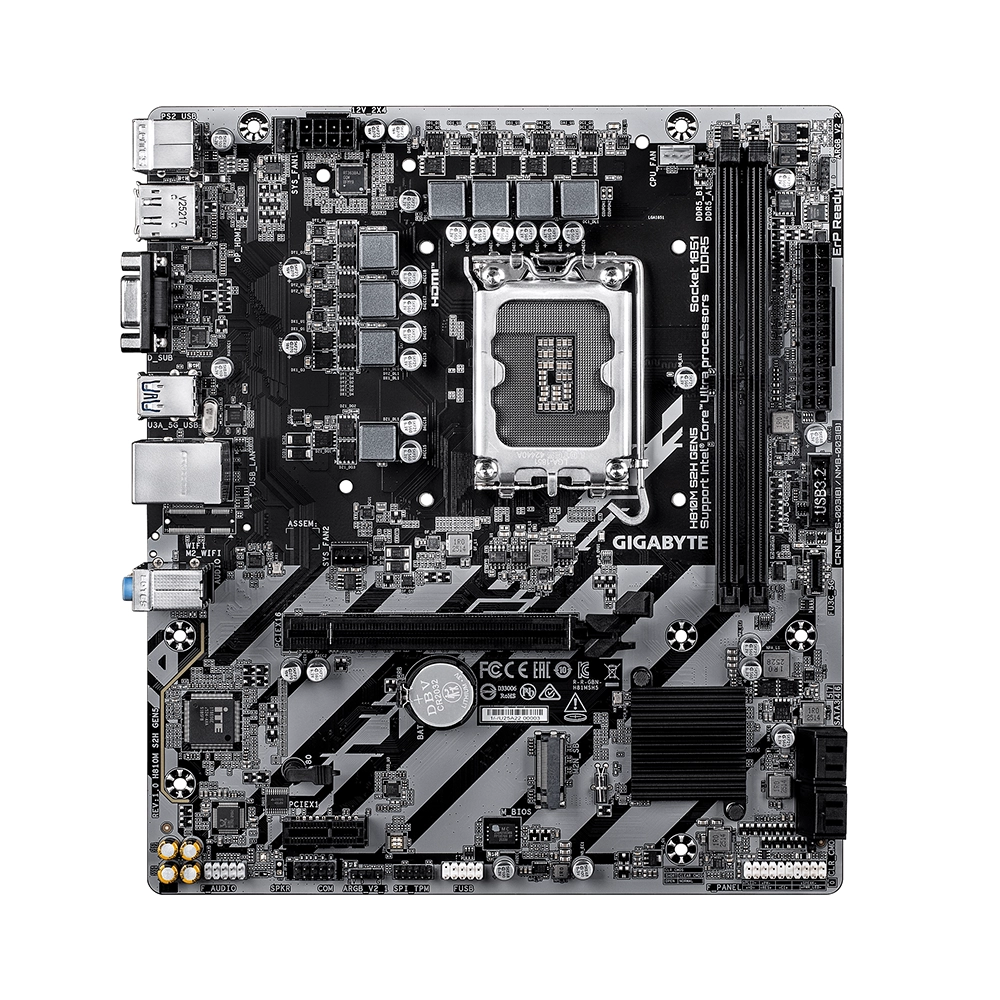

Gigabyte H810M S2H GEN5, LGA1851, DDR5, PCIe 5.0 Дънна платка

Gigabyte H810M S2H GEN5 е microATX дънна платка за Intel LGA1851 конфигурации, базирана на чипсет Intel H810 Express. Моделът поддържа Intel Core Ultra процесори Series 2 и е подходяща основа за компактни офис, домашни и универсални настолни системи с DDR5 памет.

Платката е насочена към практични конфигурации, при които са важни актуална Intel платформа, базова стабилност, PCIe 5.0 слот за видеокарта и достъпно NVMe съхранение. Въпреки компактния 24.4 x 21.5 см формат, моделът предлага два DDR5 DIMM слота, един PCIe 5.0 x16 слот, един M.2 PCIe 4.0 слот и четири SATA 6 Gb/s конектора.

Захранването използва 4+1+2 Hybrid Power Design с 8-pin CPU захранващ конектор с UD Solid Pin дизайн. За охлаждане и управление на системата са налични Smart Fan 6, чипсетен радиатор, един конектор за процесорен вентилатор и два конектора за системни вентилатори с възможност за следене на напрежение, температура, обороти и дебит на водно охлаждане.

За памет Gigabyte H810M S2H GEN5 поддържа DDR5 6400/5600 MT/s модули, двуканална архитектура и капацитет до 128 GB. Налична е поддръжка на XMP профили, ECC un-buffered модули в non-ECC режим и non-ECC un-buffered памет, като реалната скорост зависи от процесора, модулите и конкретната конфигурация.

Свързаността включва HDMI 2.1, DisplayPort 2.1 и D-Sub видеоизходи, Realtek GbE LAN, USB 3.2 Gen 1 Type-C конектор за преден панел, USB 3.2 Gen 1 портове и Realtek 7.1-канален HD аудио кодек. Допълнителни функции като PCIe EZ-Latch, EZ-Debug Zone, Q-Flash, Q-Flash Auto Scan, RGB Fusion, Gigabyte Control Center и Hi-Fi Audio с Audio Noise Guard улесняват сглобяването, диагностиката и поддръжката.

Детайлни характеристики

• Марка: Gigabyte
• Модел: H810M S2H GEN5
• Код на производителя: H810M S2H GEN5
• EAN: 4719331880057
• Съвместими процесори: Intel Core Ultra процесори Series 2
• Сокет: LGA1851
• Чипсет: Intel H810 Express
• Захранване: 4+1+2 Hybrid Power Design, UD Power Connector и 8-pin CPU захранващ конектор с UD Solid Pin дизайн
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор
• Памет:
  • 2 x DDR5 DIMM слота
  • До 128 GB системна памет
  • До 64 GB капацитет на единичен DIMM модул
  • Двуканална архитектура
  • Поддръжка на DDR5 6400 / 5600 MT/s модули
  • Поддръжка на ECC Un-buffered DIMM 1Rx8 / 2Rx8 модули, работещи в non-ECC режим
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на Extreme Memory Profile XMP модули
• Видео изходи:
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3
  • 1 x DisplayPort 2.1, до 3840 x 2160 при 60 Hz
  • 1 x D-Sub, до 1920 x 1200 при 60 Hz
  • Поддръжка на до три дисплея едновременно
  • Видеоизходите са налични при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора, PCIe 5.0, работещ в x16 режим
  • PCIEX16 слотът поддържа видеокарта или NVMe SSD устройство
  • 1 x PCI Express x1 слот от чипсета, PCIe 3.0, работещ в x1 режим
  • PCIe EZ-Latch за по-лесно освобождаване на видеокарта
• Съхранение:
  • 1 x M.2 конектор от чипсета, Socket 3, M key, формат 2280, PCIe 4.0 x4/x2 SSD поддръжка
  • 4 x SATA 6 Gb/s конектора
  • Поддръжка на PCIe 4.0 M.2 SSD устройства
• Мрежа: Realtek GbE LAN, 1 Gb/s / 100 Mb/s / 10 Mb/s
• USB:
  • Заден панел: 1 x USB 3.2 Gen 1
  • Заден панел: 5 x USB 2.0/1.1
  • Преден панел: 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка
  • Преден панел: 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 1 x USB 2.0/1.1 конектор за 2 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, Hi-Fi Audio, висококачествени аудио кондензатори и Audio Noise Guard
• Охлаждане:
  • Чипсетен радиатор
  • Smart Fan 6
  • 1 x конектор за процесорен вентилатор
  • 2 x конектора за системни вентилатори
  • Поддръжка на PWM и DC вентилатори и водни помпи
  • До 24W на вентилаторен конектор с вградена защита от претоварване
  • Следене на напрежение, температура, обороти на вентилаторите и дебит на водно охлаждане
  • Предупреждение при отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използвания вентилатор
  • Fan Stop функция и Dual Curve Mode
• RGB и осветление: RGB Fusion, 2 x addressable RGB Gen2 LED конектора
• Заден панел (I/O):
  • 1 x PS/2 порт за клавиатура или мишка
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x D-Sub
  • 1 x USB 3.2 Gen 1
  • 5 x USB 2.0/1.1
  • 1 x RJ-45 LAN порт
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 1 x M.2 Socket 3 конектор
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка за преден панел
  • 1 x USB 3.2 Gen 1 конектор
  • 1 x USB 2.0/1.1 конектор
  • 1 x TPM конектор за GC-TPM2.0 SPI V2 модул
  • 1 x сериен порт конектор
  • 1 x Clear CMOS jumper
  • EZ-Debug Zone с диагностични LED индикатори
  • Optimal DRAM Installation Indicator
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, UC BIOS, Q-Flash и Q-Flash Auto Scan
• Софтуер и функции: Gigabyte Control Center, Smart Backup, RGB Fusion, Smart Fan 6, Q-Flash, Q-Flash Auto Scan, HWiNFO интеграция и Norton Internet Security OEM версия
• Операционна система: Windows 11 64-bit, Windows 10 64-bit; Intel NPU драйверът и Intel 800 Platform Performance Package Installer се поддържат само под Windows 11
• Форм фактор: microATX, 24.4 x 21.5 см
• Гаранция: 36 месеца
