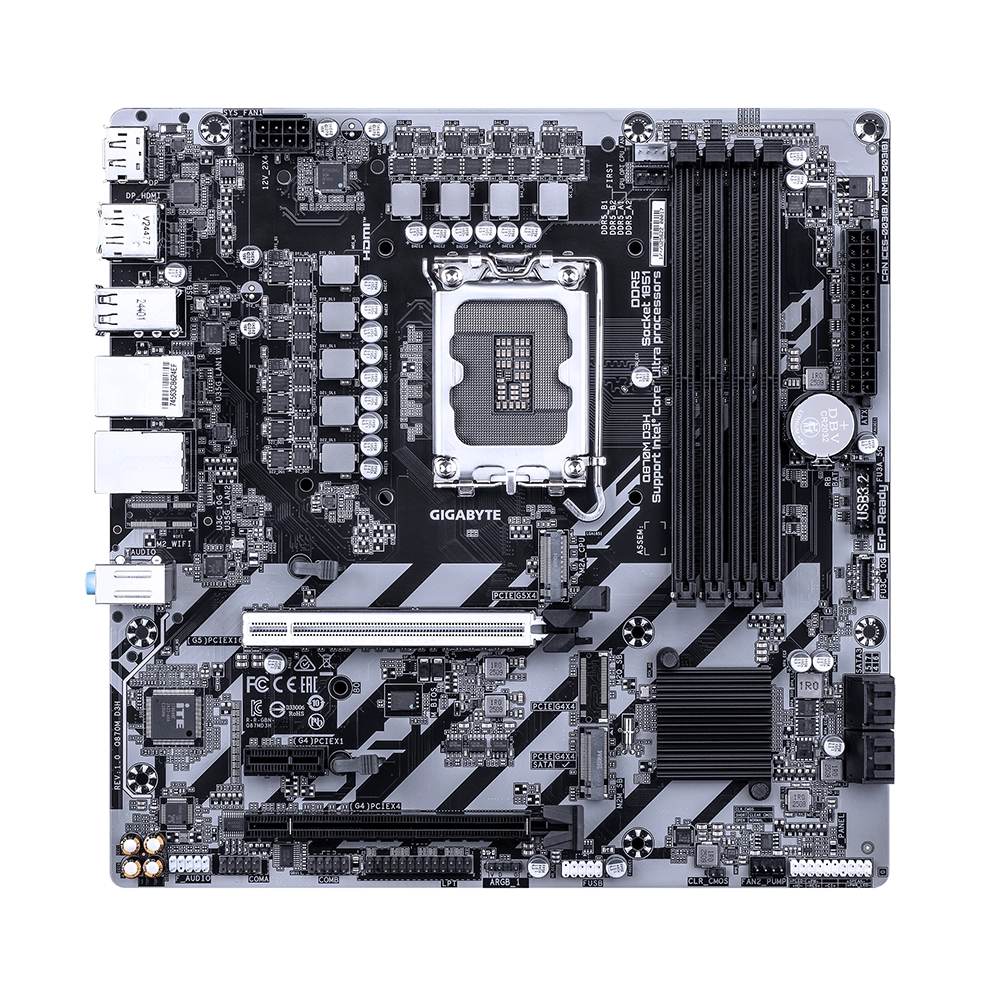

Gigabyte Q870M D3H, LGA1851, DDR5, 2.5GbE + GbE Дънна платка

Gigabyte Q870M D3H е microATX дънна платка за Intel LGA1851 конфигурации, базирана на чипсет Intel Q870 Express. Моделът поддържа Intel Core Ultra Processors Series 2 и е насочен към работни, бизнес и универсални настолни системи, при които са важни стабилността, двойната мрежова свързаност, дискретният TPM 2.0 модул и модерната DDR5 платформа.

Платката използва 4+1+2 фазов Hybrid VRM дизайн, 6-слойна печатна платка, Mid-Loss PCB и UD Solid Pin захранващ конектор за процесора. Gigabyte добавя и RL-ILM процесорен сокет, който подпомага по-добрия контакт и механична стабилност при монтаж на съвременни Intel Core Ultra процесори.

За памет Gigabyte Q870M D3H предлага четири DDR5 DIMM слота с капацитет до 256 GB, двуканална архитектура и поддръжка на XMP профили. Поддържаните DDR5 скорости достигат до 6400 MT/s според официалната спецификация, а D5 Bionic Corsa, DDR5 XMP Booster и HyperTune BIOS са насочени към по-лесна настройка и по-стабилна работа на паметта.

Разширението включва основен PCIe 5.0 x16 слот с PCIe UD Slot и PCIe EZ-Latch, допълнителен PCIe 4.0 x4 слот и PCIe 4.0 x1 слот. За съхранение са налични два M.2 слота с PCIe 4.0 поддръжка, единият от процесора и един от чипсета, както и четири SATA 6 Gb/s конектора за допълнителни устройства.

Свързаността включва Realtek 2.5GbE LAN и Intel GbE LAN, два DisplayPort изхода, HDMI, USB 3.2 Gen 2 Type-C на задния панел и USB 3.2 Gen 2 Type-C конектор за преден панел. Допълнителни функции като Infineon SLB 9672 TPM 2.0, Smart Fan 6, Hi-Fi Audio с висококачествени аудио кондензатори, Audio Noise Guard, RGB Fusion, Q-Flash, Smart Backup, UC BIOS, AI PerfDrive и Gigabyte Control Center правят модела подходящ за системи, при които практичността и надеждността са водещи.

Детайлни характеристики

• Марка: Gigabyte
• Модел: Q870M D3H
• Код на производителя: Q870M D3H
• EAN: 4719331876982
• Съвместими процесори: Intel Core Ultra Processors Series 2
• Сокет: LGA1851
• Чипсет: Intel Q870 Express
• TPM: Infineon SLB 9672, поддръжка на TPM 2.0
• Захранване: Hybrid 4+1+2 фазово VRM решение, 6-слойна печатна платка, Mid-Loss PCB, UD Solid Pin CPU захранващ конектор
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 1 x 8-pin ATX 12V CPU захранващ конектор
• Памет:
  • 4 x DDR5 DIMM слота
  • До 256 GB системна памет
  • Двуканална архитектура
  • Поддръжка на DDR5 6400 / 6200 / 6000 / 5800 / 5600 MT/s
  • Поддръжка на ECC Un-buffered DIMM 1Rx8 / 2Rx8 модули, работещи в non-ECC режим
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на Extreme Memory Profile XMP модули
  • D5 Bionic Corsa, DDR5 XMP Booster и HyperTune BIOS функции за оптимизация на паметта
• Видео изходи:
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3
  • 2 x DisplayPort 2.1, до 3840 x 2160 при 144 Hz
  • Поддръжка на до три дисплея едновременно
  • Графичните възможности зависят от използвания процесор
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора, PCIe 5.0, работещ в x16 режим
  • PCIEX16 слотът поддържа видеокарта или NVMe SSD устройство
  • 1 x PCI Express x16 слот от чипсета, PCIe 4.0, работещ в x4 режим
  • 1 x PCI Express x1 слот от чипсета, PCIe 4.0, работещ в x1 режим
  • PCIe UD Slot за основния PCIe 5.0 слот
  • PCIe EZ-Latch за по-лесно освобождаване на видеокарта
• Съхранение:
  • 1 x M.2 конектор от процесора, Socket 3, M key, формат 2280, PCIe 4.0 x4/x2 SSD поддръжка
  • 1 x M.2 конектор от чипсета, Socket 3, M key, формат 2280, SATA и PCIe 4.0 x4/x2 SSD поддръжка
  • 4 x SATA 6 Gb/s конектора
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства
• Мрежа:
  • Intel GbE LAN, 1 Gb/s
  • Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s
  • Двойна LAN конфигурация за по-гъвкава работна и мрежова среда
• USB:
  • 1 x USB 3.2 Gen 2 Type-C на задния панел
  • 1 x USB 3.2 Gen 2 Type-C конектор за преден панел
  • 3 x USB 3.2 Gen 1 порта на задния панел
  • 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта на преден панел
  • 4 x USB 2.0/1.1 порта на задния панел
  • 1 x USB 2.0/1.1 конектор за 2 допълнителни USB 2.0/1.1 порта на преден панел
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, Hi-Fi Audio, висококачествени аудио кондензатори и Audio Noise Guard
• Охлаждане:
  • Smart Fan 6
  • Радиатор на чипсета
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за процесорен вентилатор или водна помпа
  • 1 x конектор за системен вентилатор
  • 1 x конектор за системен вентилатор или водна помпа
  • Следене на напрежение, температура, обороти на вентилаторите и дебит на водно охлаждане
  • Предупреждение при отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използвания вентилатор или помпа
• RGB и осветление: RGB Fusion, 1 x addressable RGB Gen2 LED конектор
• Заден панел (I/O):
  • 2 x DisplayPort
  • 1 x HDMI
  • 1 x USB 3.2 Gen 2 Type-C
  • 3 x USB 3.2 Gen 1
  • 4 x USB 2.0/1.1
  • 2 x RJ-45 LAN порта
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 2 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x USB Type-C конектор с USB 3.2 Gen 2 поддръжка за преден панел
  • 1 x USB 3.2 Gen 1 конектор
  • 1 x USB 2.0/1.1 конектор
  • 2 x серийни конектора
  • 1 x паралелен конектор
  • 1 x Clear CMOS jumper
  • RL-ILM процесорен сокет
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, UC BIOS, AI PerfDrive, Q-Flash и Q-Flash Auto Scan
• Софтуер и функции: Gigabyte Control Center, Smart Backup, D5 Bionic Corsa, DDR5 XMP Booster, HyperTune BIOS, RGB Fusion, HWiNFO интеграция
• Операционна система: Windows 11 64-bit, Windows 10 64-bit; Intel NPU driver и Intel 800 Platform Performance Package Installer се поддържат само под Windows 11
• Форм фактор: microATX, 24.4 x 24.4 см
• Гаранция: 36 месеца
