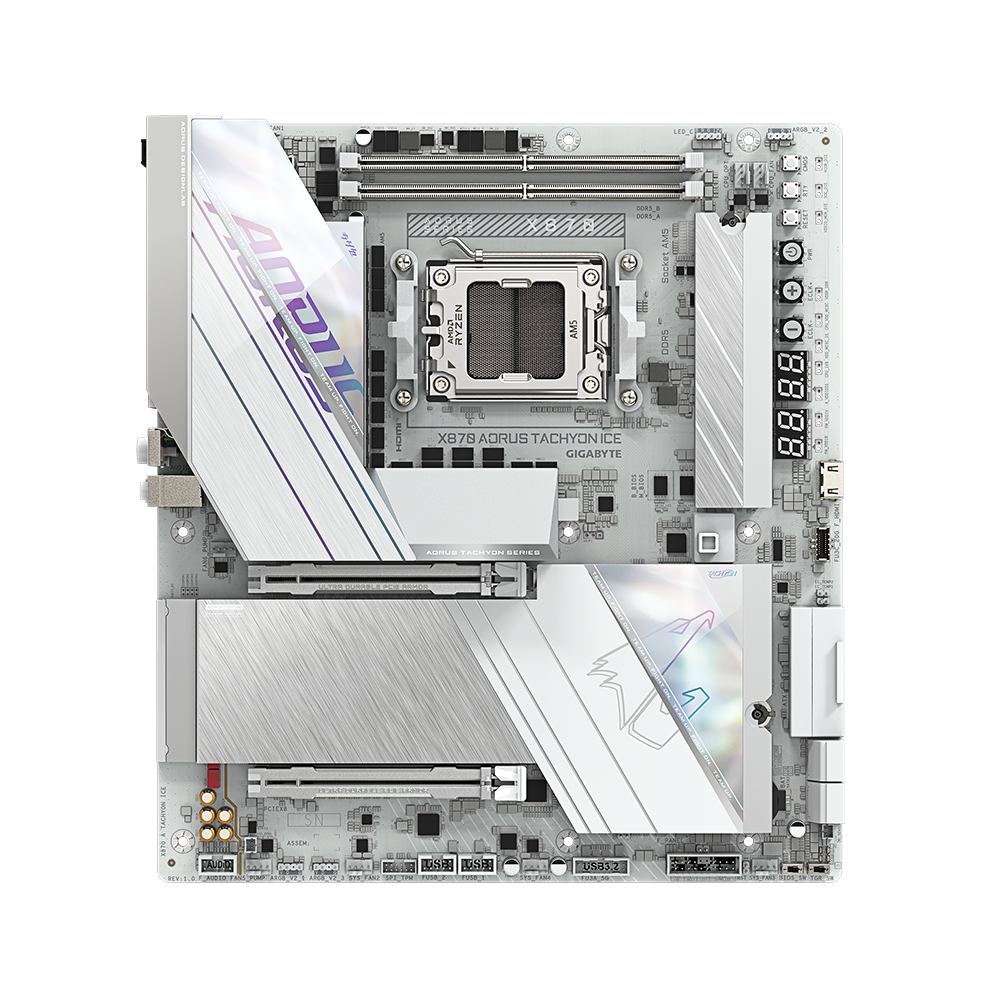

Gigabyte X870 AORUS TACHYON ICE, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

Gigabyte X870 AORUS TACHYON ICE е E-ATX дънна платка с чипсет AMD X870 и сокет AM5, създадена с акцент върху овърклок на процесора и DDR5 паметта. Поддържат се AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори, а двуслотовата DDR5 конфигурация позволява оптимизирано трасиране на сигналите и официално заявени скорости до DDR5-9600 МТ/с при овърклок.

Захранващата секция използва 18+2+2 Digital VRM дизайн. VCore частта е изградена с 18 фази и 110 A Smart Power Stage, SOC секцията използва 2 фази с 80 A, а платката разполага с два 8-pin процесорни захранващи конектора. Конструкцията включва 10-слойна Low-Loss PCB с 2X Copper и разширено пасивно охлаждане на VRM и M.2 зоната.

За разширителни карти са налични два физически PCIe x16 слота, свързани директно към процесора. При Ryzen 9000 и Ryzen 7000 основният слот работи до PCIe 5.0 x16, а вторият до PCIe 5.0 x8; при използване на втория слот основният преминава до x8. С Ryzen 8000 вторият слот не е достъпен, а режимът на основния зависи от конкретния процесор.

За съхранение са предвидени три M.2 позиции и четири SATA 6 Гбит/с порта. Основният M.2 слот поддържа PCIe 5.0 x4 при Ryzen 9000 и Ryzen 7000 и PCIe 4.0 x4 при Ryzen 8000, а останалите два M.2 слота използват PCIe 4.0 връзки от X870 чипсета. Поддържат се RAID конфигурации както за NVMe, така и за SATA устройства.

Свързаността включва Realtek 5GbE LAN, Realtek Wi-Fi 7 и Bluetooth 5.4, както и USB4 Type-C с до 40 Гбит/с и DisplayPort функционалност. TACHYON платформата добавя специализирани средства за овърклок директно върху платката - бутони за промяна на CPU clock, Cold Reset, OC Trigger, BIOS превключвател, точки за измерване на напрежение, OC Ignition и DualBIOS.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: X870 AORUS TACHYON ICE
• MPN/SKU: X870 A TACHYON ICE
• EAN/GTIN: 4719331874933
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: E-ATX
• Цвят: бял / сребрист ICE дизайн

Захранване, PCB и охлаждане

• Захранваща секция: 18+2+2 Digital VRM
• VCore: 18 фази с 110 A Smart Power Stage, 9+9 паралелен дизайн
• SOC: 2 фази с 80 A Smart Power Stage
• MISC: 2 фази
• Основно захранване: 1 x 24-pin ATX с UD Solid Pin
• CPU захранване: 2 x 8-pin ATX 12 V с UD Solid Pin
• Печатна платка: 10-слойна Low-Loss PCB с 2X Copper
• VRM охлаждане: VRM Thermal Armor Advanced
• Термоподложки: 12 W/mK
• M.2 охлаждане: M.2 Thermal Guard Ext.
• Основен PCIe слот: PCIe UD Slot X с метално укрепване

Оперативна памет

• Тип: DDR5
• Слотове: 2 x DIMM
• Максимален капацитет: 128 ГБ
• Максимален капацитет на модул: 64 ГБ
• Архитектура: Dual Channel
• Максимална посочена скорост: DDR5-9600 МТ/с (OC)
• Поддържани скорости: DDR5-4400 / 4800 / 5200 / 5600(OC) / 6000(OC) / 6200(OC) / 6400(OC) / 6600(OC) / 6666(OC) / 6800(OC) / 7000(OC) / 7200(OC) / 7600(OC) / 7800(OC) / 8000(OC) / 8200(OC) / 8400(OC) / 8600(OC) / 8800(OC) / 9200(OC) / 9600(OC) МТ/с
• Поддържана памет: ECC и non-ECC un-buffered DDR5
• Профили: AMD EXPO и Intel XMP
• Конструкция: Memory UD Slot и оптимизирано 1DPC трасиране за овърклок
• Забележка: максималната скорост зависи от процесора, модулите, BIOS версията и конкретната конфигурация

PCIe слотове

• PCIEX16: физически x16 слот, свързан директно към процесора
• Ryzen 9000 / 7000: PCIEX16 работи до PCIe 5.0 x16
• Ryzen 8000 Phoenix 1: PCIEX16 работи до PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: PCIEX16 работи до PCIe 4.0 x4
• PCIEX8: втори физически x16 слот, свързан директно към процесора
• Ryzen 9000 / 7000: PCIEX8 работи до PCIe 5.0 x8
• Споделяне на линии: при използване на PCIEX8 основният PCIEX16 слот работи до x8
• Ryzen 8000: PCIEX8 не е достъпен
• Ограничение: PCIEX16 поддържа видеокарта или NVMe SSD устройство

Съхранение и RAID

• M.2 слотове: 3
• M2A_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000 и PCIe 4.0 x4/x2 с Ryzen 8000
• M2A_CPU формати: 25110 / 22110 / 2580 / 2280
• M2B_SB: PCIe 4.0 x4/x2 от чипсета, формати 22110 / 2280
• M2D_SB: PCIe 4.0 x2 от чипсета, формати 22110 / 2280
• SATA: 4 x SATA 6 Гбит/с
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• NVMe RAID 5: наличен само с AMD Ryzen 9000 Series
• SATA RAID: RAID 0, RAID 1 и RAID 10
• Монтаж: M.2 EZ-Latch Plus и M.2 EZ-Latch Click

Видео изходи

• USB4 Type-C: DisplayPort 1.4 видеоизход с HDR
• Максимална резолюция през USB4: до 3840 x 2160 при 240 Хц
• HDMI: 1 x HDMI 2.1, до 4096 x 2160 при 60 Хц
• HDCP: HDCP 2.3
• HDR: поддържа се
• Вътрешен HDMI: 1 x HDMI 1.4, до 1920 x 1080 при 30 Хц
• Условие: видеоизходите използват интегрираната графика на съвместимия процесор

Мрежова и безжична свързаност

• LAN контролер: Realtek 5GbE
• Кабелна мрежа: 5 / 2.5 / 1 Гбит/с и 100 Мбит/с
• Wi-Fi контролер: Realtek RTL8922AE
• Wi-Fi: Wi-Fi 7, IEEE 802.11a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала: до 160 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R с WIFI EZ-Plug
• Забележка: Wi-Fi 7 функциите изискват Windows 11 SV3; използването на 6 GHz зависи от местните регулации

Аудио

• Аудио кодек: Realtek ALC1220
• Канали: 2 / 4 / 5.1 / 7.1 High Definition Audio
• DSD: задният Line Out поддържа DSD аудио
• Цифров аудио изход: Optical S/PDIF
• Компоненти: аудиофилски кондензатори

Задни интерфейси

• USB4 Type-C: 1 x до 40 Гбит/с с DisplayPort функционалност
• USB 3.2 Gen 2 Type-A: 3
• USB 3.2 Gen 1 Type-A: 4
• HDMI: 1 x HDMI
• LAN: 1 x RJ-45 5GbE
• Wi-Fi: 2 x антенни конектора
• PS/2: 1 x порт за клавиатура
• PS/2: 1 x порт за мишка
• Аудио: 2 x 3.5 мм жака
• Цифров аудио изход: 1 x Optical S/PDIF
• Бутони: Q-Flash Plus и OC Ignition

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 2x2, до 20 Гбит/с
• Предни USB 3.2 Gen 1: 1 x хедър за общо до 2 порта
• USB 2.0: 2 x хедъра за общо до 4 порта
• Преден системен панел: 1 x хедър
• Предно аудио: 1 x хедър
• TPM: 1 x конектор за GC-TPM2.0 SPI V2
• Вътрешен HDMI: 1
• Температурни сензори: 2 x хедъра
• Детекция на шум: 1 x хедър

Охлаждане, RGB и ARGB

• CPU вентилатор: 1 x конектор
• CPU вентилатор / водна помпа: 1 x комбиниран конектор
• Системни вентилатори: 4 x конектора
• Системен вентилатор / водна помпа: 2 x комбинирани конектора
• Общо вентилаторни / помпени конектори: 8
• ARGB: 3 x Addressable RGB Gen2 LED конектора
• RGB: 1 x RGB LED конектор
• Управление: Smart Fan 6
• Подсветка: RGB Fusion
• Мониторинг: напрежения, температури, обороти на вентилаторите, дебит на водно охлаждане, отказ на вентилатор и детекция на шум

Овърклок функции и диагностика

• Power: вграден бутон
• Reset: вграден бутон
• Clear CMOS: вграден бутон и отделен jumper
• Cold Reset: вграден RTY бутон
• CPU Clock: ECLK+ и ECLK- бутони
• OC Trigger: TGR_SW превключвател
• BIOS: физически BIOS_SW превключвател
• Измерване: точки за директно измерване на напрежения
• OC Ignition: бутон на задния панел
• X3D оптимизация: X3D Turbo Mode
• Памет: D5 Bionic Corsa и AORUS AI SNATCH функции за настройка и овърклок

BIOS и софтуер

• BIOS: 2 x 256 Mbit Flash
• Тип: лицензиран AMI UEFI BIOS
• DualBIOS: поддържа се
• BIOS обновяване: Q-Flash и Q-Flash Plus
• Софтуер: Gigabyte Control Center
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: E-ATX
• Размери: 305 x 275 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x Gigabyte X870 AORUS TACHYON ICE дънна платка
• 1 x ръководство за потребителя
• 1 x кратко ръководство за монтаж
• 1 x заден I/O щит
• 1 x Wi-Fi антена
• 2 x SATA кабела
• 1 x CPU OC задна плоча
• 3 x M.2 термоподложки
• 1 x кабел за детекция на шум
• 2 x термисторни кабела
• 1 x G Connector
