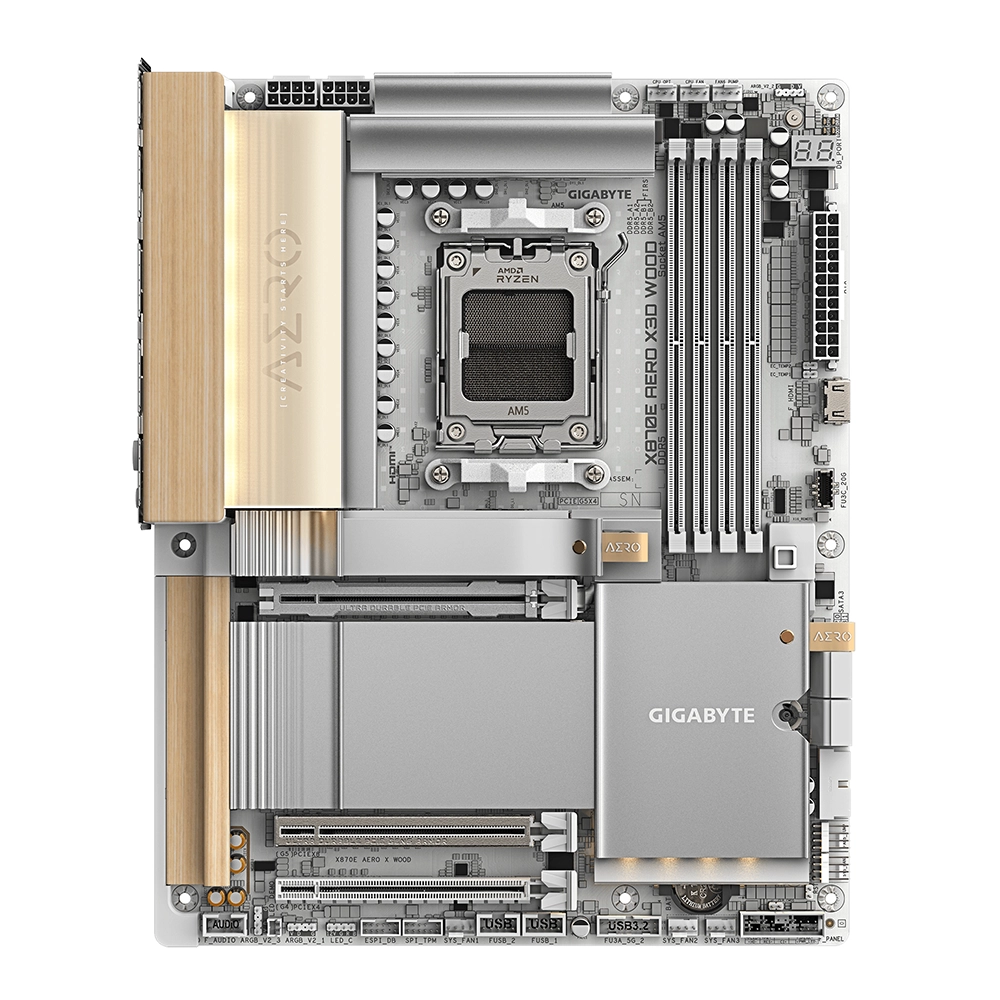

Gigabyte X870E AERO X3D WOOD, AM5, DDR5, Wi-Fi 7, Dual 5GbE Дънна платка

Gigabyte X870E AERO X3D WOOD е ATX дънна платка от висок клас за AMD AM5 конфигурации, базирана на чипсет AMD X870E. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е насочен към гейминг, творчески, ентусиастки и високопроизводителни настолни системи с DDR5 памет, PCIe 5.0, USB4 и Wi-Fi 7 свързаност.

Серията AERO е ориентирана към конфигурации с премиум визия и силна функционалност, а X870E AERO X3D WOOD добавя отличителна дървесна текстура, светъл дизайн и кожен pull tab елемент за по-специално визуално оформление. Това я прави подходяща за системи, при които външният вид на компонентите е важен, без да се жертват възможностите за разширение, охлаждане и свързаност.

Платката използва Digital Twin 16+2+2 фазово VRM решение, 8-слойна печатна платка, 2X Copper PCB, качествени дросели и кондензатори, както и два 8-pin CPU захранващи конектора със Solid Pin дизайн. Охлаждането включва VRM Thermal Armor Advanced, M.2 Thermal Guard L, M.2 Thermal Guard Ext., PCB Thermal Plate и разширени възможности за управление на вентилатори и помпи чрез Smart Fan 6.

За памет Gigabyte X870E AERO X3D WOOD предлага четири DDR5 DIMM слота с капацитет до 256 GB, двуканална архитектура и поддръжка на AMD EXPO и XMP профили. Официално посочените скорости достигат до 9000 MT/s при овърклок, като функции като X3D Turbo Mode 2.0, D5 Bionic Corsa и Infinite-Memory са насочени към оптимизация на производителността при съвременни Ryzen и DDR5 конфигурации.

Разширението включва два PCIe 5.0 x16 слота от процесора, като вторият работи до x8 режим, и допълнителен PCIe 4.0 x16 слот от чипсета, работещ в x4 режим. За съхранение са налични четири M.2 слота, включително два PCIe 5.0 M.2 слота от процесора, два PCIe 4.0 M.2 слота от чипсета и четири SATA 6 Gb/s конектора.

Свързаността е сред най-силните страни на модела и включва два Realtek 5GbE LAN контролера, MediaTek Wi-Fi 7 MT7927/RZ738 с 320 MHz канална ширина, Bluetooth 5.4, два USB4 Type-C порта с DisplayPort видеоизход, USB 20Gbps Type-C на задния панел и USB 20Gbps Type-C конектор за преден панел. Допълнителни функции като WIFI EZ-Plug, PCIe EZ-Latch Plus, M.2 EZ-Match, M.2 EZ-Latch Click, M.2 EZ-Latch Plus, Q-Flash Plus, Clear CMOS бутон, Power бутон, Reset бутон, вътрешен HDMI за Sensor Panel Link и Gigabyte Control Center улесняват сглобяването, настройката и поддръжката.

Детайлни характеристики

• Марка: Gigabyte
• Модел: X870E AERO X3D WOOD
• Код на производителя: X870E AERO X WOOD
• EAN: 4719331878481
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Сокет: AM5
• Чипсет: AMD X870E
• Дизайн: AERO WOOD дизайн със светла цветова схема, дървесна текстура, кожен pull tab елемент, M.2 EZ-Flex, M.2 EZ-Match, WIFI EZ-Plug и PCIe EZ-Latch Plus
• Захранване: Digital Twin 16+2+2 фазово VRM решение, 8+8 паралелен дизайн на захранването, 8-слойна печатна платка, 2X Copper PCB, качествени дросели и кондензатори
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 2 x 8-pin ATX 12V CPU захранващи конектора със Solid Pin дизайн
• Памет:
  • 4 x DDR5 DIMM слота
  • До 256 GB системна памет
  • Двуканална архитектура
  • Поддръжка на DDR5 9000 / 8800 / 8600 / 8400 / 8000 / 7800 / 7600 / 7200 / 7000 / 6800 / 6600 / 6400 / 6200 / 6000 / 5600 MT/s OC и 5200 / 4800 / 4400 MT/s
  • Поддръжка на non-ECC Un-buffered DIMM модули
  • Поддръжка на AMD EXPO и XMP профили
  • D5 Bionic Corsa и Infinite-Memory функции за оптимизация на DDR5 паметта
• Видео изходи:
  • 2 x USB4 Type-C с DisplayPort видеоизход, до 3840 x 2160 при 240 Hz, DisplayPort 1.4 и HDR; поддръжката зависи от процесора
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3 и HDR; поддръжката зависи от процесора
  • 1 x вътрешен HDMI порт за преден/вътрешен дисплей, до 1920 x 1080 при 30 Hz; поддръжката зависи от процесора
• Слотове за разширение:
  • 1 x PCI Express x16 слот PCIEX16 от процесора
  • PCIEX16 работи в PCIe 5.0 x16 режим с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • PCIEX16 работи в PCIe 4.0 x8 режим с AMD Ryzen 8000 Phoenix 1 процесори
  • PCIEX16 работи в PCIe 4.0 x4 режим с AMD Ryzen 8000 Phoenix 2 процесори
  • 1 x PCI Express x16 слот PCIEX8 от процесора, работещ до PCIe 5.0 x8 с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • PCIEX8 се изключва при използване на AMD Ryzen 8000 Phoenix 1 или Phoenix 2 процесор
  • PCIEX8 споделя пропускателна способност с PCIEX16; при инсталирано устройство в PCIEX8 слотът PCIEX16 работи до x8 режим
  • PCIEX16 и PCIEX8 поддържат видеокарта или NVMe SSD устройство; при една видеокарта се препоръчва използване на PCIEX16
  • 1 x PCI Express x16 слот от чипсета, PCIe 4.0, работещ в x4 режим
  • PCIe UD Slot X за основния PCIe 5.0 слот
  • PCIe EZ-Latch Plus за по-лесно освобождаване на видеокарта
• Съхранение:
  • Общо 4 x M.2 слота и 4 x SATA 6 Gb/s конектора
  • 1 x M.2 конектор M2A_CPU от процесора, Socket 3, M key, формати 2580 / 2280
  • M2A_CPU поддържа PCIe 5.0 x4/x2 SSD устройства с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • M2A_CPU поддържа PCIe 4.0 x4/x2 SSD устройства с AMD Ryzen 8000 Phoenix 1 и Phoenix 2 процесори
  • 1 x M.2 конектор M2B_CPU от процесора, Socket 3, M key, формати 22110 / 2280
  • M2B_CPU поддържа PCIe 5.0 x4/x2 SSD устройства с AMD Ryzen 9000 и Ryzen 7000 Series процесори
  • M2B_CPU споделя пропускателна способност с ASMedia USB4 контролера; при инсталирано устройство в M2B_CPU M2B_CPU и USB4 портът работят до x2 пропускателна способност
  • При AMD Ryzen 8000 Phoenix 1 или Phoenix 2 процесор USB4 портът, поддържан от ASMedia USB4 контролера, работи до x2 пропускателна способност, а M2B_CPU става недостъпен
  • 2 x M.2 конектора M2C_SB и M2D_SB от чипсета, Socket 3, M key, формати 22110 / 2280, PCIe 4.0 x4/x2
  • 4 x SATA 6 Gb/s конектора
  • M.2 Thermal Guard L, M.2 Thermal Guard Ext., M.2 EZ-Flex, M.2 EZ-Match, M.2 EZ-Latch Click и M.2 EZ-Latch Plus
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за NVMe SSD устройства; RAID 5 е наличен само с AMD Ryzen 9000 Series процесори; RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа:
  • 2 x Realtek 5GbE LAN контролера
  • Скорости 5 Gb/s / 2.5 Gb/s / 1 Gb/s / 100 Mb/s
  • Двойна LAN конфигурация за по-гъвкава мрежова, работна и творческа среда
• Wi-Fi: MediaTek Wi-Fi 7 MT7927, RZ738, 802.11 a/b/g/n/ac/ax/be, 2.4 GHz / 5 GHz / 6 GHz, 11be 320 MHz, 2T2R антени и Directional Ultra-high gain антена; Wi-Fi 7 функциите изискват Windows 11 SV3, а наличността на 6 GHz канали зависи от регионалните регулации
• Bluetooth: Bluetooth 5.4; версията може да се променя според обновленията на Wi-Fi чипсета
• USB:
  • Заден панел: 2 x USB4 Type-C
  • Заден панел: 1 x USB Type-C с USB 3.2 Gen 2x2 поддръжка
  • Заден панел: 5 x USB 3.2 Gen 2 Type-A
  • Заден панел: 3 x USB 3.2 Gen 1
  • Преден панел: 1 x USB Type-C конектор с USB 3.2 Gen 2x2 поддръжка
  • Преден панел: 2 x USB 3.2 Gen 1 конектора за 4 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 2 x USB 2.0/1.1 конектора за 4 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek ALC1220 аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, DSD поддръжка през задния Line Out жак и S/PDIF изход
• Охлаждане:
  • VRM Thermal Armor Advanced
  • M.2 Thermal Guard L
  • M.2 Thermal Guard Ext.
  • PCB Thermal Plate
  • Smart Fan 6
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за процесорен вентилатор или водна помпа
  • 4 x конектора за системни вентилатори
  • 2 x конектора за системен вентилатор или водна помпа
  • 2 x конектора за температурни сензори
  • 1 x конектор за детекция на шум
  • Следене на напрежение, температура, обороти на вентилаторите, дебит на водно охлаждане и шум
  • Предупреждение при отказ на вентилатор
  • Управление на оборотите на вентилаторите; поддръжката зависи от използвания вентилатор или помпа
• RGB и осветление: RGB Fusion, 3 x addressable RGB Gen2 LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Q-Flash Plus бутон
  • 1 x Clear CMOS бутон
  • 1 x Power бутон
  • 1 x Reset бутон
  • 1 x HDMI
  • 2 x USB4 Type-C с DisplayPort видеоизход
  • 1 x USB Type-C с USB 3.2 Gen 2x2 поддръжка
  • 5 x USB 3.2 Gen 2 Type-A
  • 3 x USB 3.2 Gen 1
  • 2 x RJ-45 LAN порта
  • 2 x конектора за антени 2T2R
  • 2 x аудио жака
  • 1 x оптичен S/PDIF изход
• Вътрешни конектори и екстри:
  • 4 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x USB Type-C конектор с USB 3.2 Gen 2x2 поддръжка за преден панел
  • 2 x USB 3.2 Gen 1 конектора
  • 2 x USB 2.0/1.1 конектора
  • 1 x TPM конектор за GC-TPM2.0 SPI V2 модул
  • 1 x вътрешен HDMI порт за Sensor Panel Link
  • 1 x reset jumper
  • 1 x Clear CMOS jumper
  • 2 x конектора за температурни сензори
  • 1 x конектор за детекция на шум
  • WIFI EZ-Plug
  • PCIe EZ-Latch Plus
  • M.2 EZ-Match
  • M.2 EZ-Latch Plus
  • M.2 EZ-Latch Click
  • Multi-key с функция Reset по подразбиране
• BIOS: 1 x 512 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, Q-Flash и Q-Flash Plus
• Софтуер и функции: Gigabyte Control Center, Smart Backup, RGB Fusion, Smart Fan 6, X3D Turbo Mode 2.0, DriverBIOS, D5 Bionic Corsa, Infinite-Memory и Norton Internet Security OEM версия
• Операционна система: Windows 11 64-bit
• Форм фактор: ATX, 30.5 x 24.4 см
• Гаранция: 36 месеца
