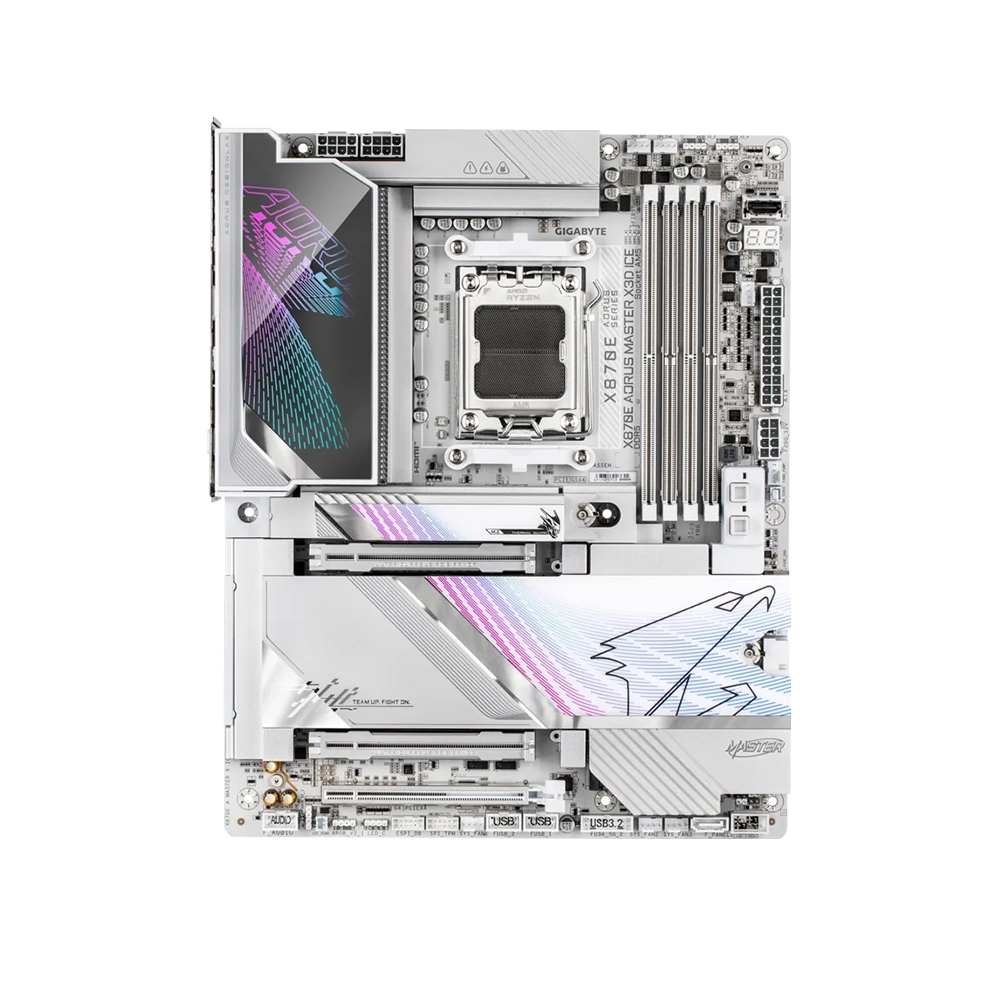

Gigabyte X870E AORUS MASTER X3D ICE, AM5, DDR5, Wi-Fi 7, 10GbE Дънна платка

Gigabyte X870E AORUS MASTER X3D ICE е ATX дънна платка от висок клас с чипсет AMD X870E и сокет AM5, предназначена за системи с AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори. ICE вариантът използва светла бяло-сребриста цветова схема и комбинира PCIe 5.0, DDR5 памет, пет M.2 позиции, USB4, Wi-Fi 7 и два отделни кабелни мрежови контролера с до 10GbE и 5GbE скорост.

Захранващата секция е изградена като 18+2+2 Digital Twin VRM решение. Осемнадесетте VCore фази и двете SOC фази използват 110 A Smart Power Stage, а двете MISC фази са с 60 A Dr.MOS. Платката използва 8-слойна Server-grade PCB конструкция с 2X Copper, два 8-pin процесорни захранващи конектора и масивно VRM охлаждане с директно контактуваща топлинна тръба и 12 W/mK термоподложки.

Четирите DDR5 DIMM слота поддържат общо до 256 ГБ памет в Dual Channel режим и честоти до DDR5-9000 МТ/с при овърклок. Поддържат се AMD EXPO и Intel XMP профили. За съхранение са налични общо пет M.2 слота - два PCIe 5.0 и три PCIe 4.0 - плюс два SATA 6 Гбит/с порта, като част от PCIe, M.2 и USB4 ресурсите се споделят и конфигурацията трябва да се съобрази с използвания процесор и инсталираните устройства.

Основният PCIe слот работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. Вторият процесорен слот може да работи до PCIe 5.0 x8, но при използването му основният слот се понижава до x8. С Ryzen 8000 вторият слот не е достъпен, а основният работи до PCIe 4.0 x8 или x4 според конкретния процесор. Чипсетният PCIe 4.0 x4 слот споделя ресурс с един от M.2 слотовете и се деактивира при неговото използване.

Свързаността включва Realtek 10GbE и Realtek 5GbE LAN, MediaTek Wi-Fi 7 с 320 MHz канал и Bluetooth 5.4. Задният панел разполага с два USB4 Type-C порта с DisplayPort функционалност, USB Type-C 20 Гбит/с, USB Type-C 10 Гбит/с, седем USB Type-A 10 Гбит/с, HDMI 2.1 и оптичен S/PDIF. Предният USB Type-C конектор поддържа USB 3.2 Gen 2x2 и до 65 W PD 3.0 / QC 4+ зареждане при правилно свързано допълнително захранване.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: X870E AORUS MASTER X3D ICE
• MPN/SKU: X870E A MASTER X ICE
• EAN/GTIN: 4719331876517
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870E
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: ATX
• Дизайн: ICE светла бяло-сребриста цветова схема

Захранване, PCB и охлаждане

• Захранваща секция: Digital Twin 18+2+2 VRM
• VCore: 18 фази с 110 A Smart Power Stage, 9+9 паралелен дизайн
• SOC: 2 фази с 110 A Smart Power Stage
• MISC: 2 фази с 60 A Dr.MOS
• Основно захранване: 1 x 24-pin ATX с UD Solid Pin
• CPU захранване: 2 x 8-pin ATX 12 V с UD Solid Pin
• Допълнително захранване: 1 x PCIe захранващ конектор за функции като предното USB-C бързо зареждане
• Печатна платка: 8-слойна Server-grade PCB конструкция, Low-Loss PCB и 2X Copper
• VRM охлаждане: VRM Thermal Armor Advanced с Direct-touch Heatpipe
• Термоподложки: 12 W/mK
• M.2 охлаждане: M.2 Thermal Guard XL, M.2 Thermal Guard Ext. и M.2 EZ-Flex
• Задна плоча: метална PCB Thermal Plate
• Активно охлаждане на паметта: DDR Wind Blade

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 ГБ
• Максимален капацитет на модул: 64 ГБ
• Архитектура: Dual Channel
• Поддържани скорости: DDR5-4800 / 5200 / 5600(OC) / 6000(OC) / 6200(OC) / 6400(OC) / 6600(OC) / 6800(OC) / 7000(OC) / 7200(OC) / 7600(OC) / 7800(OC) / 8000(OC) / 8200(OC) / 8400(OC) / 8600(OC) / 8800(OC) / 9000(OC) МТ/с
• Тип памет: non-ECC, un-buffered DDR5
• Профили: AMD EXPO и Intel XMP
• Забележка: поддържаната скорост и конфигурация зависят от процесора, използваните модули и броя DIMM устройства

PCIe слотове

• PCIEX16: физически x16 слот директно от процесора
• Ryzen 9000 / 7000: PCIEX16 работи до PCIe 5.0 x16
• Ryzen 8000 Phoenix 1: PCIEX16 работи до PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: PCIEX16 работи до PCIe 4.0 x4
• PCIEX8: втори физически x16 слот директно от процесора, до PCIe 5.0 x8 с Ryzen 9000 / 7000
• PCIEX16 / PCIEX8 зависимост: при използване на PCIEX8 основният PCIEX16 слот работи до x8
• Ryzen 8000: PCIEX8 не е достъпен с Phoenix 1 и Phoenix 2 процесори
• PCIEX4: физически x16 слот от чипсета, PCIe 4.0 x4
• PCIEX4 / M2D_SB зависимост: PCIEX4 се деактивира при инсталирано устройство в M2D_SB
• Основни PCIe слотове: PCIe EZ-Latch Plus Duo за по-лесно освобождаване на картите

Съхранение и RAID

• M.2 слотове: 5
• M2A_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000 и PCIe 4.0 x4/x2 с Ryzen 8000, формати 2580 / 2280
• M2B_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000, формат 2280
• M2B_CPU / USB4 зависимост: при инсталирано устройство M2B_CPU и двата USB4 порта работят до x2 пропускателна способност
• Ryzen 8000 и M2B_CPU: M2B_CPU не е достъпен, а USB4 контролерът работи до x2
• M2C_SB: PCIe 4.0 x4/x2, формат 2280
• M2D_SB: PCIe 4.0 x4/x2, формат 2280; споделя ресурс с PCIEX4
• M2E_SB: PCIe 4.0 x2, формат 2280
• SATA: 2 x SATA 6 Гбит/с
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• RAID 5: наличен само с AMD Ryzen 9000 Series
• SATA RAID: RAID 0 и RAID 1
• Монтаж: M.2 EZ-Latch Click, M.2 EZ-Latch Plus и M.2 EZ-Match

Видео изходи

• USB4 Type-C: 2 x DisplayPort видеоизход, до 3840 x 2160 при 240 Хц
• DisplayPort стандарт през USB4: DisplayPort 1.4 с HDR
• HDMI: 1 x HDMI 2.1, до 4096 x 2160 при 60 Хц, HDCP 2.3 и HDR
• Вътрешен HDMI: 1 x HDMI 1.4 за Sensor Panel Link, до 1920 x 1080 при 30 Хц
• Условие: поддържаните видео режими зависят от интегрираната графика на използвания процесор

Мрежова и безжична свързаност

• LAN 1: Realtek 5GbE, 5 / 2.5 / 1 Гбит/с и 100 Мбит/с
• LAN 2: Realtek 10GbE, 10 / 5 / 2.5 / 1 Гбит/с и 100 Мбит/с
• Wi-Fi модул: MediaTek MT7927 / RZ738 Wi-Fi 7
• Стандарти: IEEE 802.11 a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала: до 320 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R Ultra-high gain антена с WIFI EZ-Plug
• Забележка: Wi-Fi 7 функциите изискват Windows 11 SV3; наличността на 6 GHz канали зависи от регионалните регулации

Аудио

• Аудио кодек: Realtek ALC1220
• DAC: ESS ES9118
• Канали: 2 / 4 / 5.1-канално High Definition Audio
• Технология: DTS:X Ultra
• DSD: поддръжка през Line Out на предния панел
• Цифров аудио изход: Optical S/PDIF

Задни интерфейси

• USB4 Type-C: 2 x до 40 Гбит/с с DisplayPort функционалност
• USB 3.2 Gen 2x2 Type-C: 1 x до 20 Гбит/с
• USB 3.2 Gen 2 Type-C: 1 x до 10 Гбит/с
• USB 3.2 Gen 2 Type-A: 7 x до 10 Гбит/с
• HDMI: 1 x HDMI 2.1
• LAN: 1 x RJ-45 5GbE и 1 x RJ-45 10GbE
• Wi-Fi: 2 x 2T2R антенни конектора с WIFI EZ-Plug
• Аудио: 2 x 3.5 мм жака
• Оптичен аудио изход: 1 x S/PDIF
• Бутони: Q-Flash Plus, Clear CMOS, Reset и Power
• I/O щит: предварително монтиран

Вътрешни USB, охлаждане и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 2x2, до 20 Гбит/с
• Бързо зареждане през преден USB-C: до 65 W с PD 3.0 / QC 4+ при изпълнени изисквания за захранване
• USB 3.2 Gen 1: 2 x вътрешни хедъра за общо до 4 порта
• USB 2.0: 2 x вътрешни хедъра за общо до 4 порта
• CPU вентилатор: 1 x конектор
• CPU вентилатор / помпа: 1 x комбиниран конектор
• Системни вентилатори: 4 x конектора
• Системен вентилатор / помпа: 1 x комбиниран конектор
• Разширение за вентилатори: 1 x хедър за системен fan extension кабел с до 3 допълнителни вентилатора
• Температурни сензори: 2 x конектора
• Детекция на шум: 1 x хедър
• TPM: 1 x конектор за GC-TPM2.0 SPI V2
• Chassis Intrusion: 1 x конектор

RGB, диагностика и допълнителни функции

• ARGB: 4 x Addressable RGB Gen2 LED конектора
• RGB: 1 x RGB LED конектор
• Подсветка: RGB Fusion
• Управление на охлаждането: Smart Fan 6
• Диагностика: Debug LED и POST диагностика
• BIOS обновяване: Q-Flash и Q-Flash Plus
• X3D оптимизация: X3D Turbo Mode 2.0
• Монтажни функции: PCIe EZ-Latch Plus Duo, M.2 EZ-Latch Click, M.2 EZ-Latch Plus и WIFI EZ-Plug
• Софтуер: Gigabyte Control Center

BIOS и операционна система

• BIOS: 1 x 512 Mbit Flash
• Тип: лицензиран AMI UEFI BIOS
• Функции: Q-Flash, Q-Flash Plus и Smart Backup
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x Gigabyte X870E AORUS MASTER X3D ICE дънна платка
• 1 x Wi-Fi антена
• 2 x SATA кабела
• 1 x DDR Wind Blade модул
• 1 x удължителен захранващ кабел за вентилатори
• 1 x кабел за детекция на шум
• 2 x термисторни кабела
• 2 x велкро ленти за кабели
• 1 x G Connector
• 1 x ръководство за потребителя
• 1 x кратко ръководство за монтаж
