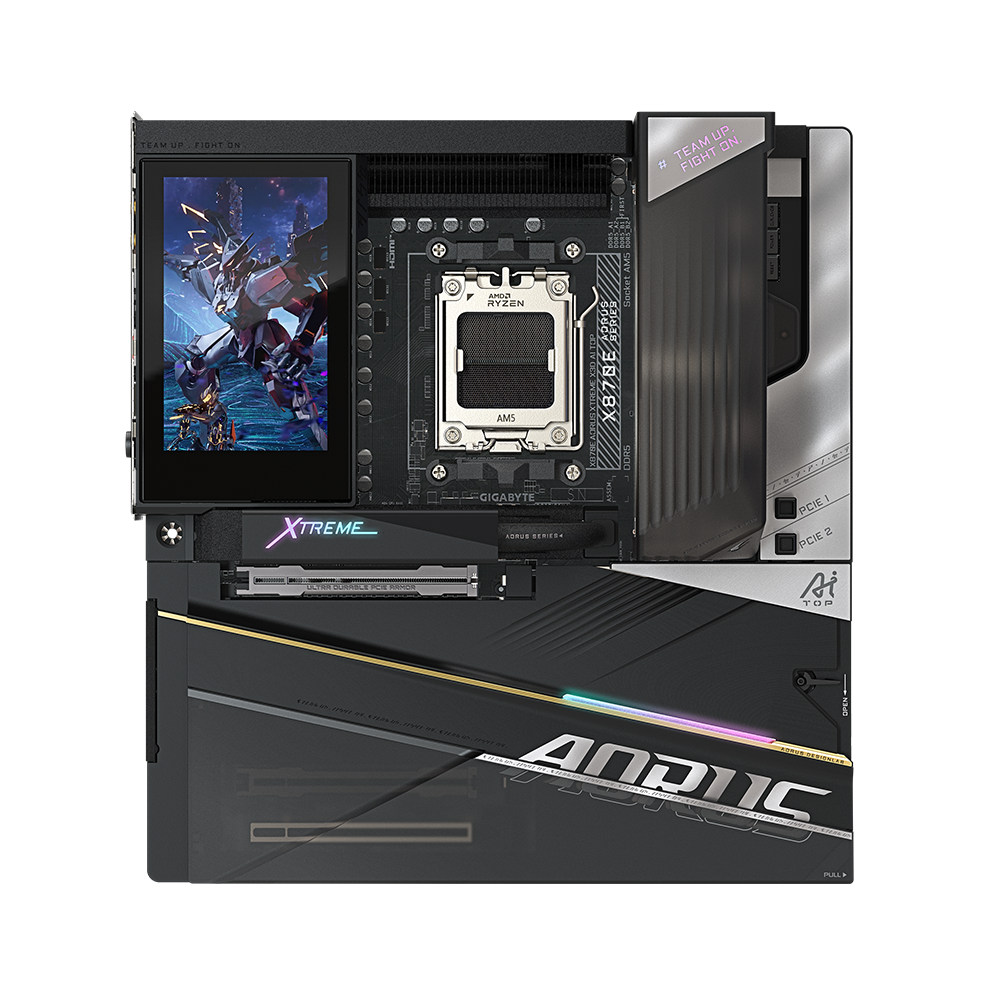

Gigabyte X870E AORUS XTREME X3D AI TOP, AM5, DDR5, Wi-Fi 7, Dual 10GbE Дънна платка

Gigabyte X870E AORUS XTREME X3D AI TOP е флагманска E-ATX дънна платка с чипсет AMD X870E и сокет AM5 за процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът комбинира DDR5 памет, PCIe 5.0, пет M.2 позиции, два USB4 порта, два отделни 10GbE мрежови контролера и Wi-Fi 7, като предлага разширена конфигурация за системи с много високоскоростни устройства.

Захранващата секция използва 24+2+2 Digital Twin VRM конфигурация. VCore частта е реализирана като 12+12 паралелни фази със 110 A Smart Power Stage, SOC разполага с 2 фази по 110 A, а MISC секцията използва 2 фази с 60 A DrMOS. Платката е изградена върху 8-слойна server-grade PCB конструкция с Low-Loss материали и 2X Copper, а VRM охлаждането включва два директно контактуващи топлинни тръбопровода с диаметър 8 и 6 мм и 12 W/mK термоподложки.

Четирите DDR5 DIMM слота поддържат до 256 ГБ памет в Dual Channel режим и скорости до DDR5-9000 МТ/с при овърклок. Поддържат се AMD EXPO и Intel XMP профили. Основният PCIe слот достига PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000, а вторият процесорен слот може да работи до PCIe 5.0 x8, като при неговото използване основният се понижава до x8.

За съхранение са налични пет M.2 слота - два процесорни PCIe 5.0 и три чипсетни PCIe 4.0 - плюс два SATA 6 Гбит/с порта. M2B_CPU споделя пропускателна способност с ASMedia USB4 контролера: при инсталирано устройство и M.2 слотът, и двата USB4 порта работят до x2. M2D_SB споделя линии с чипсетния PCIEX4 слот и при използването му PCIEX4 се деактивира. При Ryzen 8000 M2B_CPU не е достъпен, а USB4 контролерът работи до x2.

Мрежовата свързаност включва два независими Realtek 10GbE LAN контролера, Wi-Fi 7 с 2.4 GHz, 5 GHz и 6 GHz диапазони, 320 MHz канали и Bluetooth 5.4. Задният панел разполага с два USB4 Type-C порта с до 40 Гбит/с и DisplayPort, USB Type-C 20 Гбит/с, USB Type-C 10 Гбит/с и осем USB Type-A 10 Гбит/с порта. Допълнителните функции включват 5-инчов LCD Edge View дисплей, X3D Turbo Mode 2.0, Q-Flash Plus, OC Ignition, DDR Wind Blade XTREME и включен ESSential USB DAC.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: X870E AORUS XTREME X3D AI TOP
• MPN/SKU: X870E A XTR X AI TOP
• EAN/GTIN: 4719331878061
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870E
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: E-ATX
• Цвят: черен

Захранване, PCB и охлаждане

• Захранваща секция: 24+2+2 Digital Twin VRM
• VCore: 24 фази с 110 A Smart Power Stage, реализирани като 12+12 паралелен дизайн
• SOC: 2 фази с 110 A Smart Power Stage
• MISC: 2 фази с 60 A DrMOS
• Основно захранване: 1 x 24-pin ATX с UD Solid Pin
• CPU захранване: 2 x 8-pin ATX 12 V с UD Solid Pin
• Допълнително захранване: 1 x PCIe захранващ конектор
• Печатна платка: 8-слойна Server-grade Low-Loss PCB конструкция с 2X Copper
• VRM охлаждане: VRM Thermal Armor Advanced
• Топлинни тръби: два Direct-touch Heatpipe с диаметър 8 мм и 6 мм
• Термоподложки: 12 W/mK
• M.2 охлаждане: M.2 Thermal Guard XTREME, M.2 Thermal Guard Ext. и M.2 EZ-Flex
• Охлаждане на паметта: DDR Wind Blade XTREME
• Допълнително охлаждане: CPU Thermal Matrix
• Задна плоча: матова черна PCB Thermal Plate

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 ГБ
• Максимален капацитет на модул: 64 ГБ
• Архитектура: Dual Channel
• Поддържани скорости: DDR5-4400 / 4800 / 5200 / 5600(OC) / 6000(OC) / 6200(OC) / 6400(OC) / 6600(OC) / 6800(OC) / 7000(OC) / 7200(OC) / 7600(OC) / 7800(OC) / 8000(OC) / 8400(OC) / 8600(OC) / 8800(OC) / 9000(OC) МТ/с
• Тип памет: non-ECC, un-buffered DDR5
• Профили: AMD EXPO и Intel XMP
• Забележка: поддържаната скорост и броят модули зависят от процесора и конкретната конфигурация на паметта

PCIe слотове

• PCIEX16: физически x16 слот директно от процесора
• Ryzen 9000 / 7000: PCIEX16 работи до PCIe 5.0 x16
• Ryzen 8000 Phoenix 1: PCIEX16 работи до PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: PCIEX16 работи до PCIe 4.0 x4
• PCIEX8: втори физически x16 слот директно от процесора, до PCIe 5.0 x8 с Ryzen 9000 / 7000
• PCIEX16 / PCIEX8 зависимост: при използване на PCIEX8 основният PCIEX16 слот работи до x8
• Ryzen 8000: PCIEX8 не е достъпен с Phoenix 1 и Phoenix 2
• PCIEX4: физически x16 слот от чипсета, PCIe 4.0 x4
• PCIEX4 / M2D_SB зависимост: PCIEX4 се деактивира при инсталирано устройство в M2D_SB
• Основни слотове: PCIe UD Slot X и PCIe EZ-Latch Plus Duo

Съхранение и RAID

• M.2 слотове: 5
• M2A_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000; PCIe 4.0 x4/x2 с Ryzen 8000; формати 2580 / 2280
• M2B_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000; формати 22110 / 2280
• M2B_CPU / USB4 зависимост: при инсталирано устройство M2B_CPU и двата USB4 порта работят до x2
• Ryzen 8000: M2B_CPU не е достъпен и USB4 контролерът работи до x2
• M2C_SB: PCIe 4.0 x4/x2, формати 22110 / 2280
• M2D_SB: PCIe 4.0 x4/x2, формати 22110 / 2280; споделя ресурс с PCIEX4
• M2E_SB: PCIe 4.0 x2, формат 2280
• SATA: 2 x SATA 6 Гбит/с
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• RAID 5: наличен за NVMe устройства само с Ryzen 9000 Series
• SATA RAID: RAID 0 и RAID 1
• M.2 монтаж: M.2 EZ-Latch Click, M.2 EZ-Latch Plus и M.2 EZ-Match

Видео изходи

• USB4 Type-C: 2 x DisplayPort видеоизход с максимална резолюция до 3840 x 2160 при 240 Хц
• DisplayPort стандарт през USB4: DisplayPort 1.4 с HDR
• HDMI: 1 x HDMI 2.1, до 4096 x 2160 при 60 Хц
• HDCP: HDCP 2.3
• HDR: поддържа се
• Sensor Panel Link: вътрешен USB Type-C с DisplayPort и USB 2.0, до 1920 x 1080 при 30 Хц
• Условие: конкретните графични режими зависят от интегрираната графика на използвания процесор

Мрежова и безжична свързаност

• LAN контролери: 2 x Realtek 10GbE
• Кабелна мрежа: 10 / 5 / 2.5 / 1 Гбит/с и 100 Мбит/с на всеки LAN порт
• LAN портове: 2 x RJ-45 10GbE
• Wi-Fi: MediaTek MT7927 / RZ738 Wi-Fi 7
• Wi-Fi стандарти: IEEE 802.11a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Ширина на канала: до 320 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R Directional Ultra-high Gain антена с WIFI EZ-Plug
• Забележка: Wi-Fi 7 функционалността изисква Windows 11; достъпността на 6 GHz диапазона зависи от местните регулации

Аудио

• Аудио конфигурация: High Definition Audio, 2-канална
• DAC: 1 x ESS ES9280AC
• Допълнителни аудио чипове: 2 x ESS ES9080
• Технология: DTS Sound Unbound
• Цифров аудио изход: Optical S/PDIF
• Забележка: Line Out и Optical S/PDIF Out не могат да се използват едновременно
• Включен външен DAC: ESSential USB DAC с USB Type-C вход и 3.5 мм аудио изход

Задни интерфейси

• USB4 Type-C: 2 x до 40 Гбит/с с DisplayPort функционалност
• USB 3.2 Gen 2x2 Type-C: 1 x до 20 Гбит/с
• USB 3.2 Gen 2 Type-C: 1 x до 10 Гбит/с
• USB 3.2 Gen 2 Type-A: 8 x до 10 Гбит/с
• HDMI: 1 x HDMI 2.1
• LAN: 2 x RJ-45 10GbE
• Wi-Fi: 2 x антенни конектора, 2T2R
• Аудио: 2 x аудио жака
• Цифров аудио изход: 1 x Optical S/PDIF
• Бутони: Q-Flash Plus и OC Ignition
• I/O щит: предварително монтиран

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 2x2, до 20 Гбит/с
• Бързо зареждане: до 65 Вт PD 3.0 / QC 4+ през съвместимия преден USB Type-C при правилно свързано допълнително захранване
• Допълнителен преден USB Type-C: 1 x USB 3.2 Gen 2, до 10 Гбит/с
• Sensor Panel Link: 1 x USB Type-C с USB 2.0 и DisplayPort функционалност
• USB 3.2 Gen 1: 2 x вътрешни хедъра за общо до 4 порта
• USB 2.0: поддръжка на общо до 4 порта чрез включения разширителен кабел
• Температурни сензори: 2 x хедъра
• Power бутон: вграден
• Reset бутон: вграден
• Clear CMOS: вграден бутон

Охлаждане, RGB и диагностика

• CPU вентилатор: 1 x конектор
• CPU вентилатор / водна помпа: 1 x комбиниран конектор
• Системен вентилатор: 1 x директен конектор
• Разширение за системни вентилатори: хедър за до 3 допълнителни вентилатора чрез включения кабел
• Разширение за вентилатори / помпи: хедър за до 3 допълнителни вентилатора или помпи чрез включения кабел
• Допълнително комбинирано разширение: системен вентилатор / водна помпа и USB 2.0 чрез включения кабел
• ARGB: разширение за до 4 Addressable RGB Gen2 LED конектора
• RGB: разширение за 1 RGB LED конектор
• Подсветка: RGB Fusion
• Диагностика: EZ-Debug Zone
• Мониторинг: напрежение, температура, скорост на вентилатори, дебит на водно охлаждане и предупреждение при отказ на вентилатор

Дисплей, BIOS и допълнителни функции

• Вграден дисплей: 5-инчов LCD Edge View
• LCD информация: температура на процесора и VRM, CPU напрежение и честота, честота на паметта, обороти на вентилатор / помпа и диагностична информация
• X3D оптимизация: X3D Turbo Mode 2.0
• BIOS: 512 Mbit Flash, лицензиран AMI UEFI BIOS
• BIOS обновяване: Q-Flash и Q-Flash Plus
• Допълнителна функция: OC Ignition
• Софтуер: Gigabyte Control Center
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: E-ATX
• Размери: 305 x 285 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x Gigabyte X870E AORUS XTREME X3D AI TOP дънна платка
• 1 x ръководство за потребителя
• 1 x кратко ръководство за монтаж
• 2 x SATA кабела
• 1 x Wi-Fi антена
• 1 x комбиниран удължителен кабел за Addressable RGB Gen2 и RGB
• 1 x удължителен кабел за предния системен панел
• 2 x удължителни захранващи кабела за вентилатори
• 1 x комбиниран удължителен кабел за системен вентилатор / водна помпа и USB 2.0
• 2 x термисторни кабела
• 1 x G Connector
• 2 x велкро ленти за кабели
• 1 x ESSential USB DAC
• 1 x DDR Wind Blade XTREME
• 1 x CPU Thermal Matrix
• 1 x M.2 Thermal Guard XTREME
• 1 x AORUS 3-в-1 многофункционална отварачка
• 1 x AORUS MiiR термо чаша с двойна стена
