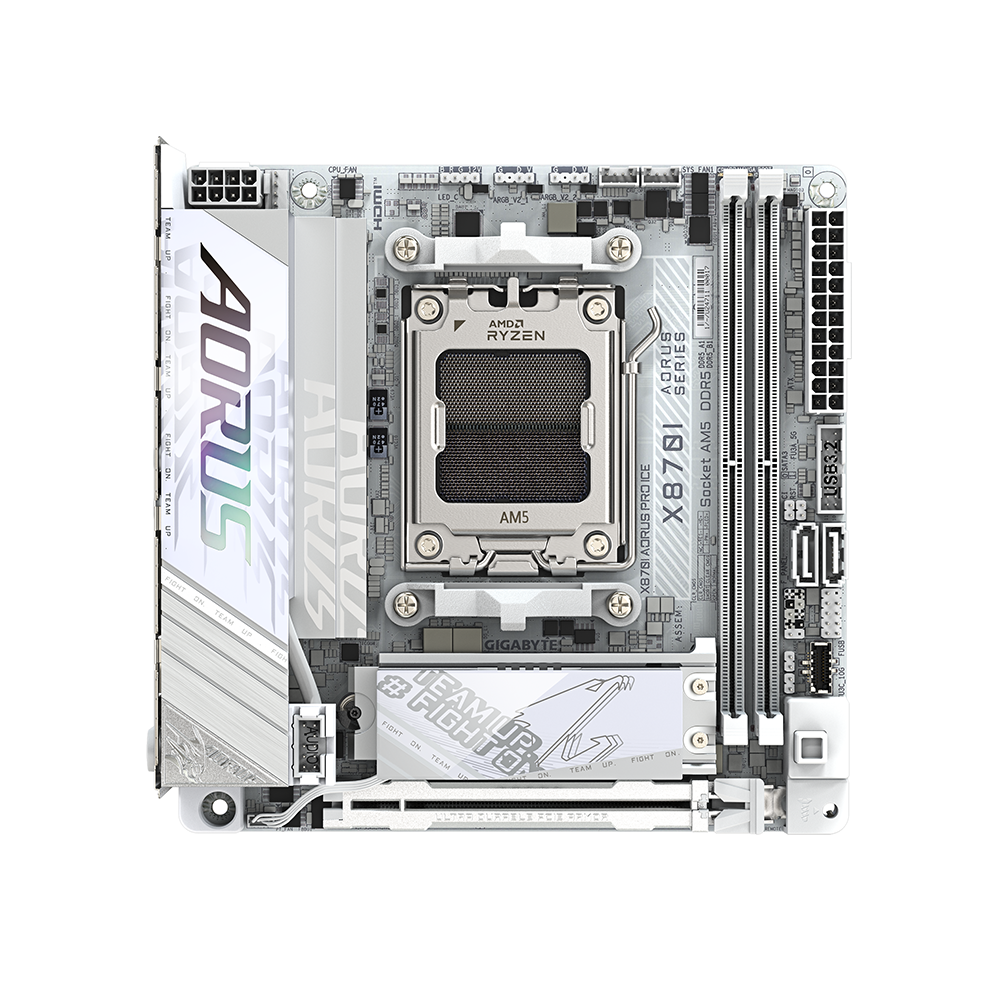

Gigabyte X870I AORUS PRO ICE, AM5, DDR5, Wi-Fi 7 Дънна платка

Gigabyte X870I AORUS PRO ICE е Mini-ITX дънна платка с чипсет AMD X870 и сокет AM5, предназначена за компактни системи с процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът се отличава с бяло-сребрист ICE дизайн и комбинира PCIe 5.0 за видеокарта и NVMe SSD, DDR5 памет, USB4 с до 40 Gbps, 2.5GbE LAN и Wi-Fi 7. Размерите от 170 x 170 мм позволяват използването ѝ в компютърни кутии с поддръжка на Mini-ITX.

Захранващата секция използва 8+2+1 Digital VRM конфигурация със 110 A Smart Power Stage, а конструкцията включва 10-слойна Low-Loss PCB с 2X Copper. За охлаждането са предвидени VRM Thermal Armor Advanced с 12 W/mK термоподложки и M.2 Thermal Guard Ext. Основният PCIe слот е подсилен с PCIe UD Slot X, а механизмите EZ-Latch Plus и EZ-Latch Click улесняват освобождаването и фиксирането на съвместимите компоненти.

Двата DDR5 DIMM слота поддържат до 128 GB оперативна памет в Dual Channel режим, както и AMD EXPO и Intel XMP профили. Основният PCIe слот работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. При Ryzen 8000 режимът зависи от конкретния процесор и достига PCIe 4.0 x8 при Phoenix 1 или PCIe 4.0 x4 при Phoenix 2. За съхранение са налични два M.2 слота - един PCIe 5.0 x4 от процесора върху лицевата страна и един PCIe 4.0 x4 от чипсета върху задната страна на платката - както и два SATA 6 Gbps порта.

Мрежовата свързаност включва Realtek 2.5Gb Ethernet, Realtek RTL8922AE Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz диапазони и Bluetooth 5.4. Задният панел предлага USB4 Type-C с до 40 Gbps и DisplayPort функционалност, допълнителен USB 10 Gbps Type-C, два USB 10 Gbps Type-A, два USB 5 Gbps Type-A, два USB 2.0 порта и HDMI 2.1. Аудиото използва Realtek ALC4080 с два задни аудио конектора.

За свързване на компютърната кутия са предвидени вътрешни USB 10 Gbps Type-C, USB 5 Gbps и USB 2.0 хедъри, три конектора за вентилатори и помпа, както и RGB и ARGB интерфейси. Smart Fan 6 осигурява управление на съвместимите вентилатори, а Q-Flash Plus позволява актуализиране на BIOS. Платката включва предварително монтиран I/O щит, WIFI EZ-Plug за свързване на антената и диагностични LED индикатори.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: X870I AORUS PRO ICE
• MPN/SKU: X870I AORUS PRO ICE
• EAN/GTIN: 4719331866112
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series
• Форм фактор: Mini-ITX
• Цвят: бял / сребрист ICE дизайн

Захранване, конструкция и охлаждане

• Захранваща секция: 8+2+1 Digital VRM
• Smart Power Stage: 110 A
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin ATX 12 V с UD Solid Pin
• Печатна платка: 10-слойна Low-Loss PCB с 2X Copper
• VRM охлаждане: VRM Thermal Armor Advanced
• Термоподложки: 12 W/mK
• M.2 охлаждане: M.2 Thermal Guard Ext.
• PCIe укрепване: PCIe UD Slot X
• I/O щит: предварително монтиран

Оперативна памет

• Тип: DDR5
• Слотове: 2 x DIMM
• Максимален капацитет: 128 GB
• Максимален капацитет на модул: 64 GB
• Архитектура: Dual Channel
• Поддържани скорости: DDR5 4400 / 4800 / 5200 / 5600(OC) / 6000(OC) / 6200(OC) / 6400(OC) / 6600(OC) / 6666(OC) / 6800(OC) / 7000(OC) / 7200(OC) / 7600(OC) / 7800(OC) / 8000(OC) / 8200(OC) / 8400(OC) MT/s
• Тип памет: Non-ECC Un-buffered DDR5, 1Rx8 / 2Rx8 / 1Rx16
• Профили: AMD EXPO и Intel XMP
• Забележка: достижимите честоти зависят от процесора, модулите памет и конфигурацията

PCIe слотове

• PCIEX16: 1 x PCIe x16 слот директно от процесора
• Ryzen 9000 / 7000: PCIe 5.0 x16
• Ryzen 8000 Phoenix 1: PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: PCIe 4.0 x4
• Употреба: основният слот поддържа видеокарта или NVMe SSD устройство чрез съвместим адаптер
• Подсилване: PCIe UD Slot X
• Монтаж: PCIe EZ-Latch Plus

Съхранение и RAID

• M.2 слотове за SSD: 2
• M2A_CPU: PCIe 5.0 x4/x2 с Ryzen 9000 / 7000, Socket 3 Key M, формат 2280
• M2A_CPU с Ryzen 8000: PCIe 4.0 x4/x2, формат 2280
• M2C_SB: PCIe 4.0 x4/x2 от чипсета, Socket 3 Key M, формат 2280
• Разположение на M2A_CPU: лицева страна на платката
• Разположение на M2C_SB: задна страна на платката
• SATA: 2 x SATA 6 Gbps
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• NVMe RAID 5: достъпен с AMD Ryzen 9000 Series
• SATA RAID: RAID 0 и RAID 1
• M.2 монтаж: M.2 EZ-Latch Plus и EZ-Latch Click
• Охлаждане: M.2 Thermal Guard Ext. за основното SSD

Видео изходи

• USB4 Type-C: DisplayPort 1.4 видеоизход с HDR
• Максимална резолюция през USB4: 3840 x 2160 при 240 Hz
• HDMI: 1 x HDMI 2.1 TMDS
• Максимална резолюция през HDMI: 4096 x 2160 при 60 Hz
• HDCP: 2.3 през HDMI
• HDR: поддържа се
• Условие: видеоизходите използват интегрираната графика на съвместимия процесор

Мрежова и безжична свързаност

• LAN контролер: Realtek 2.5GbE
• Кабелна мрежа: 2.5 Gbps / 1 Gbps / 100 Mbps
• Wi-Fi контролер: Realtek RTL8922AE
• Wi-Fi стандарт: Wi-Fi 7, IEEE 802.11a/b/g/n/ac/ax/be
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Максимална ширина на канала: 160 MHz
• Bluetooth: Bluetooth 5.4
• Антена: 2T2R Directional Ultra-high Gain с WIFI EZ-Plug
• Съвместимост: Wi-Fi 7 функционалността изисква Windows 11 SV3 или по-нова съвместима версия
• 6 GHz: достъпността зависи от регионалните регулации

Аудио

• Аудио кодек: Realtek ALC4080
• Тип: High Definition Audio
• Канали: 2
• Компоненти: аудиофилски кондензатори
• Задни аудио конектори: Line Out и Microphone In
• Предно аудио: вътрешен аудио конектор чрез адаптерната платка при задния панел

Задни интерфейси

• USB4 Type-C: 1 x до 40 Gbps с DisplayPort функционалност
• USB 3.2 Gen 2 Type-C: 1 x до 10 Gbps
• USB 3.2 Gen 2 Type-A: 2 x до 10 Gbps
• USB 3.2 Gen 1 Type-A: 2 x до 5 Gbps
• USB 2.0 Type-A: 2
• HDMI: 1 x HDMI 2.1
• LAN: 1 x RJ-45 2.5GbE
• Wi-Fi: 2 x антенни конектора
• Аудио: 2 x 3.5 мм жака
• BIOS: 1 x Q-Flash Plus бутон

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 3.2 Gen 2 хедър, до 10 Gbps
• Предни USB 3.2 Gen 1: 1 x хедър за общо 2 порта с до 5 Gbps
• Предни USB 2.0: 1 x хедър за общо 2 порта
• Системен панел: 1 x Front Panel хедър
• Предно аудио: 1 x Front Panel Audio хедър
• Говорител на корпуса: 1 x Speaker хедър
• Chassis Intrusion: 1 x хедър
• Clear CMOS: 1 x jumper
• Reset: 1 x jumper

Охлаждане, RGB и диагностика

• CPU вентилатор: 1 x конектор
• CPU вентилатор / водна помпа: 1 x комбиниран конектор
• Системен вентилатор: 1 x конектор
• Общо вентилаторни / помпени конектори: 3
• Управление: Smart Fan 6
• ARGB: 2 x Addressable RGB Gen2 LED конектора
• RGB: 1 x RGB LED конектор
• Управление на подсветката: RGB Fusion
• Диагностика: EZ-Debug LED индикатори
• Мониторинг: напрежения, температури, обороти на вентилатори, дебит на водно охлаждане и предупреждение при отказ на вентилатор

BIOS и допълнителни функции

• BIOS: 256 Mbit AMI UEFI BIOS
• Актуализиране: Q-Flash и Q-Flash Plus
• Софтуер: Gigabyte Control Center
• Монтажни технологии: PCIe EZ-Latch Plus, M.2 EZ-Latch Plus, M.2 EZ-Latch Click и WIFI EZ-Plug
• Операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: Mini-ITX
• Размери: 170 x 170 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x Gigabyte X870I AORUS PRO ICE дънна платка
• 1 x Wi-Fi антена
• 2 x SATA кабела за данни
• 2 x удължителни захранващи кабела за вентилатори
• 1 x комплект винтове за монтаж към компютърната кутия
• 1 x M.2 винт
• 1 x комплект M.2 термоподложки
• 1 x ръководство за потребителя
• 1 x кратко ръководство за монтаж
