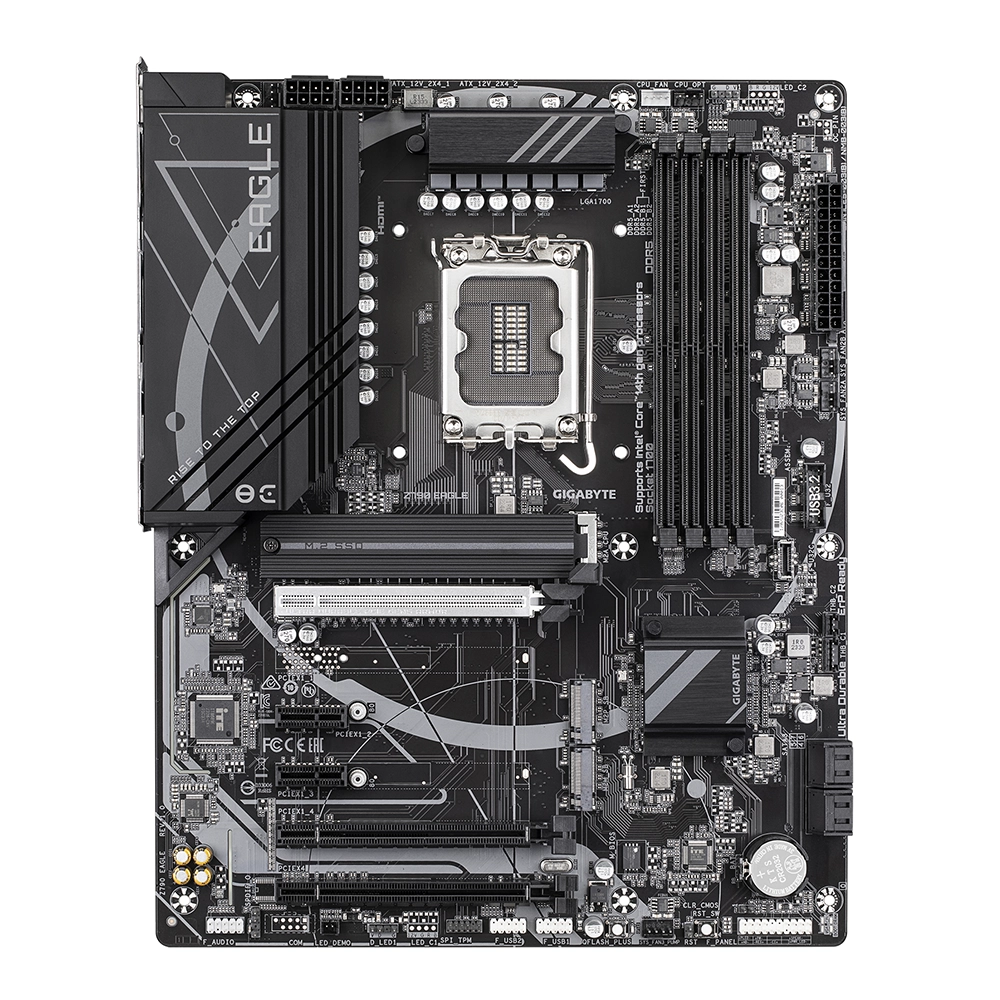

Gigabyte Z790 EAGLE, LGA1700, DDR5, 2.5GbE Дънна платка

Gigabyte Z790 EAGLE rev. 1.0 е ATX дънна платка за Intel LGA1700 конфигурации, базирана на чипсет Intel Z790 Express. Моделът поддържа Intel Core 14-то, 13-то и 12-то поколение, както и Pentium Gold и Celeron процесори за същия сокет, което я прави подходяща основа за гейминг, работни и универсални настолни системи с DDR5 памет.

Платката е част от серията EAGLE и комбинира актуална Z790 платформа с PCIe 5.0 слот за видеокарта, три M.2 слота за NVMe SSD устройства, 2.5GbE мрежа и богата USB свързаност. Това я позиционира като практичен избор за потребители, които търсят LGA1700 дънна платка без вграден Wi-Fi, но с добра кабелна мрежа и възможности за бързо съхранение.

Захранването използва Twin 12+1+1 Hybrid Digital VRM дизайн, 6-слойна печатна платка, 2X Copper PCB и два 8-pin CPU захранващи конектора със Solid Pin дизайн. Разширеният MOSFET радиатор, M.2 Thermal Guard и Smart Fan 6 подпомагат стабилната работа на системата при натоварване и улесняват настройката на охлаждането.

За памет Gigabyte Z790 EAGLE предлага четири DDR5 DIMM слота с капацитет до 256 GB, двуканална архитектура и поддръжка на XMP профили. При Intel Core i9 и i7 процесори от 14-то и 13-то поколение официално са посочени скорости до 7600 MT/s при овърклок, като реалната съвместимост зависи от процесора, паметта и конкретната конфигурация.

Разширението включва основен PCIe 5.0 x16 слот с Ultra Durable Armor и PCIe EZ-Latch, допълнителен PCIe 4.0 x4 слот и няколко PCIe 3.0 слота от чипсета. За съхранение са налични три M.2 конектора с PCIe 4.0 поддръжка, единият от процесора и два от чипсета, както и четири SATA 6 Gb/s порта с RAID поддръжка.

Свързаността включва Realtek 2.5GbE LAN, HDMI 2.1, DisplayPort 1.2, USB 3.2 Gen 2 Type-C на задния панел и USB Type-C конектор за преден панел. Допълнителни функции като Q-Flash Plus, Q-Flash, Multi-key, RGB Fusion, Smart Backup, Gigabyte Control Center, два Thunderbolt add-in card конектора и Hi-Fi Audio с висококачествени аудио кондензатори допълват практичната функционалност на модела.

Детайлни характеристики

• Марка: Gigabyte
• Модел: Z790 EAGLE
• Ревизия: 1.0
• Код на производителя: Z790 EAGLE
• EAN: 4719331860981
• Съвместими процесори: Intel Core 14-то, 13-то и 12-то поколение, Pentium Gold и Celeron процесори
• Сокет: LGA1700
• Чипсет: Intel Z790 Express
• Захранване: Twin 12+1+1 Hybrid Digital VRM дизайн, 12+1+1 фази Digital PWM с Low RDS(on) MOSFETs, 6-слойна печатна платка, 2X Copper PCB, разширен MOSFET радиатор
• Захранващи конектори: 1 x 24-pin ATX основен захранващ конектор, 2 x 8-pin ATX 12V CPU захранващи конектора със Solid Pin дизайн
• Памет:
  • 4 x DDR5 DIMM слота
  • До 256 GB системна памет
  • Двуканална архитектура
  • За Intel Core i9 и i7 процесори от 14-то и 13-то поколение: DDR5 7600 / 7400 / 7200 / 7000 / 6800 / 6600 / 6400 / 6200 / 6000 / 5800 MT/s OC и 5600 / 5400 / 5200 / 4800 / 4400 MT/s
  • За Intel Core i5 и i3 процесори от 13-то поколение, както и Intel Core 12-то поколение, Pentium Gold и Celeron: DDR5 4800 / 4400 MT/s
  • Поддръжка на ECC Un-buffered DIMM 1Rx8 / 2Rx8 модули, работещи в non-ECC режим
  • Поддръжка на non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 модули
  • Поддръжка на Extreme Memory Profile XMP модули
  • DDR5 XMP Booster, XMP 3.0 User Profile и Shielded Memory Routing
• Видео изходи:
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz, HDCP 2.3
  • 1 x DisplayPort 1.2, до 4096 x 2304 при 60 Hz, HDCP 2.3
  • Видеоизходите са налични при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора, PCIe 5.0, работещ в x16 режим
  • Основният PCIEX16 слот поддържа видеокарта или NVMe SSD устройство
  • 1 x PCI Express x16 слот от чипсета, PCIe 4.0, работещ в x4 режим
  • 1 x PCI Express x16 слот от чипсета, PCIe 3.0, работещ в x1 режим
  • 2 x PCI Express x1 слота от чипсета, PCIe 3.0, работещи в x1 режим
  • Ultra Durable Armor за основния PCIe 5.0 слот
  • PCIe EZ-Latch за по-лесно освобождаване на видеокарта
• Съхранение:
  • 1 x M.2 конектор M2A_CPU от процесора, Socket 3, M key, формати 22110 / 2280, PCIe 4.0 x4/x2 SSD поддръжка
  • 1 x M.2 конектор M2P_SB от чипсета, Socket 3, M key, формат 2280, PCIe 4.0 x4/x2 SSD поддръжка
  • 1 x M.2 конектор M2M_SB от чипсета, Socket 3, M key, формат 2280, SATA и PCIe 4.0 x4/x2 SSD поддръжка
  • 4 x SATA 6 Gb/s конектора
  • M.2 Thermal Guard за охлаждане на M.2 SSD устройство
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за NVMe SSD устройства; RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства
• Мрежа: Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s
• USB:
  • Заден панел: 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • Заден панел: 1 x USB 3.2 Gen 2 Type-A
  • Заден панел: 4 x USB 3.2 Gen 1 порта
  • Заден панел: 2 x USB 2.0/1.1 порта
  • Преден панел: 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка
  • Преден панел: 1 x USB 3.2 Gen 1 конектор за 2 допълнителни USB 3.2 Gen 1 порта
  • Преден панел: 2 x USB 2.0/1.1 конектора за 4 допълнителни USB 2.0/1.1 порта
• Аудио: Realtek аудио кодек, High Definition Audio, 2 / 4 / 5.1 / 7.1-канален звук, поддръжка на S/PDIF Out, Hi-Fi Audio и висококачествени аудио кондензатори
• Охлаждане:
  • Разширен MOSFET радиатор
  • M.2 Thermal Guard
  • Smart Fan 6
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за процесорен вентилатор или водна помпа
  • 3 x конектора за системни вентилатори
  • 1 x конектор за системен вентилатор или водна помпа
  • Поддръжка на PWM и DC вентилатори и водни помпи
  • До 24W на вентилаторен конектор с Over-Current Protection
  • Следене на напрежение, температура, обороти на вентилаторите и дебит на водно охлаждане
  • Предупреждение при отказ на вентилатор
  • Fan Stop функция; поддръжката зависи от използвания вентилатор или помпа
• RGB и осветление: RGB Fusion, 2 x addressable LED конектора
• Заден панел (I/O):
  • 1 x PS/2 порт за клавиатура или мишка
  • 1 x USB Type-C с USB 3.2 Gen 2 поддръжка
  • 1 x USB 3.2 Gen 2 Type-A
  • 4 x USB 3.2 Gen 1 порта
  • 2 x USB 2.0/1.1 порта
  • 1 x HDMI
  • 1 x DisplayPort
  • 1 x RJ-45 LAN порт
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 3 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден панел
  • 1 x аудио конектор за преден панел
  • 1 x S/PDIF Out конектор
  • 1 x USB Type-C конектор с USB 3.2 Gen 1 поддръжка за преден панел
  • 1 x USB 3.2 Gen 1 конектор
  • 2 x USB 2.0/1.1 конектора
  • 2 x Thunderbolt add-in card конектора
  • 1 x TPM конектор за GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 модул
  • 1 x reset бутон
  • 1 x Q-Flash Plus бутон
  • 1 x reset jumper
  • 1 x Clear CMOS jumper
  • Multi-key с настройваеми функции през BIOS
• BIOS: 1 x 256 Mbit flash, лицензиран AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0, UC BIOS, Q-Flash и Q-Flash Plus
• Софтуер и функции: Gigabyte Control Center, Smart Backup, DDR5 XMP Booster, XMP 3.0 User Profile, Smart Fan 6, Multi-key, Q-Flash, Q-Flash Plus, Norton Internet Security OEM версия и софтуер за управление на LAN пропускателната способност
• Операционна система: Windows 11 64-bit, Windows 10 64-bit
• Форм фактор: ATX, 30.5 x 24.4 см
• Гаранция: 36 месеца
