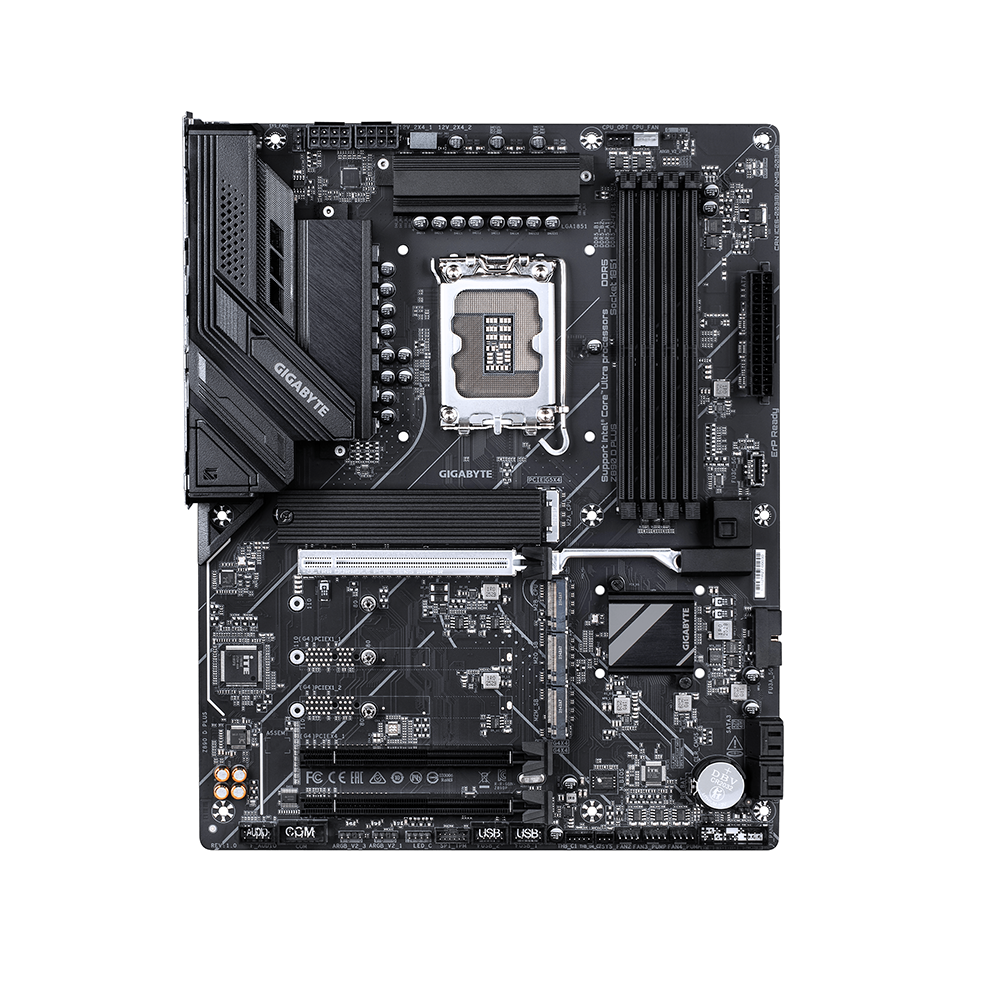

Gigabyte Z890 D PLUS, LGA1851, DDR5, PCIe 5.0 Дънна платка

Gigabyte Z890 D PLUS е ATX дънна платка с чипсет Intel Z890 и сокет LGA1851, предназначена за настолни процесори Intel Core Ultra Series 2. Моделът предлага четири DDR5 DIMM слота, PCIe 5.0 за видеокарта и NVMe SSD, общо четири M.2 позиции, 2.5 Gigabit Ethernet и възможности за разширение с допълнителни PCIe устройства.

Захранващата секция използва 12+1+2 Twin Digital VRM конфигурация с 6+6 паралелен дизайн на основните фази. Конструкцията включва PCB с 2X Copper, два 8-pin процесорни захранващи конектора и UD Solid Pin контакти. VRM зоната се охлажда с пасивни радиатори, а за M.2 устройствата е предвиден M.2 Thermal Guard. Процесорният сокет използва RL-ILM механизъм, предназначен за по-равномерно притискане на процесора.

Четирите DDR5 DIMM слота поддържат до 256 GB оперативна памет в Dual Channel режим, Intel XMP и овърклок скорости до 9466+ MT/s при подходящ хардуер. Съвместимостта включва стандартни DDR5 UDIMM и CUDIMM модули. Реално достижимата честота зависи от използвания процесор, паметта и конкретната конфигурация.

Основният PCIe слот работи до PCIe 5.0 x16 директно от процесора, а двата допълнителни физически x16 слота използват PCIe 4.0 x4 връзки от чипсета. Четирите M.2 позиции включват един PCIe 5.0 x4 слот, три PCIe 4.0 слота и възможност за SATA M.2 устройство в M2M_SB. Допълнително са налични четири SATA 6 Gbps порта и RAID поддръжка за SATA и NVMe устройства.

Задният панел включва DisplayPort 2.1, USB 10 Gbps Type-C, USB 10 Gbps Type-A, четири USB 5 Gbps Type-A и четири USB 2.0 порта. Кабелната мрежа се осигурява от Realtek 2.5GbE контролер. Допълнителните функции включват Q-Flash Plus за актуализиране на BIOS, Clear CMOS, Power и Reset бутони, RGB Fusion, управление на вентилаторите и два вътрешни конектора за съвместима Gigabyte Thunderbolt 5 разширителна карта.

Детайлни характеристики

Основни данни и процесор

• Марка: Gigabyte
• Модел: Z890 D PLUS
• MPN/SKU: Z890 D PLUS
• EAN/GTIN: 4719331880644
• Платформа: Intel
• Сокет: LGA1851
• Чипсет: Intel Z890 Express
• Съвместими процесори: Intel Core Ultra Series 2
• Форм фактор: ATX
• Цвят: черен

Захранване и конструкция

• Захранваща секция: 12+1+2 Twin Digital VRM
• VCore: 12 фази, 6+6 паралелен дизайн
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 2 x 8-pin ATX 12 V
• Захранващи контакти: UD Solid Pin
• PCB: 2X Copper
• VRM охлаждане: VRM Thermal Armor Advanced
• M.2 охлаждане: M.2 Thermal Guard
• CPU сокет: RL-ILM
• I/O щит: интегриран

Оперативна памет

• Тип: DDR5
• Слотове: 4 x DIMM
• Максимален капацитет: 256 GB
• Режим: Dual Channel
• Максимална честота: DDR5-9466+ MT/s (OC)
• Поддържани модули: Non-ECC Un-buffered DDR5 UDIMM и CUDIMM
• Профили: Intel XMP
• Технологии: D5 Bionic Corsa и DDR5 XMP Booster
• Забележка: максималната скорост зависи от процесора и конфигурацията на паметта

PCIe слотове

• PCIEX16: PCIe 5.0 x16, директно от процесора
• PCIEX4_1: физически x16, PCIe 4.0 x4 от чипсета
• PCIEX4_2: физически x16, PCIe 4.0 x4 от чипсета
• Основен слот: PCIe UD Slot
• Монтаж: PCIe EZ-Latch Plus

Съхранение и RAID

• M.2 слотове: 4
• M2A_CPU: PCIe 5.0 x4/x2, формати 2280 / 2580 / 22110 / 25110
• M2B_CPU: PCIe 4.0 x4/x2, формати 2280 / 22110
• M2Q_SB: PCIe 4.0 x4/x2, формати 2280 / 22110
• M2M_SB: PCIe 4.0 x4/x2 или SATA, формати 2280 / 22110
• SATA: 4 x SATA 6 Gbps
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• SATA RAID: RAID 0, RAID 1, RAID 5 и RAID 10

Графични изходи

• DisplayPort: 1 x DisplayPort 2.1
• Максимална резолюция: 4096 x 2304 при 60 Hz
• HDCP: 2.3
• Условие: изисква процесор с интегрирана графика

Мрежова свързаност и аудио

• LAN: Realtek 2.5Gb Ethernet
• Мрежова скорост: 2.5 Gbps / 1 Gbps / 100 Mbps
• Wi-Fi: няма вграден модул
• Bluetooth: няма вграден модул
• Аудио: Realtek High Definition Audio
• Аудио канали: 2 / 4 / 5.1
• Задни аудио конектори: 3 x 3.5 мм

Задни интерфейси

• USB 3.2 Gen 2 Type-C: 1 x 10 Gbps
• USB 3.2 Gen 2 Type-A: 1 x 10 Gbps
• USB 3.2 Gen 1 Type-A: 4 x 5 Gbps
• USB 2.0 Type-A: 4
• DisplayPort: 1
• LAN: 1 x RJ-45 2.5GbE
• Аудио: 3 x 3.5 мм
• Бутони: Power, Reset, Clear CMOS и Q-Flash Plus

Вътрешни интерфейси, охлаждане и RGB

• Преден USB Type-C: 1 x USB 3.2 Gen 1, до 5 Gbps
• Предни USB 3.2 Gen 1: хедър за 2 порта
• Предни USB 2.0: 2 x хедъра за общо 4 порта
• CPU вентилатор: 1 x конектор
• CPU вентилатор / водна помпа: 1 x комбиниран конектор
• Системни вентилатори: 3 x конектора
• Системен вентилатор / помпа: 1 x комбиниран конектор
• ARGB: 3 x Addressable RGB Gen2 хедъра
• RGB: 1 x RGB LED хедър
• Разширение: 2 x конектора за съвместима Gigabyte Thunderbolt 5 разширителна карта, която се закупува отделно
• TPM: конектор за GC-TPM2.0 SPI V2
• COM: 1 x сериен конектор
• Clear CMOS: 1 x jumper
• Управление на подсветката: RGB Fusion

BIOS и софтуер

• BIOS: 256 Mbit AMI UEFI BIOS
• Актуализиране: Q-Flash и Q-Flash Plus
• Управление: Gigabyte Control Center
• Системен мониторинг: напрежения, температури, обороти на вентилатори и дебит на водно охлаждане
• Операционни системи: Windows 11 64-bit и Windows 10 64-bit
• Ограничение: Intel NPU драйверът и Intel 800 Platform Performance Package се поддържат само под Windows 11

Размери и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Гаранция: 36 месеца
