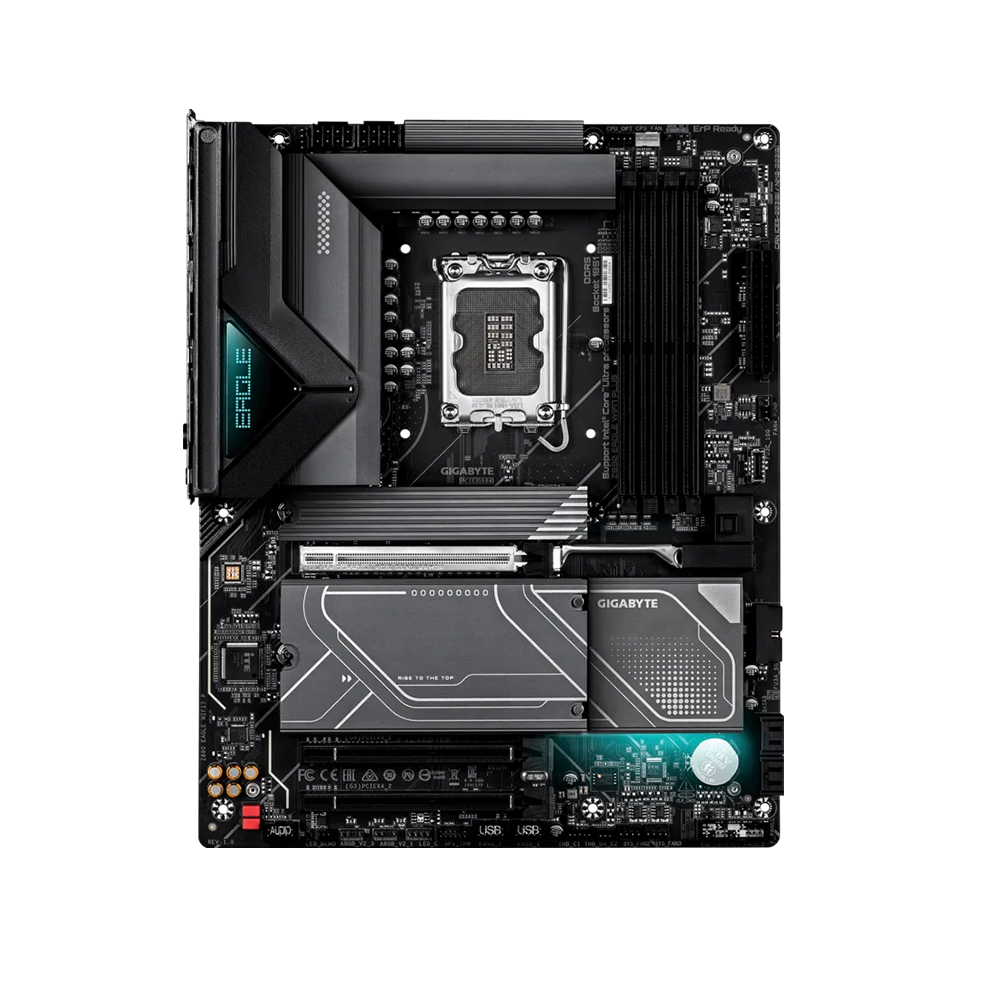

Gigabyte Z890 EAGLE WIFI7 PLUS, LGA1851, DDR5, Wi-Fi 7, USB4 Дънна платка

Gigabyte Z890 EAGLE WIFI7 PLUS е ATX дънна платка за Intel LGA1851 конфигурации, базирана на чипсет Intel Z890 Express. Моделът поддържа Intel Core Ultra настолни процесори Series 2 и е насочен към високопроизводителни гейминг, работни и универсални системи с DDR5 памет, PCIe 5.0, бързо NVMe съхранение и съвременна кабелна и безжична свързаност.

Захранването използва 14+1+2 Twin Digital VRM дизайн с 60A DrMOS, като VCore секцията използва 7+7 паралелна конфигурация. Платката е изградена с 2X Copper PCB, качествени дросели и кондензатори и два 8-pin CPU захранващи конектора с UD Solid Pin дизайн. VRM Thermal Armor Advanced с 5 W/mK термоподложка, M.2 Thermal Guard и M.2 Thermal Guard Ext. подпомагат охлаждането на ключовите компоненти.

За памет Gigabyte Z890 EAGLE WIFI7 PLUS предлага четири DDR5 DIMM слота с двуканална архитектура и максимален капацитет 256 GB. Поддържат се DDR5 скорости до 9466+ MT/s при овърклок, Intel XMP профили, стандартни non-ECC un-buffered модули и CUDIMM памет. Технологиите D5 Bionic Corsa и Infinite Memory Performance допълват възможностите за настройка и оптимизация на DDR5 паметта.

Разширението включва основен PCIe 5.0 x16 слот от процесора и два допълнителни физически PCIe x16 слота с PCIe 4.0 x4 връзка от чипсета. За съхранение са налични четири M.2 слота - един PCIe 5.0 x4, три PCIe 4.0 x4 и четири SATA 6 Gb/s порта. Един от чипсетните M.2 слотове поддържа както PCIe, така и SATA M.2 устройства.

Мрежовата свързаност включва Realtek 2.5GbE LAN и Intel Wi-Fi 7 BE202 с 2.4 GHz, 5 GHz и 6 GHz честотни ленти, 160 MHz канална ширина и Bluetooth 5.4. WIFI EZ-Plug и насочената антена с високо усилване улесняват монтажа и оптимизирането на безжичната връзка.

Задният панел предлага USB4 40Gbps Type-C с DisplayPort 2.1, два USB 10Gbps Type-A, три USB 5Gbps Type-A и четири USB 2.0 порта. Аудиото използва Realtek ALC1220 кодек с 7.1-канален звук, DSD възпроизвеждане, WIMA аудиофилски кондензатори и оптичен S/PDIF изход. Функции като PCIe EZ-Latch Plus, M.2 EZ-Latch Plus, M.2 EZ-Latch Click, Q-Flash Plus, Q-Flash Auto Scan, Smart Fan 6, EZ-Debug Zone и UC BIOS 2.0 улесняват сглобяването, диагностиката и настройката.

Детайлни характеристики

• Марка: Gigabyte
• Модел: Z890 EAGLE WIFI7 PLUS
• Код на производителя: Z890 EAGLE WIFI7 P
• EAN: 4719331880842
• Съвместими процесори: Intel Core Ultra настолни процесори Series 2 / 200S
• Сокет: LGA1851
• Чипсет: Intel Z890 Express
• Захранване:
  • 14+1+2 Twin Digital VRM дизайн
  • 60A DrMOS
  • 7+7 паралелен дизайн на VCore фазите
  • 2X Copper PCB
  • Качествени дросели и кондензатори
  • UD Solid Pin захранващи конектори
• Захранващи конектори:
  • 1 x 24-pin ATX основен захранващ конектор
  • 2 x 8-pin ATX 12V CPU захранващи конектора
• Памет:
  • 4 x DDR5 DIMM слота
  • До 256 GB системна памет
  • Двуканална архитектура
  • До DDR5 9466+ MT/s при овърклок
  • Поддръжка на non-ECC un-buffered DIMM
  • Поддръжка на Clocked Unbuffered DIMM - CUDIMM
  • Поддръжка на Intel Extreme Memory Profile XMP
  • D5 Bionic Corsa
  • Infinite Memory Performance
• Видео изходи:
  • 1 x USB4 Type-C с DisplayPort 2.1, до 3840 x 2160 при 144 Hz
  • 1 x DisplayPort 2.1, до 3840 x 2160 при 144 Hz
  • Видео възможностите зависят от използвания процесор
• Слотове за разширение:
  • 1 x PCI Express x16 слот от процесора, PCIe 5.0, работещ в x16 режим
  • Основният PCIe 5.0 x16 слот поддържа видеокарта или NVMe SSD устройство
  • 2 x физически PCI Express x16 слота от чипсета, PCIe 4.0, работещи в x4 режим
  • PCIe UD Slot
  • PCIe EZ-Latch Plus за по-лесно освобождаване на видеокартата
• Съхранение:
  • Общо 4 x M.2 слота
  • M2A_CPU от процесора, M key, формати 25110 / 22110 / 2580 / 2280, PCIe 5.0 x4/x2
  • M2B_CPU от процесора, M key, формати 22110 / 2280, PCIe 4.0 x4/x2
  • M2Q_SB от чипсета, M key, формати 22110 / 2280, PCIe 4.0 x4/x2
  • M2M_SB от чипсета, M key, формати 22110 / 2280, SATA и PCIe 4.0 x4/x2
  • 4 x SATA 6 Gb/s порта
  • M.2 Thermal Guard
  • M.2 Thermal Guard Ext.
  • M.2 EZ-Latch Plus
  • M.2 EZ-Latch Click
• RAID:
  • RAID 0, RAID 1, RAID 5 и RAID 10 за NVMe SSD устройства
  • RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства
• Мрежа: Realtek 2.5GbE LAN, 2.5 Gb/s / 1 Gb/s / 100 Mb/s
• Wi-Fi:
  • Intel Wi-Fi 7 BE202
  • 802.11 a/b/g/n/ac/ax/be
  • 2.4 GHz / 5 GHz / 6 GHz честотни ленти
  • Канална ширина до 160 MHz
  • WIFI EZ-Plug
  • Насочена антена с високо усилване и магнитна основа
  • До 5 dBi усилване при насочен режим и до 4 dBi при многопосочен режим
• Bluetooth: Bluetooth 5.4; версията може да се променя с актуализации на безжичния модул
• USB:
  • Заден панел: 1 x USB4 40Gbps Type-C с DisplayPort
  • Заден панел: 2 x USB 10Gbps Type-A
  • Заден панел: 3 x USB 5Gbps Type-A
  • Заден панел: 4 x USB 2.0/1.1 Type-A
  • Преден панел: 1 x USB 10Gbps Type-C конектор
  • Преден панел: 1 x USB 5Gbps конектор за 2 допълнителни USB 5Gbps порта
  • Преден панел: 2 x USB 2.0/1.1 конектора за 4 допълнителни USB 2.0/1.1 порта
• Аудио:
  • Realtek ALC1220 аудио кодек
  • High Definition Audio
  • 2 / 4 / 5.1 / 7.1-канален звук
  • DSD възпроизвеждане през Line Out на задния панел
  • WIMA аудиофилски кондензатори
  • Оптичен S/PDIF изход
• Охлаждане:
  • VRM Thermal Armor Advanced
  • 5 W/mK VRM термоподложка
  • M.2 Thermal Guard
  • M.2 Thermal Guard Ext. с покритие за три M.2 слота
  • Smart Fan 6
  • Fan Stop
  • 1 x конектор за процесорен вентилатор
  • 1 x конектор за допълнителен процесорен вентилатор или водна помпа
  • 3 x конектора за системни вентилатори
  • 1 x конектор за системен вентилатор или водна помпа
  • Общо 6 конектора за вентилатори и помпи
  • Следене на температура, напрежение, обороти и водно охлаждане
• RGB и осветление:
  • RGB Fusion
  • 3 x Addressable RGB Gen2 LED конектора
  • 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Power бутон
  • 1 x Reset бутон
  • 1 x Q-Flash Plus бутон
  • 1 x Clear CMOS бутон
  • 1 x USB4 40Gbps Type-C с DisplayPort
  • 2 x USB 10Gbps Type-A
  • 3 x USB 5Gbps Type-A
  • 4 x USB 2.0/1.1 Type-A
  • 1 x DisplayPort 2.1
  • 2 x антенни конектора 2T2R
  • 1 x RJ-45 2.5GbE LAN порт
  • 2 x аудио жака
  • 1 x оптичен S/PDIF изход
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 4 x M.2 Socket 3 конектора
  • 4 x SATA 6 Gb/s конектора
  • 1 x конектор за преден системен панел
  • 1 x аудио конектор за преден панел
  • 1 x USB 10Gbps Type-C конектор за преден панел
  • 1 x USB 5Gbps конектор
  • 2 x USB 2.0/1.1 конектора
  • 2 x конектора за Gigabyte Thunderbolt 5 допълнителна карта
  • 1 x TPM конектор за GC-TPM2.0 SPI V2 модул
  • 1 x Reset jumper
  • 1 x Clear CMOS jumper
  • EZ-Debug Zone с CPU, DRAM, VGA и BOOT диагностични LED индикатори
  • Optimal DRAM Installation Indicator
  • WIFI EZ-Plug
  • PCIe EZ-Latch Plus
  • M.2 EZ-Latch Plus
  • M.2 EZ-Latch Click
• BIOS:
  • 512 Mbit flash
  • AMI UEFI BIOS
  • UC BIOS 2.0
  • Q-Flash
  • Q-Flash Plus
  • Q-Flash Auto Scan
  • Multi-Theme интерфейс
  • AIO Fan Control
  • Safe Mode
• Софтуер и функции:
  • Gigabyte Control Center
  • Smart Fan 6
  • RGB Fusion
  • Ultra Turbo Mode
  • AI PerfDrive
  • D5 Bionic Corsa
  • Infinite Memory Performance
  • HWiNFO интеграция за информация от BIOS и следене на захранването
• Операционна система: Windows 11 64-bit; Wi-Fi 7 функционалността изисква съвместима версия на Windows 11
• Форм фактор: ATX, 30.5 x 24.4 см
• Гаранция: 36 месеца
