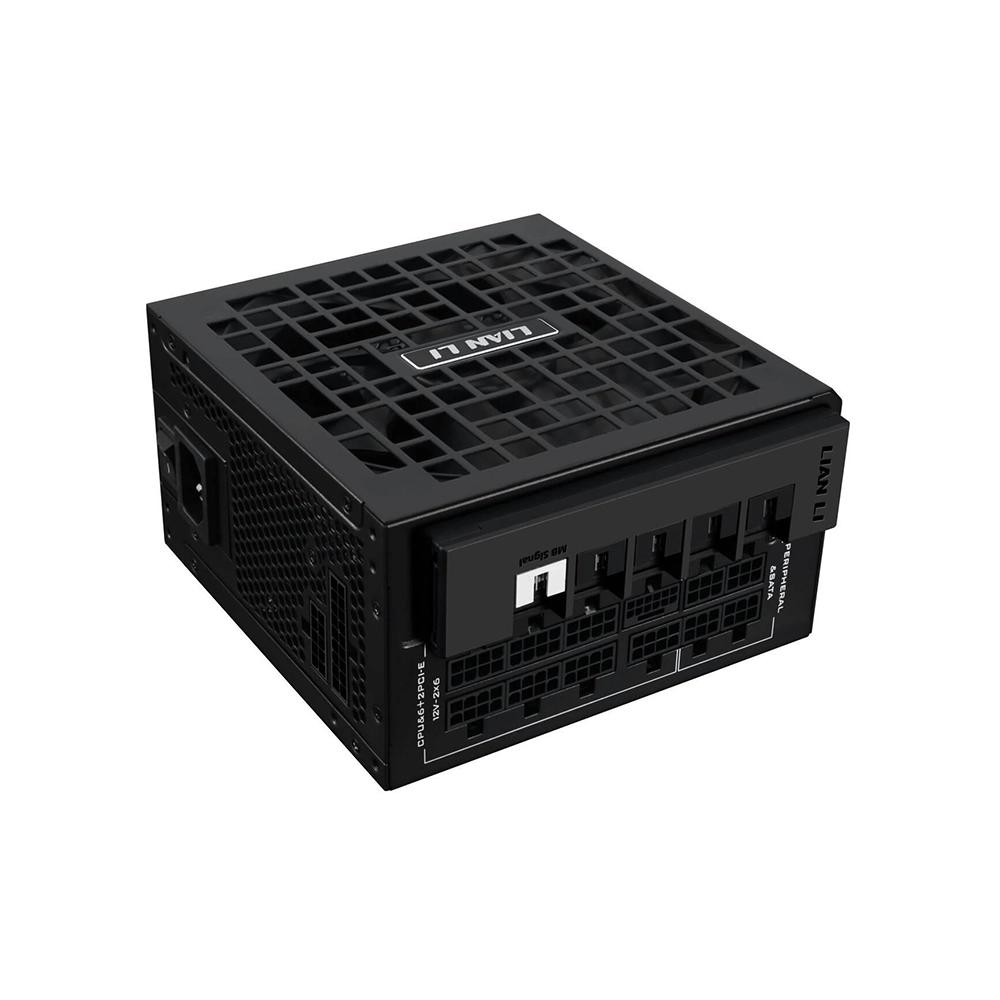

Lian Li RS1200G с RS Hub 1200W, 80 PLUS Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Lian Li RS1200G е 1200 W ATX захранване с напълно модулно окабеляване, разработено по стандарта ATX 3.1. Конкретният G9P.RS1200G.BH00.EU е черният европейски вариант с включен RS Hub. Основната +12 V линия може да отдава до 100 A и пълните 1200 W, докато комбинираният лимит на +3,3 V и +5 V е 100 W.

Моделът е сертифициран с 80 PLUS Gold, Cybenetics Platinum и PPLP Gold. При официалния 80 PLUS тест е измерена ефективност 91,39% при 50% натоварване, 115 V и 60 Hz, а Cybenetics отчита средна ефективност 91,198% при 230 V върху повече от 1450 комбинации от натоварване. Вътрешната схема използва Active PFC, Half-Bridge LLC резонансна топология, синхронно изправяне на +12 V и DC-to-DC преобразуватели за вторичните линии.

За видеокартата е предвиден един директен PCIe 5.1 12V-2x6 16-pin кабел с рейтинг до 600 W. Той използва високотокови клеми от медна сплав и двуцветен корпус, който улеснява визуалната проверка за правилно поставяне. Европейският артикул е описан с три PCIe 6+2-pin конектора, два CPU EPS 4+4-pin, 12 SATA захранващи и четири Peripheral 4-pin конектора. Основният ATX кабел използва двустранно разположени PSU изходи за по-гъвкаво маршрутизиране, но двете позиции не трябва да се използват едновременно.

Охлаждането се извършва от 135 мм FDB вентилатор с максимална скорост 2400 rpm и полупасивен Fanless режим. Cybenetics измерва средно 24,85 dB(A) при 230 V върху повече от 1450 товарни комбинации. Потвърдените защити са OCP, OVP, UVP, OPP, SCP и OTP. Основните високоволтови кондензатори са EPCOS, а лабораторният анализ потвърждава и японски Rubycon кондензатори във вторичната част.

Отличителна особеност е въртящият се на 90° AC вход, който позволява различна ориентация според конструкцията на кутията. Включеният RS Hub добавя четири физически порта с поддръжка на до седем downstream USB връзки и общ изходен ток до 2,5 A. Хъбът може да се закрепи магнитно в кутията, а комплектните магнитни клипсове позволяват излишната дължина на гъвкавите плоски кабели да бъде сгъната и фиксирана.

Детайлни характеристики

Основни данни и стандарти

• Марка: Lian Li
• Серия: RS
• Модел: RS1200G
• Вариант: BH00 с RS Hub
• Номинална мощност: 1200 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Материал на корпуса: SECC
• Цвят: черен

Електрически характеристики и ефективност

• 80 PLUS сертификат: 80 PLUS Gold
• 80 PLUS ефективност: 91,39% при 50% натоварване, 115 V и 60 Hz
• Cybenetics ETA: Platinum
• Cybenetics средна ефективност при 230 V: 91,198% при повече от 1450 комбинации от натоварване
• PPLP сертификат: Gold
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входен ток: 15-8 A
• Входна честота: 50-60 Hz
• +12 V линия: до 100 A и 1200 W
• +3,3 V линия: до 20 A
• +5 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• +5 VSB линия: до 3 A и 15 W
• Hold-up time: 24,80 ms при изпитването на Cybenetics
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX 20+4-pin: 1 основен модулен кабел; PSU панелът позволява извеждане от две страни, които не трябва да се използват едновременно
• CPU EPS 4+4-pin: 2 конектора при европейския комплект
• PCIe 6+2-pin: 3 конектора при европейския комплект
• 12V-2x6: 1 директен PCIe 5.1 16-pin PSU-GPU кабел, до 600 W
• 12V-2x6 - PSU страна: директна 16-pin модулна връзка
• 12V-2x6 - GPU страна: 16-pin 12V-2x6 конектор с двуцветен корпус
• SATA захранване: 12 конектора при европейския комплект
• Peripheral 4-pin (Molex): 4 конектора при европейския комплект

Охлаждане и управление

• Тип охлаждане: активно с полупасивен режим
• Вентилатор: 135 мм
• Лагер: Fluid Dynamic Bearing (FDB)
• Максимални обороти: 2400 rpm
• Fanless режим: да
• Cybenetics шум при 230 V: средно 24,85 dB(A) при повече от 1450 комбинации от натоварване
• Декларирано ниво на шум: 36,27 dB(A) при 30 °C и разстояние 100 cm между захранването и микрофона

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• Основна топология: Active PFC + Half-Bridge LLC
• Вторична страна: синхронно изправяне на +12 V и DC-to-DC преобразуватели
• Основни високоволтови кондензатори: EPCOS, 105 °C

Монтаж и RS Hub

• AC вход: въртящ се на 90°
• ATX изход: двустранно разположени позиции за по-гъвкаво маршрутизиране на 20+4-pin кабела; не се използват едновременно
• RS Hub: включен
• Размери на RS Hub: 132,5 x 34,7 x 12,7 мм
• RS Hub портове: 4 физически порта с поддръжка на до 7 downstream USB връзки
• Максимален общ ток на RS Hub: 2,5 A
• Монтаж на RS Hub: магнитно закрепване в кутията или монтаж към предвидената позиция
• Кабелно управление: включени магнитни клипсове за сгъване и фиксиране на излишната дължина на плоските кабели
• Модулни кабели: трябва да се използват комплектните или изрично одобрени за модела кабели
• Ограничение: LANCOOL 207 и LANCOOL 207 Digital с вдлъбнати долни вентилатори блокират зоната на 24-pin конектора и не са съвместими с RS PSU според Lian Li

Размери и гаранция

• Ширина: 150 мм
• Дължина: 150 мм
• Височина: 86 мм
• Гаранция: 120 месеца

Съдържание на комплекта

• RS Hub: включен
• USB 9-pin към USB 9-pin кабел: включен
• USB 9-pin към USB Type-A кабел: включен
• Магнитни кабелни клипсове: включени
• Кабелен гребен: включен
• Мрежов захранващ кабел: включен
