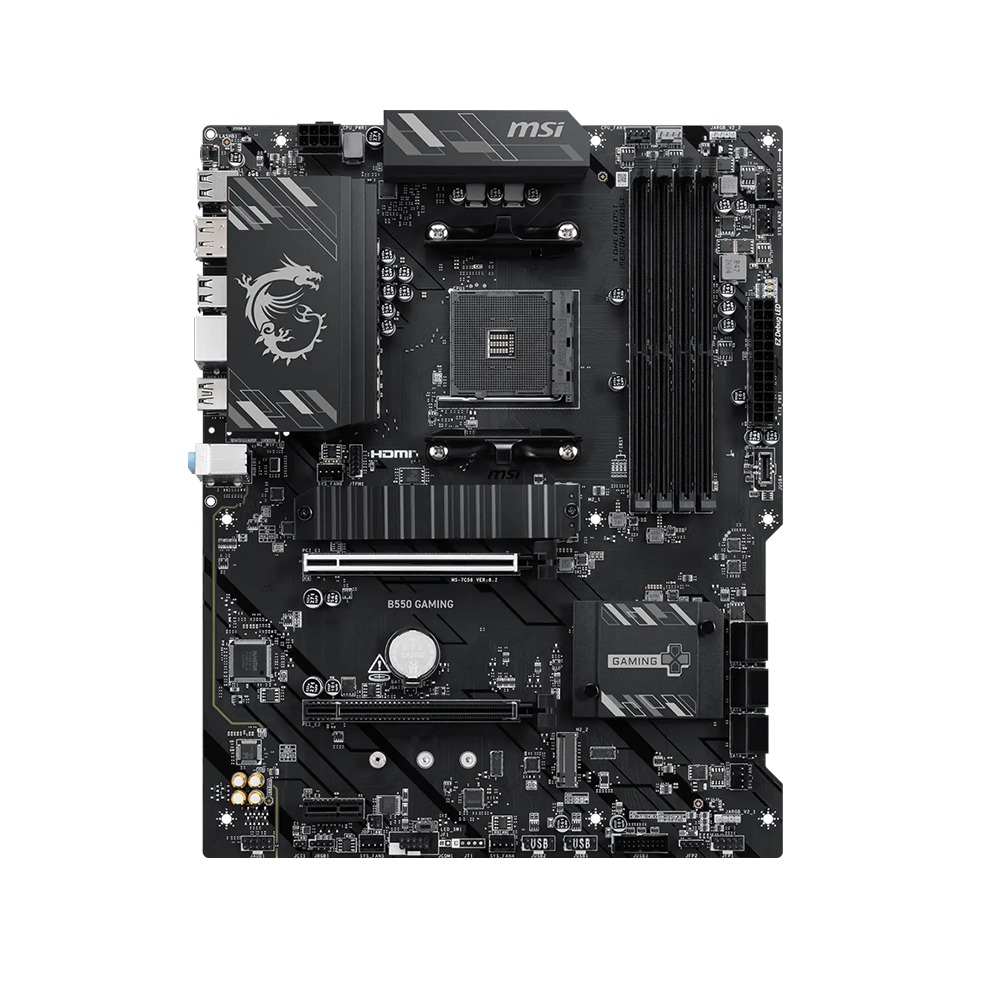

MSI B550 GAMING, AM4, DDR4, PCIe 4.0 Дънна платка

MSI B550 GAMING е ATX дънна платка за AMD AM4 конфигурации, базирана на чипсет AMD B550. Моделът поддържа AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series настолни процесори и е подходяща основа за гейминг, домашни и универсални системи с DDR4 памет. Ryzen 5 3400G и Ryzen 3 3200G не се поддържат.

Платката използва 8+2+1 Duet Rail Power System, 8-pin CPU захранващ конектор, Core Boost и печатна платка с 2oz удебелена мед. Охлаждането включва разширен VRM радиатор, 7 W/mK MOSFET термоподложки, допълнителни термоподложки върху дроселите, чипсетен радиатор и M.2 Shield Frozr за основния NVMe слот.

За памет MSI B550 GAMING разполага с четири DDR4 DIMM слота с максимален капацитет 128 GB и двуканална архитектура. Поддържат се A-XMP профили и скорости до 4866+ MT/s при овърклок, като максималната честота зависи от използвания процесор, броя на модулите и тяхната организация. Поддържат се non-ECC UDIMM модули, както и ECC UDIMM памет в non-ECC режим.

Разширението включва основен PCIe 4.0 x16 слот от процесора, допълнителен физически PCIe x16 слот с PCIe 3.0 x4 връзка от чипсета и PCIe 3.0 x1 слот. За съхранение са налични два M.2 слота и шест SATA 6 Gb/s порта, като M.2_1 поддържа PCIe 4.0 x4 и SATA устройства, а M.2_2 работи с PCIe 3.0 x4. При инсталиране на PCIe SSD в M.2_2 допълнителният PCI_E2 слот става недостъпен.

Кабелната мрежова свързаност се осигурява от Realtek RTL8111H Gigabit LAN контролер. Моделът не разполага с вграден Wi-Fi или Bluetooth. Задният панел предлага USB 10Gbps Type-A и Type-C, два USB 5Gbps Type-A порта, четири USB 2.0 порта, HDMI 1.4 и DisplayPort 1.2, а за предния панел е наличен и USB 5Gbps Type-C конектор.

Аудиосистемата използва Realtek ALC897 кодек със 7.1-канален High Definition Audio и Audio Boost. Допълнителните функции включват PCIe Steel Armor, Flash BIOS Button за обновяване на BIOS без инсталиран процесор и памет, EZ Debug LED, Click BIOS 5, Frozr AI Cooling, Memory Boost, Mystic Light и MSI Center.

Детайлни характеристики

• Марка: MSI
• Модел: B550 GAMING
• Код на производителя: 7C56-093R
• EAN: 4711377459846
• Съвместими процесори: AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series настолни процесори; AMD Ryzen 5 3400G и Ryzen 3 3200G не се поддържат
• Сокет: AM4
• Чипсет: AMD B550
• Захранване:
  • 8+2+1 Duet Rail Power System
  • Core Boost
  • Цифров дизайн на захранването
  • Печатна платка с 2oz удебелена мед
• Захранващи конектори:
  • 1 x 24-pin ATX основен захранващ конектор
  • 1 x 8-pin CPU захранващ конектор
• Памет:
  • 4 x DDR4 DIMM слота
  • До 128 GB системна памет
  • Двуканална архитектура
  • DDR4 2667 / 2800 / 2933 / 3000 / 3066 / 3200 / 3466 / 3600 / 3733 / 3866 / 4000 / 4133 / 4266 / 4400 / 4533 / 4600 / 4733 / 4800 / 4866+ MT/s чрез A-XMP OC Mode
  • 1 DIMM на канал, Single Rank: до 4800+ MT/s
  • 1 DIMM на канал, Dual Rank: до 3866+ MT/s
  • 2 DIMM на канал, Single Rank: до 4000+ MT/s
  • 2 DIMM на канал, Dual Rank: до 3600+ MT/s
  • Поддръжка на non-ECC UDIMM памет
  • Поддръжка на ECC UDIMM памет в non-ECC режим
  • Поддръжка на un-buffered памет
  • A-XMP
  • Memory Boost
  • DDR4 Boost
• Видео изходи:
  • 1 x HDMI 1.4, до 3840 x 2160 при 30 Hz
  • 1 x DisplayPort 1.2, до 3840 x 2160 при 60 Hz
  • Видеоизходите са налични само при процесор с вградена графика
• Слотове за разширение:
  • 1 x PCIe x16 слот PCI_E1 от процесора, PCIe 4.0, работещ до x16
  • 1 x физически PCIe x16 слот PCI_E2 от чипсета, PCIe 3.0, работещ до x4
  • 1 x PCIe 3.0 x1 слот PCI_E3 от чипсета
  • Реалната PCIe спецификация на основния слот зависи от използвания процесор
  • PCIe Steel Armor подсилване на основния слот
• Съхранение:
  • 2 x M.2 Key M слота
  • M.2_1 от процесора, формати 2242 / 2260 / 2280 / 22110
  • M.2_1 поддържа до PCIe 4.0 x4 и SATA режим
  • M.2_2 от чипсета, формати 2242 / 2260 / 2280
  • M.2_2 поддържа до PCIe 3.0 x4
  • 6 x SATA 6 Gb/s порта
  • M.2 Shield Frozr
• Споделяне на линии: При инсталиране на PCIe SSD устройство в M.2_2 слотът PCI_E2 става недостъпен
• RAID:
  • RAID 0, RAID 1 и RAID 10 за SATA устройства
  • RAID 0 и RAID 1 за M.2 NVMe устройства
• Мрежа: Realtek RTL8111H Gigabit LAN, до 1 Gb/s
• USB:
  • Заден панел: 1 x USB 10Gbps Type-A
  • Заден панел: 1 x USB 10Gbps Type-C
  • Заден панел: 2 x USB 5Gbps Type-A
  • Заден панел: 4 x USB 2.0 Type-A
  • Преден панел: 1 x USB 5Gbps Type-C конектор
  • Преден панел: 1 x USB 5Gbps конектор за 2 допълнителни Type-A порта
  • Преден панел: 2 x USB 2.0 конектора за 4 допълнителни USB 2.0 порта
• Аудио:
  • Realtek ALC897 аудио кодек
  • 7.1-канален High Definition Audio
  • Audio Boost
  • Висококачествени аудио кондензатори
  • Изолирана аудио секция
  • De-Pop Protection
• Охлаждане:
  • Extended Heatsink Design за VRM зоната
  • 7 W/mK MOSFET термоподложки
  • Допълнителни термоподложки за дроселите
  • M.2 Shield Frozr
  • Чипсетен радиатор
  • 1 x 4-pin конектор за процесорен вентилатор
  • 1 x конектор за водна помпа
  • 6 x конектора за системни вентилатори
  • Автоматично разпознаване на PWM/DC вентилатори
  • Cooling Wizard
  • Frozr AI Cooling
• RGB и осветление:
  • Mystic Light
  • 2 x Addressable V2 RGB LED конектора JARGB_V2
  • 1 x RGB LED конектор JRGB
  • Поддръжка на 5V Addressable RGB Gen2 / Gen1 устройства
  • Поддръжка на 12V RGB устройства
• Заден панел (I/O):
  • 1 x Flash BIOS Button
  • 1 x DisplayPort 1.2
  • 1 x HDMI 1.4
  • 1 x USB 10Gbps Type-A
  • 1 x USB 10Gbps Type-C
  • 2 x USB 5Gbps Type-A
  • 4 x USB 2.0 Type-A
  • 1 x RJ-45 Gigabit LAN порт
  • Аудио конектори
• Вътрешни конектори и екстри:
  • 1 x 24-pin ATX захранващ конектор
  • 1 x 8-pin CPU захранващ конектор
  • 2 x M.2 слота
  • 6 x SATA 6 Gb/s порта
  • 2 x конектора за преден системен панел JFP
  • 1 x конектор за следене отварянето на кутията JCI
  • 1 x аудио конектор за преден панел JAUD
  • 1 x COM конектор
  • 1 x TPM конектор с TPM 2.0 поддръжка
  • 1 x USB 5Gbps Type-C конектор за преден панел
  • 1 x USB 5Gbps конектор за 2 Type-A порта
  • 2 x USB 2.0 конектора за 4 допълнителни порта
  • 4 x EZ Debug LED диагностични индикатора
  • Flash BIOS Button за обновяване на BIOS без инсталиран процесор и памет
• BIOS:
  • Click BIOS 5
  • UEFI BIOS
  • Flash BIOS Button
  • M-FLASH
  • A-XMP
  • Game Boost
  • Memory Try It
  • Hardware Monitor
• Софтуер и функции:
  • MSI Center
  • Frozr AI Cooling
  • Cooling Wizard
  • MSI AI LAN Manager
  • Mystic Light
  • Core Boost
  • Memory Boost
  • DDR4 Boost
  • Audio Boost
• Операционна система: Windows 11 64-bit
• Форм фактор: ATX, 30.48 x 24.38 см
• Гаранция: 36 месеца
