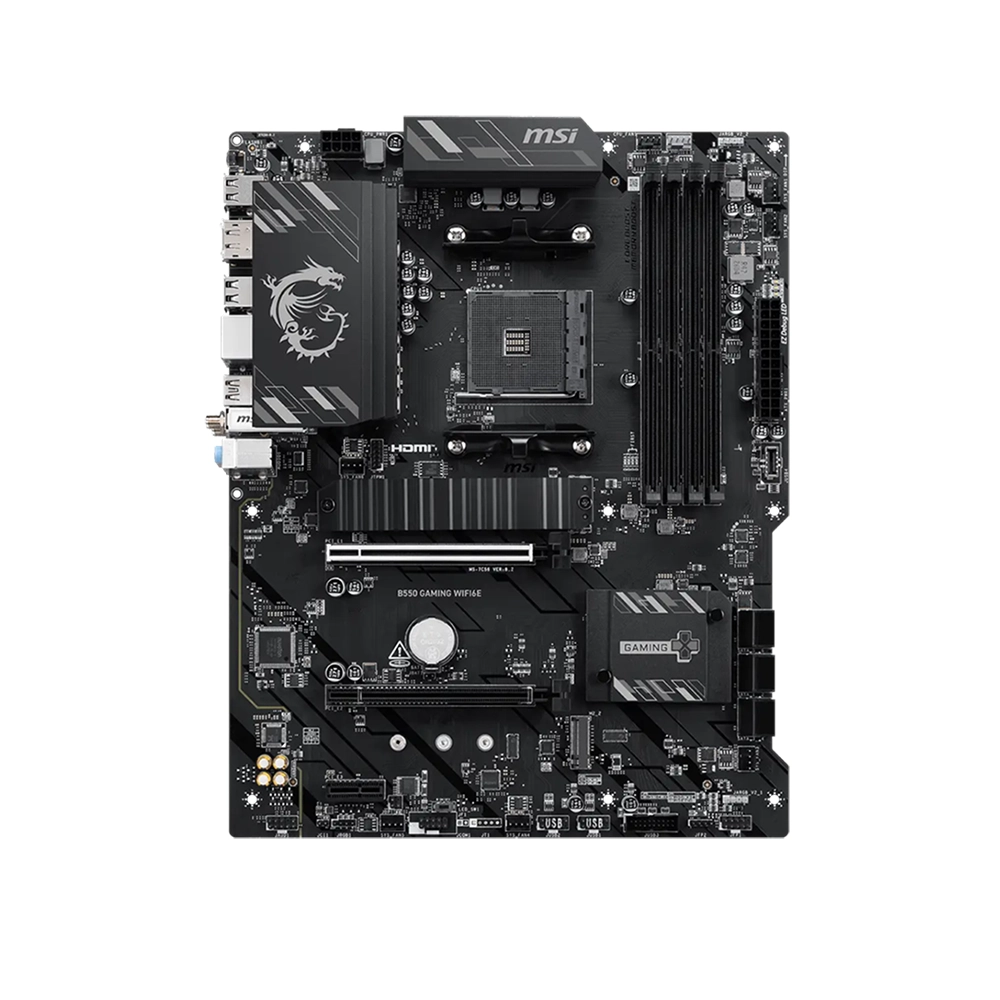

MSI B550 GAMING WIFI6E, AM4, DDR4, PCIe 4.0 Дънна платка

MSI B550 GAMING WIFI6E е ATX дънна платка за AMD AM4 конфигурации, базирана на чипсет AMD B550. Моделът поддържа настолни процесори AMD Ryzen 5000, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series, като Ryzen 5 3400G и Ryzen 3 3200G не са съвместими. Платката комбинира DDR4 памет, PCIe 4.0 за основната видеокарта и първия M.2 слот, Wi-Fi 6E и Gigabit LAN.

Захранващата секция използва 8+2+1 Duet Rail Power System, Core Boost и 8-pin CPU захранващ конектор. Печатната платка е изпълнена с 2 oz удебелена мед, а охлаждането включва разширен VRM радиатор, 7 W/mK MOSFET термоподложки, допълнителни термоподложки за дроселите, пасивен радиатор на чипсета и M.2 Shield Frozr за основния M.2 слот.

Четирите DDR4 DIMM слота поддържат до 128 GB памет в двуканален режим и честоти до DDR4-4866+ чрез A-XMP OC Mode. Максималната достижима честота зависи от процесора, броя използвани DIMM слотове и организацията на модулите. Поддържат се стандартна non-ECC UDIMM памет и ECC UDIMM модули, работещи в non-ECC режим.

За разширение са налични един PCIe 4.0 x16 слот от процесора, един PCIe 3.0 x4 слот с физически x16 размер и един PCIe 3.0 x1 слот. За SSD устройства има два M.2 слота, като M2_1 поддържа PCIe 4.0 x4 и SATA устройства с дължина до 22110, а M2_2 работи до PCIe 3.0 x4. Важно ограничение е, че при инсталиране на PCIe SSD в M2_2 вторият PCIe x16 слот PCI_E2 става недостъпен.

Мрежовата свързаност включва Realtek RTL8111H Gigabit LAN, Wi-Fi 6E с поддръжка на 2.4 GHz, 5 GHz и 6 GHz диапазони и Bluetooth 5.3. Задният панел предлага USB 10 Gbps Type-A и Type-C, USB 5 Gbps, HDMI 1.4, DisplayPort 1.2, аудио конектори и Flash BIOS Button, а вътрешните конектори включват и USB 5 Gbps Type-C за преден порт на съвместима компютърна кутия.

Детайлни характеристики

Основни данни, процесор и чипсет

• Марка: MSI
• Модел: B550 GAMING WIFI6E
• MPN/SKU: 7C56-092R
• EAN/GTIN: 4711377459082
• Платформа: AMD
• Сокет: AM4
• Чипсет: AMD B550
• Съвместими процесори: AMD Ryzen 5000 Series, Ryzen 5000 G-Series, Ryzen 4000 G-Series и Ryzen 3000 Series Desktop Processors
• Несъвместими процесори: AMD Ryzen 5 3400G и Ryzen 3 3200G
• Форм фактор: ATX
• Цвят: черен

Захранване, конструкция и охлаждане

• Захранваща схема: 8+2+1 Duet Rail Power System
• Технология: Core Boost
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin
• Печатна платка: 2 oz удебелена мед
• VRM охлаждане: Extended Heatsink Design
• VRM термоподложки: 7 W/mK MOSFET термоподложки и допълнителни термоподложки за дроселите
• Чипсет: пасивен радиатор
• M.2 охлаждане: M.2 Shield Frozr

Оперативна памет

• Тип: DDR4 UDIMM
• Слотове: 4 x DIMM
• Максимален капацитет: 128 GB
• Архитектура: Dual Channel
• Поддържани честоти чрез A-XMP OC Mode: 2667 / 2800 / 2933 / 3000 / 3066 / 3200 / 3466 / 3600 / 3733 / 3866 / 4000 / 4133 / 4266 / 4400 / 4533 / 4600 / 4733 / 4800 / 4866+ MT/s
• 1DPC 1R: до 4800+ MT/s
• 1DPC 2R: до 3866+ MT/s
• 2DPC 1R: до 4000+ MT/s
• 2DPC 2R: до 3600+ MT/s
• Профили: A-XMP
• Памет: поддържа non-ECC UDIMM
• ECC: ECC UDIMM памет се поддържа в non-ECC режим
• Забележка: поддържаната честота зависи от процесора и конфигурацията на паметта

PCIe слотове

• PCIe слотове: 3
• PCI_E1: физически x16, до PCIe 4.0 x16 от процесора
• PCI_E2: физически x16, PCIe 3.0 x4 от чипсета
• PCI_E3: PCIe 3.0 x1 от чипсета
• Основен слот: Steel Armor подсилване
• Зависимост: при инсталиране на PCIe SSD в M2_2 слотът PCI_E2 става недостъпен
• Забележка: реално поддържаното PCIe поколение на процесорния слот зависи от инсталирания процесор

M.2 и SATA

• M.2 слотове: 2
• M2_1: от процесора, до PCIe 4.0 x4 или SATA режим
• M2_1 формати: 2242 / 2260 / 2280 / 22110
• M2_2: от AMD B550 чипсета, до PCIe 3.0 x4
• M2_2 формати: 2242 / 2260 / 2280
• SATA: 6 x SATA 6 Gbps
• Ограничение: PCIe SSD в M2_2 изключва използването на PCI_E2

Видео изходи

• HDMI: 1 x HDMI 1.4, до 4K при 30 Hz
• DisplayPort: 1 x DisplayPort 1.2, до 4K при 60 Hz
• Условие: видеоизходите работят само с процесор, който разполага с интегрирана графика
• Забележка: конкретните графични възможности зависят от използвания процесор

Мрежова и безжична свързаност

• LAN контролер: Realtek RTL8111H
• Кабелна мрежа: Gigabit Ethernet, до 1 Gbps
• Wi-Fi: Wi-Fi 6E
• Безжичен модул: предварително инсталиран в M.2 Key-E слот
• Wi-Fi режим: 1T1R
• Стандарти: IEEE 802.11 a/b/g/n/ac/ax
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• MU-MIMO: поддържа MU-MIMO RX
• Bluetooth: Bluetooth 5.3
• Условие за 6 GHz: използването на 6 GHz диапазона зависи от Windows 11 и местните регулаторни изисквания

Аудио

• Аудио кодек: Realtek ALC897
• Аудио: 7.1-канално High Definition Audio
• Технология: MSI Audio Boost

Задни интерфейси

• USB 10 Gbps Type-A: 1
• USB 10 Gbps Type-C: 1
• USB 5 Gbps Type-A: 2
• USB 2.0 Type-A: 4
• Мрежа: 1 x RJ-45 Gigabit LAN
• Видео: 1 x HDMI 1.4
• Видео: 1 x DisplayPort 1.2
• Безжична връзка: 2 x конектора за Wi-Fi антени
• Аудио: 3 x 3.5 мм аудио жака
• BIOS: 1 x Flash BIOS Button

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 5 Gbps Type-C вътрешен конектор
• Предни USB 5 Gbps Type-A: вътрешен конектор за общо 2 порта
• Предни USB 2.0: вътрешни конектори за общо 4 порта
• Преден панел: 2 x JFP
• Предно аудио: 1 x JAUD
• Chassis Intrusion: 1 x JCI
• Сериен порт: 1 x JCOM
• TPM: 1 x TPM хедър с TPM 2.0 поддръжка

Вентилатори, помпа, RGB и диагностика

• CPU вентилатор: 1 x конектор
• Помпа / системен вентилатор: 1 x комбиниран конектор, до 3 A
• Системни вентилатори: 6 x конектора
• Общо конектори за вентилатори и помпа: 8
• ARGB: 2 x Addressable V2 RGB LED конектора JARGB_V2
• RGB: 1 x RGB LED конектор JRGB
• Управление на осветлението: MSI Mystic Light
• Диагностика: 4 x EZ Debug LED

BIOS и софтуер

• BIOS: UEFI AMI BIOS
• BIOS интерфейс: Click BIOS 5
• Обновяване: Flash BIOS Button позволява актуализиране на BIOS без инсталирани процесор, памет и видеокарта
• Памет: A-XMP и Memory Boost
• Охлаждане: Frozr AI Cooling и Cooling Wizard
• Управление: MSI Center
• Поддържана операционна система: Windows 11 64-bit

Размери и гаранция

• Форм фактор: ATX
• Размери: 244 x 305 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x MSI B550 GAMING WIFI6E дънна платка
• 1 x кратко ръководство за монтаж
• 1 x уведомление за регулаторните изисквания на Европейския съюз
• 2 x Wi-Fi антени
• 2 x SATA 6 Gbps кабела
• 1 x заден I/O щит
• 1 x пакет с 3 винта за M.2 устройства
