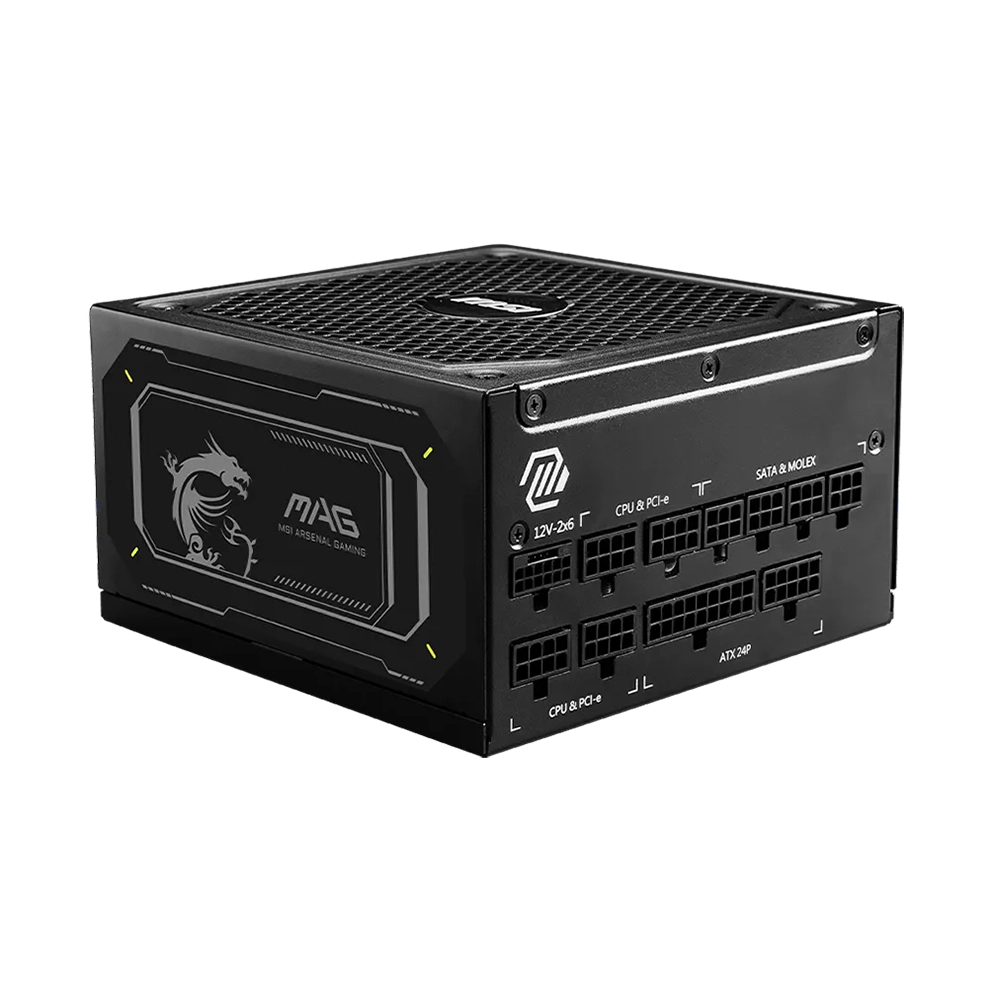

MSI MAG A1000GL PCIE5 II 1000 W, 80 PLUS Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

MSI MAG A1000GL PCIE5 II е 1000 W ATX захранване, насочено към мощни настолни конфигурации, при които са важни съвременният стандарт ATX 3.1, високата номинална мощност и директното захранване на видеокарти чрез PCIe CEM 5.1. Моделът е с напълно модулно окабеляване и използва плоски кабели, така че към захранването могат да останат свързани само нужните линии за конкретната система.

Сертификацията 80 PLUS Gold е комбинирана с Active PFC, а входният диапазон е 100-240 V при 50-60 Hz. За краткотрайни преходни товари е декларирана Power Excursion до 2000 W, или до 200% от номиналната мощност, за 0,1 ms. Тази стойност е временен пик при определеното условие и не представлява постоянна изходна мощност на захранването.

За видеокартата е предвиден един PCIe CEM 5.1 16-pin конектор с декларирана мощност до 600 W и отделен комплектен PCIe 5.1 кабел. От страната на захранването има самостоятелен модулен порт, означен 12V-2x6, а GPU конекторът използва двуцветна конструкция с жълт визуален маркер, който помага да се види дали щекерът е поставен докрай. Освен това има четири PCIe 6+2-pin конектора върху два PCIe кабела и два EPS 4+4-pin конектора върху два отделни EPS кабела.

Охлаждането се извършва от 135 мм вентилатор с Fluid Dynamic Bearing. Вътрешната схема използва half-bridge LLC топология и DC-to-DC модул, а защитите включват OCP, OVP, OPP, OTP, SCP и UVP - съответно защита от свръхток, пренапрежение, претоварване по мощност, прегряване, късо съединение и понижено напрежение.

Корпусът е с ширина 150 мм, дължина 150 мм и височина 86 мм. Модулната система включва отделни кабели за ATX, EPS, PCIe, SATA и периферни устройства, а за неизползваните кабели е предвиден калъф за съхранение. Това позволява монтажът да се организира без постоянно свързани излишни кабели, като при инсталация трябва да се остави достатъчно място зад модулния панел за свързване и огъване на необходимите кабели.

Детайлни характеристики

Основни данни и стандарти

• Марка: MSI
• Модел: MAG A1000GL PCIE5 II
• Номинална мощност: 1000 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe стандарт за 16-pin връзката: PCIe CEM 5.1
• Тип окабеляване: напълно модулно
• Тип кабели: плоски
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Gold
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входна честота: 50-60 Hz
• +12 V линия: 1 линия, до 83,3 A и 999,6 W
• +3,3 V линия: до 22 A
• +5 V линия: до 22 A
• Комбинирана мощност на +3,3 V и +5 V: до 120 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 3 A и 15 W
• Power Excursion: до 2000 W, или до 200% от номиналната мощност, за 0,1 ms

Окабеляване и конектори

• ATX: 1 x 24-pin (20+4-pin) конектор върху 1 кабел
• CPU EPS: 2 x 4+4-pin конектора върху 2 отделни EPS кабела
• PCIe CEM 5.1: 1 x 16-pin конектор, до 600 W, върху 1 отделен PCIe 5.1 кабел
• PCIe 5.1 кабел - PSU страна: отделен модулен порт, означен 12V-2x6
• PCIe 5.1 кабел - GPU страна: PCIe CEM 5.1 16-pin с двуцветен конектор и жълт визуален маркер за проверка на поставянето
• PCIe 6+2-pin: 4 конектора върху 2 PCIe кабела
• SATA захранване: 12 конектора върху 3 SATA кабела
• Peripheral 4-pin (Molex): 4 конектора
• FDD 4-pin: 1 конектор
• Molex/FDD кабел: 1 комбиниран кабел за Peripheral 4-pin и FDD конекторите

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 135 мм
• Лагер: Fluid Dynamic Bearing (FDB)

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• OPP: защита от претоварване по мощност
• OTP: защита от прегряване
• SCP: защита от късо съединение
• UVP: защита от понижено напрежение
• Топология: half-bridge LLC
• Преобразуване: DC-to-DC модул

Монтаж

• Модулна система: позволява свързване само на необходимите за конфигурацията кабели
• Кабелно пространство: при монтаж трябва да се предвиди място зад модулния панел за конекторите и огъването на използваните кабели
• Модулни кабели: трябва да се използват комплектните или изрично одобрени за този модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 150 мм
• Височина: 86 мм
• Гаранция: 99 месеца

Съдържание на комплекта

• ATX кабел: 1 бр.
• EPS кабели: 2 бр.
• PCIe 6+2-pin кабели: 2 бр.
• PCIe 5.1 16-pin кабел: 1 бр.
• SATA кабели: 3 бр.
• Molex/FDD кабел: 1 бр.
• Калъф за кабели: включен
