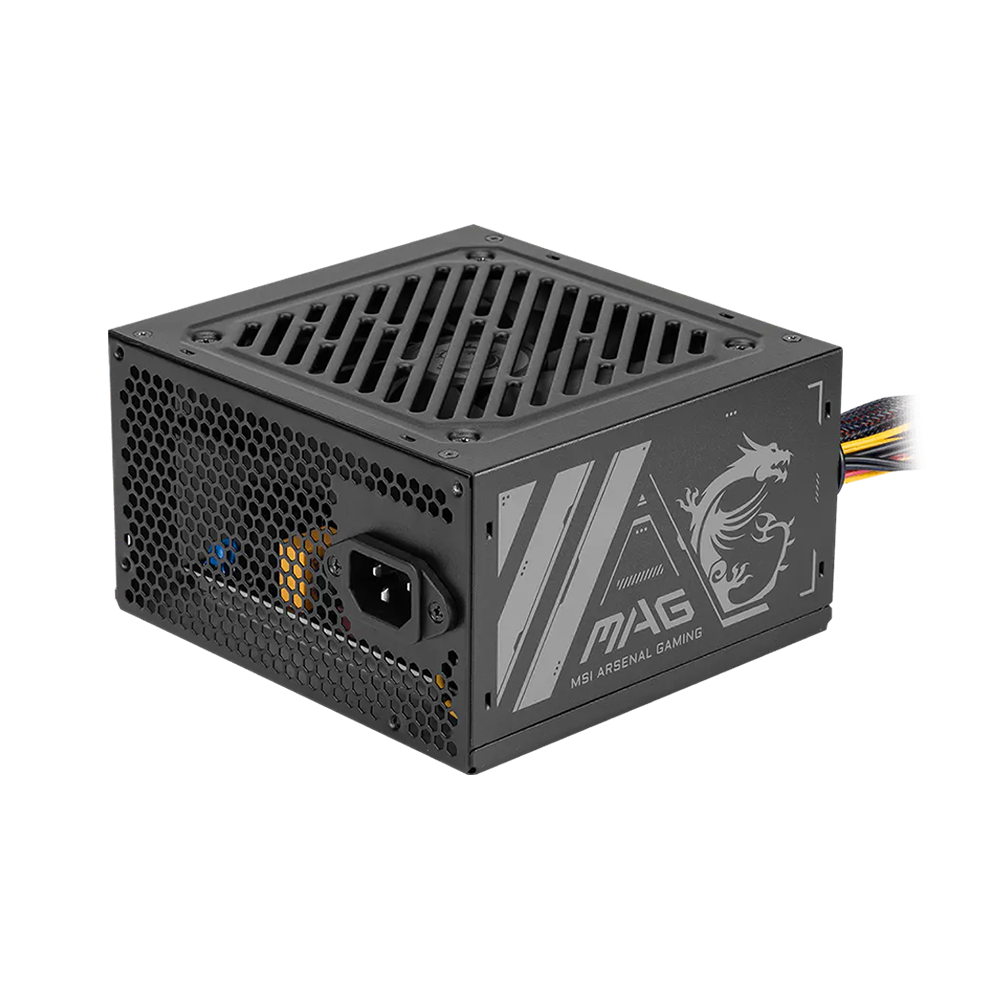

MSI MAG A500N-H 500W, 80 PLUS Standard Захранване за компютър

MSI MAG A500N-H е 500 W ATX захранване с фиксирано окабеляване, предназначено за настолни конфигурации, при които не са необходими модулни кабели или съвременен 16-pin GPU конектор. Захранването използва една +12 V линия, която може да отдава до 38 A и 456 W. Линиите +3,3 V и +5 V са ограничени до общо 105 W, така че номиналните 500 W не трябва да се приемат като налични изцяло през +12 V.

Моделът използва Active PFC и е обозначен от MSI с 80 PLUS Standard. Входът е предназначен за 200-240 V при 50-60 Hz и максимален входен ток 6,3 A. Кабелите са постоянно свързани към корпуса, което премахва необходимостта от модулни връзки, но означава, че при монтаж трябва да бъде предвидено пространство и за неизползваните линии.

Официалното ръководство показва един ATX 20+4-pin конектор, един CPU EPS 4+4-pin и един PCIe 6+2-pin конектор. За устройства за съхранение и периферия са налични три SATA захранващи, два Peripheral 4-pin (Molex) и един FDD 4-pin конектор. ATX и PCIe кабелите са с дължина 480 мм, а CPU EPS кабелът достига 680 мм.

Охлаждането се осигурява от 120 мм вентилатор с Hydraulic Bearing. MSI посочва четири защити - OCP срещу свръхток, OPP срещу претоварване по мощност, SCP срещу късо съединение и UVP срещу понижено напрежение. Корпусът е с дължина 140 мм, ширина 150 мм и височина 86 мм.

За българския дистрибуторски вариант е посочена 36-месечна гаранция. Комплектът включва мрежов захранващ кабел, монтажни винтове и ръководство за потребителя. MAG A500N-H няма 12VHPWR или 12V-2x6 връзка, затова изборът на видеокарта трябва да бъде съобразен с наличния единичен PCIe 6+2-pin конектор и възможностите на +12 V линията.

Детайлни характеристики

Основни данни и стандарти

• Марка: MSI
• Модел: MAG A500N-H
• Номинална мощност: 500 W
• Формат: ATX
• Тип окабеляване: фиксирано
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Standard
• PFC: Active PFC
• Входно напрежение: 200-240 V
• Максимален входен ток: 6,3 A
• Входна честота: 50-60 Hz
• +12 V линия: до 38 A и 456 W
• +3,3 V линия: до 14 A
• +5 V линия: до 14 A
• Комбинирана мощност на +3,3 V и +5 V: до 105 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 2,5 A и 12,5 W
• Конфигурация на +12 V: една линия

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 фиксиран кабел, 480 мм
• CPU EPS 4+4-pin: 1 конектор върху 1 фиксиран кабел, 680 мм
• PCIe 6+2-pin: 1 конектор върху 1 фиксиран кабел, 480 мм
• SATA захранване: 3 конектора
• Peripheral 4-pin (Molex): 2 конектора
• FDD 4-pin: 1 конектор
• Периферен кабел 1: първи Peripheral 4-pin на 380 мм, следван от 2 SATA конектора през 150 мм
• Периферен кабел 2: първи Peripheral 4-pin на 380 мм, следван от 1 SATA и 1 FDD конектор през 150 мм

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: Hydraulic Bearing

Защити и конструкция

• OCP: защита от свръхток
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• UVP: защита от понижено напрежение

Монтаж

• Окабеляване: всички кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• Мрежов захранващ кабел: включен
• Монтажни винтове: включени
• Ръководство за потребителя: включено
