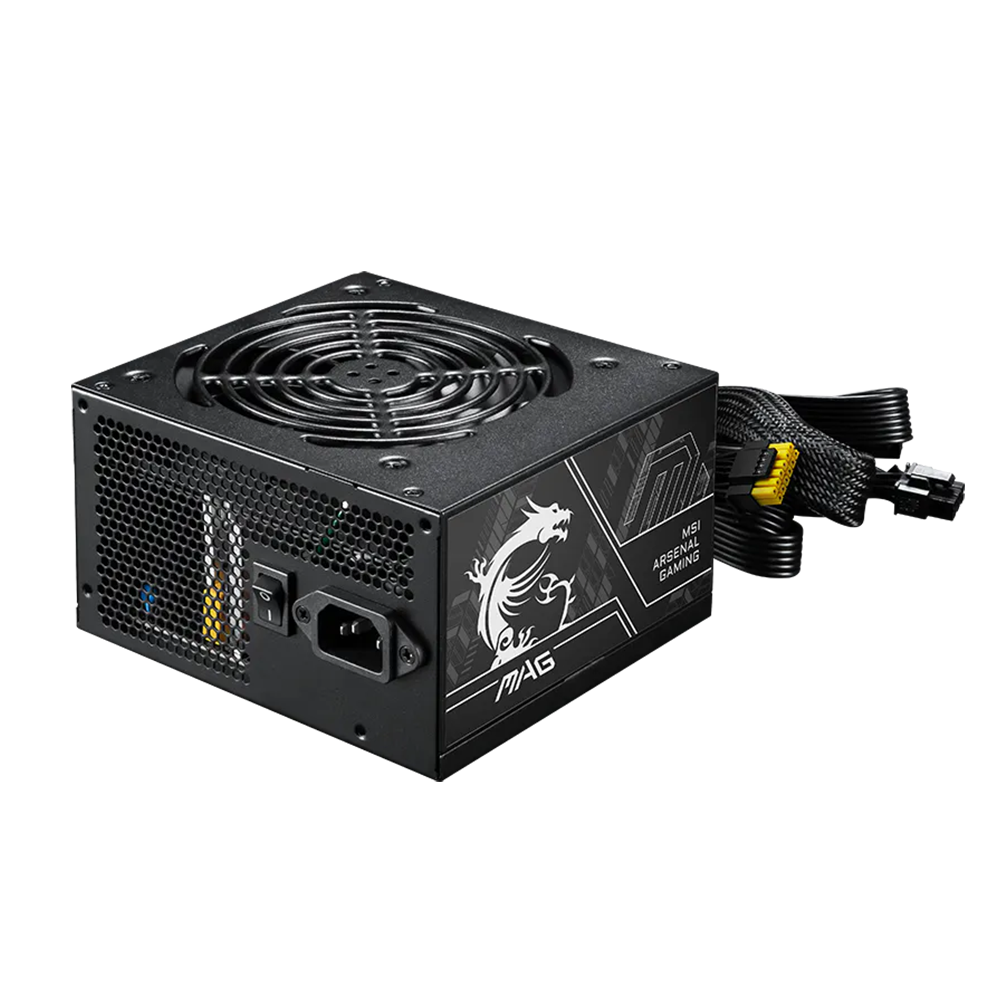

MSI MAG A650BN PCIE5 II 650W, 80 Plus Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

MSI MAG A650BN PCIE5 II е 650 W ATX захранване с фиксирано окабеляване, съвместимо с ATX 3.1 и PCIe 5.1. Моделът е сертифициран като 80 Plus Bronze и комбинира два традиционни PCIe 6+2-pin конектора с нативен 12V-2x6 кабел за видеокарта. Корпусът е с дължина 140 мм, което улеснява монтажа в голям брой стандартни ATX кутии.

Основната +12 V линия може да отдава до 54 A или 648 W. Линиите +3,3 V и +5 V са по 20 A и имат общо комбинирано ограничение от 120 W, а +5 VSB е 3 A / 15 W. Захранването работи с вход 100-240 V AC при 50-60 Hz и използва Active PFC и DC-DC преобразуване.

За видеокартата е предвиден фиксиран 12V-2x6 кабел с дължина 600 мм и мощност до 300 W. Кабелът е директна PSU-GPU връзка - от страната на захранването е постоянно свързан към него, а към видеокартата завършва с 16-pin 12V-2x6 конектор. Жълтото оцветяване на конектора помага визуално да се провери дали е поставен докрай. Допълнително има два PCIe 6+2-pin конектора върху отделен кабелен клон.

CPU захранването предлага два EPS конектора, а за устройства за съхранение и периферия са налични три SATA и два Peripheral 4-pin конектора. Всички кабели са постоянни и не могат да бъдат отделяни от корпуса, затова при монтажа трябва да се предвиди пространство и за неизползваните кабелни линии.

Охлаждането се осигурява от 120 мм вентилатор с хидравличен лагер. Потвърдените защити са OVP, OCP, SCP, OPP и UVP. Захранването няма потвърден полупасивен режим, а гаранцията за точния български артикул е 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Производител: MSI
• Серия: MAG
• Модел: MAG A650BN PCIE5 II
• MPN/SKU: 306-7ZPSY11-CE0
• EAN: 4711377364287
• Номинална мощност: 650 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: фиксирано
• Тип кабели: плоски черни кабели; 12V-2x6 кабелът е с оплетка
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Bronze
• Входно напрежение: 100-240 V AC
• Входен ток: максимум 10 A
• Входна честота: 50-60 Hz
• +12 V: 54 A, максимум 648 W
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 120 W
• +5 VSB: 3 A, максимум 15 W
• +12 V конфигурация: единична линия
• PFC: Active PFC
• Преобразуване: DC-DC

Окабеляване и конектори

• ATX за дънна платка: 1 x 24-pin, 550 мм
• CPU EPS: 2 конектора общо; актуалният datasheet посочва 1 x 8-pin и 1 x 4+4-pin
• CPU кабелен клон: 650 + 150 мм
• PCIe 6+2-pin: 2 конектора върху 1 кабел, 500 + 150 мм
• 12V-2x6: 1 фиксиран директен PSU-GPU кабел, 600 мм, до 300 W
• 12V-2x6 край към GPU: 16-pin 12V-2x6 с жълто визуално обозначение за пълно поставяне
• 12V-2x6 край към PSU: постоянно свързан към захранването, без модулно PSU гнездо
• SATA захранващи конектори: 3 върху 1 кабел, 400 + 100 + 100 мм
• Peripheral 4-pin (Molex): 2 върху 1 кабел, 400 + 100 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: хидравличен

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• Конструкция: DC-DC преобразуване

Монтаж

• Окабеляване: всички захранващи кабели са постоянно свързани към корпуса
• 12V-2x6: конекторът към видеокартата трябва да бъде поставен докрай; жълтата зона служи за визуална проверка

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца
