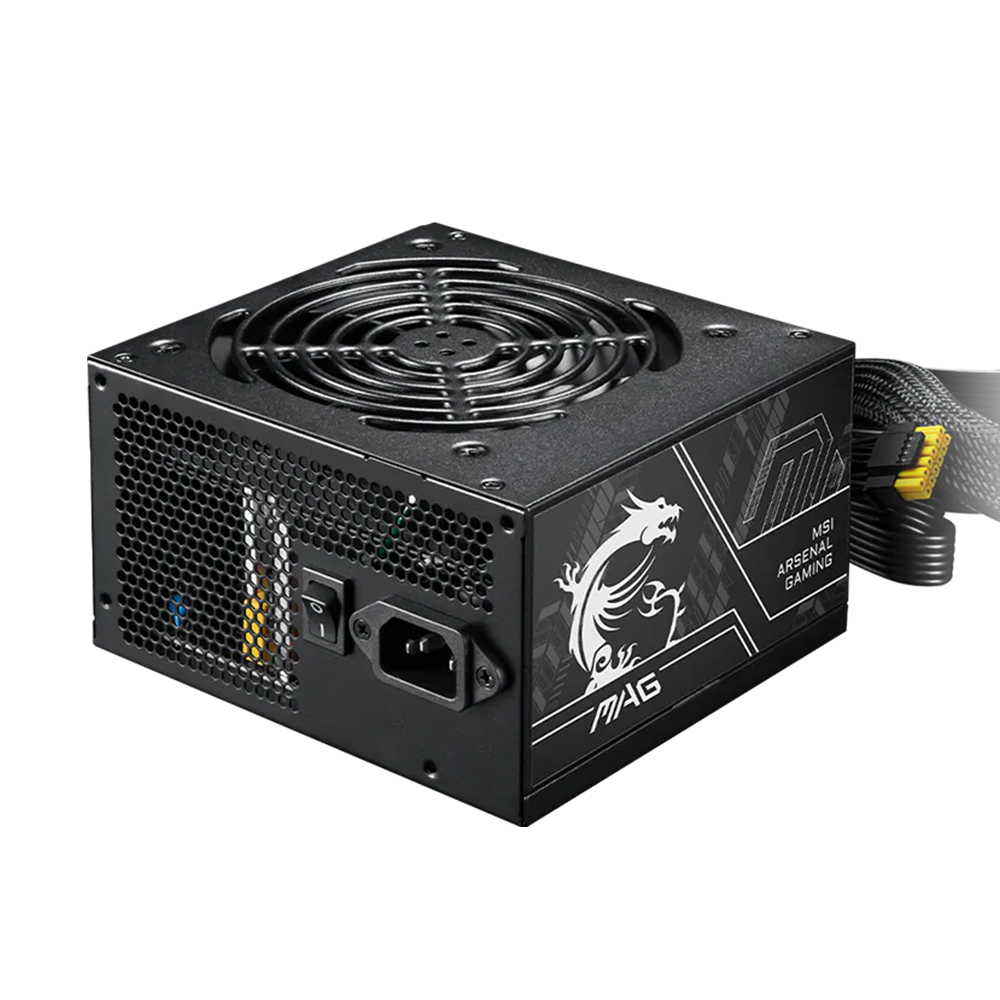

MSI MAG A750BN PCIE5 II 750W, 80 PLUS Bronze, PCIe 5.1, ATX 3.1 Захранване за компютър

MSI MAG A750BN PCIE5 II е 750 W ATX захранване с фиксирано окабеляване, разработено по изискванията на ATX 3.1 и с директна PCIe CEM 5.1 връзка за съвременни видеокарти. Вграденото 12V-2x6 окабеляване може да подава до 450 W към съвместима видеокарта и използва двуцветен конектор, при който жълтата част помага визуално да се провери дали връзката е поставена докрай.

Захранването е сертифицирано по 80 PLUS Bronze и използва активен PFC и DC-to-DC преобразуване. Основната +12 V линия е оразмерена за 62.5 A и до 750 W, докато +3.3 V и +5 V са с по 20 A и общо комбинирано ограничение 120 W. Входът поддържа диапазон 100-240 V при 50-60 Hz.

Освен 12V-2x6 връзката моделът разполага с три PCIe 6+2-pin конектора, разпределени върху два отделни кабела. Единият кабел носи два 6+2-pin конектора на 500 + 150 мм, а вторият предоставя един 6+2-pin конектор на 600 мм. За процесора са налични два EPS12V 4+4-pin конектора върху един кабел с дължини 650 + 150 мм. Допълнителното окабеляване включва три SATA и два Peripheral 4-pin конектора.

Охлаждането се осигурява от 120 мм вентилатор с хидравличен лагер. Корпусът е с дължина 140 мм, което намалява необходимото пространство в PSU отделението спрямо по-дълги ATX модели и оставя повече място за прокарване на фиксираните кабели.

За електрическа защита MSI посочва OVP, OCP, SCP, OPP и UVP. При монтажа на 12V-2x6 конектора той трябва да бъде поставен докрай в захранващия вход на видеокартата, като двуцветният дизайн служи именно за по-лесна визуална проверка на връзката.

Детайлни характеристики

Основни данни и стандарти

• Производител: MSI
• Модел: MAG A750BN PCIE5 II
• MPN/SKU: 306-7ZPSX11-CE0
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe стандарт: PCIe CEM 5.1
• Тип окабеляване: Фиксирано
• Цвят: Черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Bronze
• PFC: Активен PFC
• Конструкция: DC-to-DC
• Входно напрежение: 100-240 V
• Входна честота: 50-60 Hz
• Входен ток: 10 A
• +12 V: 62.5 A, до 750 W
• +5 V: 20 A
• +3.3 V: 20 A
• Комбинирана мощност на +3.3 V и +5 V: до 120 W
• +5Vsb: 3 A, до 15 W

Окабеляване и конектори

• ATX 24-pin: 1 конектор, кабел 550 мм
• CPU EPS12V 4+4-pin: 2 конектора върху 1 кабел, 650 + 150 мм
• 12V-2x6: 1 директен 16-pin кабел, 600 мм, до 450 W
• PCIe 6+2-pin: 3 конектора върху 2 кабела
• PCIe кабел 1: 2 x 6+2-pin, 500 + 150 мм
• PCIe кабел 2: 1 x 6+2-pin, 600 мм
• SATA захранващи: 3 конектора върху 1 кабел, 400 + 100 + 100 мм
• Peripheral 4-pin (Molex): 2 конектора върху 1 кабел, 400 + 100 мм

Охлаждане и управление

• Вентилатор: 120 мм
• Лагер: Хидравличен лагер

Защити и конструкция

• OVP: Защита от пренапрежение
• OCP: Защита от свръхток
• SCP: Защита от късо съединение
• OPP: Защита от претоварване по мощност
• UVP: Защита от понижено напрежение

Монтаж

• 12V-2x6 конектор: Двуцветният конектор използва жълта зона за по-лесна визуална проверка дали връзката е поставена докрай
• Окабеляване: Кабелите са постоянно свързани към захранването и не могат да се отстраняват

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 60 месеца
