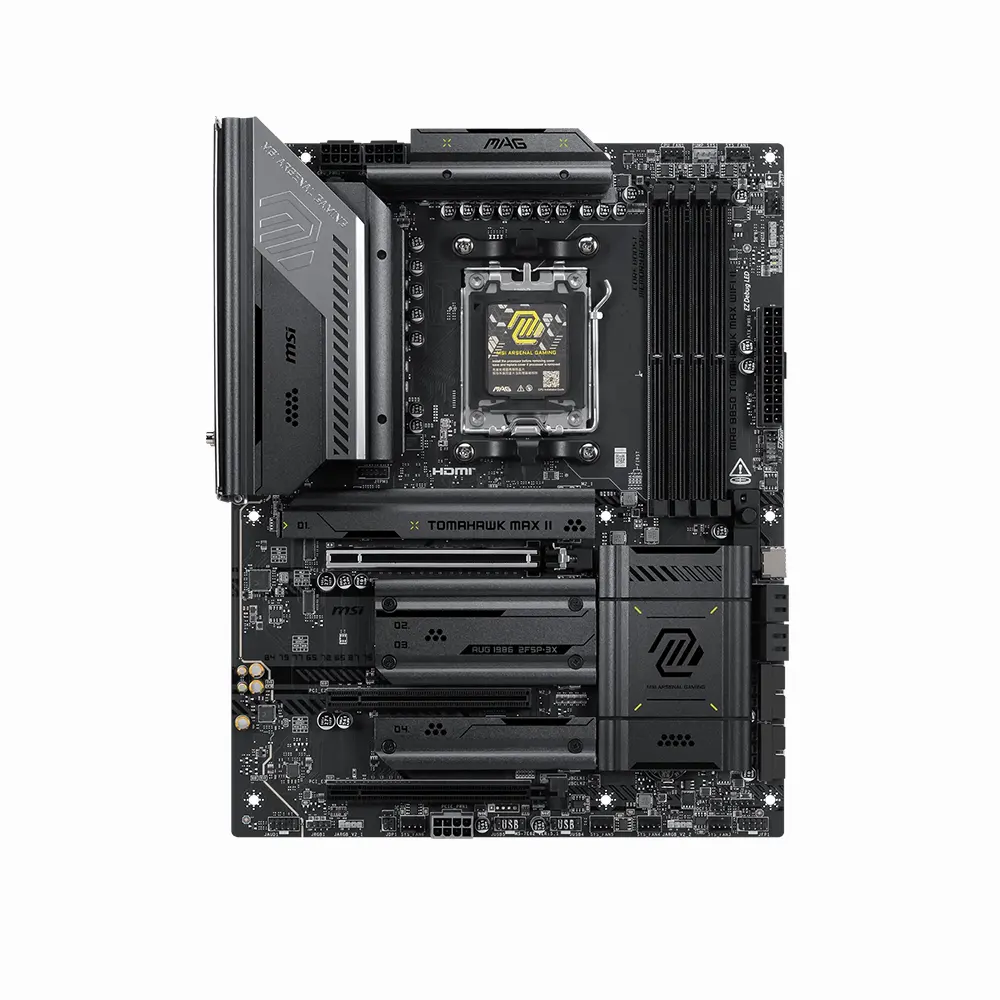

MSI MAG B850 TOMAHAWK MAX WIFI II, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

MSI MAG B850 TOMAHAWK MAX WIFI II е ATX дънна платка от висок клас за AMD AM5 конфигурации, базирана на чипсет AMD B850. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е насочен към гейминг, AI PC платформи и мощни настолни системи с DDR5 памет.

MAX WIFI II версията надгражда TOMAHAWK серията с по-богата конфигурация за съхранение, Wi-Fi 7 с 320 MHz канална ширина, Realtek 5GbE LAN, USB 20Gbps Type-C за преден панел и два PCIe 5.0 M.2 слота. Това я прави подходяща за системи, при които са важни бързото NVMe съхранение, стабилната мрежа и по-широката готовност за бъдещи AM5 процесорни обновления.

Захранването е реализирано чрез 14+2+1 Duet Rail Power System с 80A Smart Power Stage за VCore, два 8-pin CPU захранващи конектора, Core Boost, цифров дизайн на захранването и 8-слойна сървърна печатна платка с 2oz удебелена мед. Допълнителният 8-pin PCIe Supplemental Power конектор осигурява допълнителна стабилност при натоварени графични конфигурации.

За памет MSI MAG B850 TOMAHAWK MAX WIFI II предлага четири DDR5 UDIMM слота с капацитет до 256 GB, двуканален режим, AMD EXPO и поддръжка на скорости до 8400+ MT/s при овърклок. Функции като Memory Boost, High-Efficiency Mode и Latency Killer подпомагат настройката на DDR5 паметта и са насочени към по-висока пропускателна способност и по-ниска латентност.

Разширението включва основен PCIe 5.0 x16 слот със Steel Armor II и EZ PCIe Release, допълнителен PCIe 4.0 x4 слот и PCIe 3.0 x1 слот. За съхранение са налични четири M.2 слота, включително два PCIe 5.0 x4 слота от процесора, два PCIe 4.0 M.2 слота и четири SATA 6 Gb/s порта, което осигурява гъвкава основа за високоскоростни SSD устройства.

Свързаността включва Realtek 8126VB 5GbE LAN, Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz ленти, Bluetooth 5.4, HDMI 2.1 FRL видеоизход, три USB 10Gbps Type-C порта на задния панел и USB 20Gbps Type-C конектор за преден панел. Допълнителни удобства като 64MB BIOS, OC Engine, Clear CMOS бутон, Flash BIOS Button, EZ M.2 Shield Frozr II, EZ M.2 Clip II, EZ PCIe Release, EZ Debug LED, EZ Memory Detection LED, EZ Antenna и MSI Click BIOS X улесняват сглобяването, настройката и диагностиката.

Детайлни характеристики

• Марка: MSI
• Модел: MAG B850 TOMAHAWK MAX WIFI II
• Код на производителя: 7E62-015R
• EAN: 4711377424011
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Сокет: AM5
• Чипсет: AMD B850
• Захранване: 14+2+1 Duet Rail Power System, 14 VCore фази с 80A Smart Power Stage, 2 SOC фази, 1 MISC фаза, цифров дизайн на захранването, Core Boost, 8-слойна сървърна печатна платка с 2oz удебелена мед
• Захранващи конектори: 1 x 24-pin ATX, 2 x 8-pin CPU, 1 x 8-pin PCIe Supplemental Power, Solid Pin дизайн
• Памет:
  • 4 x DDR5 UDIMM слота
  • До 256 GB системна памет
  • Двуканален режим
  • Поддръжка на DDR5 8400 - 5600 MT/s OC и 5600 - 4800 MT/s JEDEC
  • Ryzen 9000 Series 1DPC 1R: до 8400+ MT/s
  • Ryzen 9000 Series 1DPC 2R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 1R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 2R: до 6400+ MT/s
  • Поддръжка на AMD POR Speed и JEDEC Speed
  • Поддръжка на овърклок на паметта и AMD EXPO
  • Поддръжка на CUDIMM само в режим Clock Driver bypass
  • Поддръжка на non-ECC un-buffered памет
  • DIMM слотове с двустранни заключващи механизми
• Видео изходи: 1 x HDMI 2.1 FRL, до 8K при 60 Hz; видеоизходът е наличен само при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCIe 5.0 x16 слот от процесора, работещ до x16
  • PCI_E1 поддържа PCIe 5.0 x16 при Ryzen 9000 и Ryzen 7000 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x8 при Ryzen 8700 / 8600 / 8400 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x4 при Ryzen 8500 / 8300 Series процесори
  • 1 x PCIe 3.0 x16 слот от чипсета, работещ до x1
  • 1 x PCIe 4.0 x16 слот от чипсета, работещ до x4
  • PCI_E3 работи в x2 режим при инсталирано устройство в M.2_3
  • PCI_E3 може да бъде превключен в x4 режим от BIOS, като това изключва M.2_3 слота
  • Steel Armor II подсилване на основния PCIe слот
  • EZ PCIe Release за по-лесно освобождаване на видеокарта
• Съхранение:
  • 4 x M.2 слота
  • M.2_1 от процесора, Key M, формати 22110 / 2280, PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори и PCIe 4.0 x4 при Ryzen 8000 Series процесори
  • M.2_2 от процесора, Key M, формати 2280 / 2260, PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори, PCIe 4.0 x4 при Ryzen 8700 / 8600 / 8400 Series процесори и PCIe 4.0 x2 при Ryzen 8500 / 8300 Series процесори
  • M.2_3 от чипсета, Key M, формати 2280 / 2260, PCIe 4.0 x2
  • M.2_4 от чипсета, Key M, формати 2280 / 2260, PCIe 4.0 x4
  • 4 x SATA 6 Gb/s
  • PCI_E3 работи в x2 режим при инсталирано устройство в M.2_3
  • PCI_E3 може да бъде превключен в x4 режим от BIOS, като това изключва M.2_3 слота
  • EZ M.2 Shield Frozr II, EZ M.2 Clip II и EZ M.2 Clip II Remover за по-лесен монтаж и обслужване на M.2 SSD устройства
• RAID: RAID 0, RAID 1 и RAID 10 за M.2 NVMe устройства
• Мрежа: Realtek 8126VB 5GbE LAN
• Wi-Fi: Wi-Fi 7 модул, предварително инсталиран в M.2 Key-E слот, 2.4 GHz / 5 GHz / 6 GHz, 320 MHz, до 5.8 Gbps, MU-MIMO TX/RX, 802.11 a/b/g/n/ac/ax/be, MLO и 4KQAM; 6 GHz лентата зависи от регионалните регулации, а Wi-Fi 7 е наличен в Windows 11 версия 24H2
• Bluetooth: Bluetooth 5.4; версията може да бъде обновявана според Wi-Fi чипсета, а Bluetooth 5.4 е наличен в Windows 11 версия 24H2
• USB:
  • Заден панел: 4 x USB 2.0
  • Заден панел: 1 x USB 5Gbps Type-A
  • Заден панел: 2 x USB 10Gbps Type-A
  • Заден панел: 3 x USB 10Gbps Type-C
  • Преден панел: 4 x USB 2.0 чрез вътрешни конектори
  • Преден панел: 4 x USB 5Gbps Type-A чрез вътрешни конектори
  • Преден панел: 1 x USB 20Gbps Type-C чрез вътрешен конектор
• Аудио: Realtek ALC4080 аудио кодек, 7.1-канален USB High Performance Audio, Audio Boost 5, възпроизвеждане до 32-bit / 384 kHz през предния панел, оптичен S/PDIF изход, изолиран аудио сигнал и качествен аудио процесор
• Охлаждане:
  • Разширен радиатор
  • EZ M.2 Shield Frozr II
  • 7 W/mK MOSFET термоподложки
  • Допълнителни термоподложки за дроселите
  • 1 x конектор за процесорен вентилатор
  • 1 x комбиниран конектор за помпа или системен вентилатор
  • 6 x конектора за системни вентилатори
  • 1 x EZ Conn-header JAF_2
  • Pump Fan Support
  • Frozr AI Cooling и Cooling Wizard през MSI Center
  • Автоматично разпознаване на DC и PWM вентилатори
• RGB и осветление: Mystic Light, 3 x Addressable V2 RGB LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Clear CMOS бутон
  • 1 x Flash BIOS Button
  • 1 x HDMI
  • 4 x USB 2.0
  • 1 x USB 5Gbps Type-A
  • 2 x USB 10Gbps Type-A
  • 3 x USB 10Gbps Type-C
  • 1 x Realtek 5GbE LAN
  • 2 x конектора за Wi-Fi / Bluetooth антена
  • Аудио конектори
  • 1 x оптичен S/PDIF изход
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 4 x M.2 Key M слота
  • 4 x SATA 6 Gb/s конектора
  • 2 x конектора за преден панел
  • 1 x Chassis Intrusion конектор
  • 1 x аудио конектор за преден панел
  • 1 x TPM pin конектор с поддръжка на TPM 2.0
  • 2 x Direct OC Jumper
  • 1 x EZ Conn-header JAF_2
  • 1 x USB 20Gbps Type-C конектор за преден панел
  • Вътрешни USB 5Gbps Type-A конектори за 4 допълнителни порта
  • Вътрешни USB 2.0 конектори за 4 допълнителни порта
  • EZ Conn Design
  • EZ Antenna
  • EZ M.2 Clip II
  • EZ M.2 Clip II Remover
  • EZ PCIe Release
  • 4 x EZ Debug LED
  • 1 x EZ Memory Detection LED
• BIOS: 64MB BIOS, MSI Click BIOS X, Flash BIOS Button, Clear CMOS Button, OC Engine, Direct OC Jumper, Resizable BAR, Load-Line Calibration, Performance Preset, Performance Switch, PBO Thermal Point, Config TDP, AI Boost и Game Boost
• Софтуер и функции:
  • MSI Center
  • AI Engine
  • AI LAN Manager
  • Frozr AI Cooling
  • Cooling Wizard
  • Mystic Light
  • Memory Boost
  • High-Efficiency Mode
  • Latency Killer
  • MSI Driver Utility Installer
• Операционна система: Windows 11 64-bit
• Форм фактор: ATX, 30.48 x 24.38 см
• Гаранция: 36 месеца
