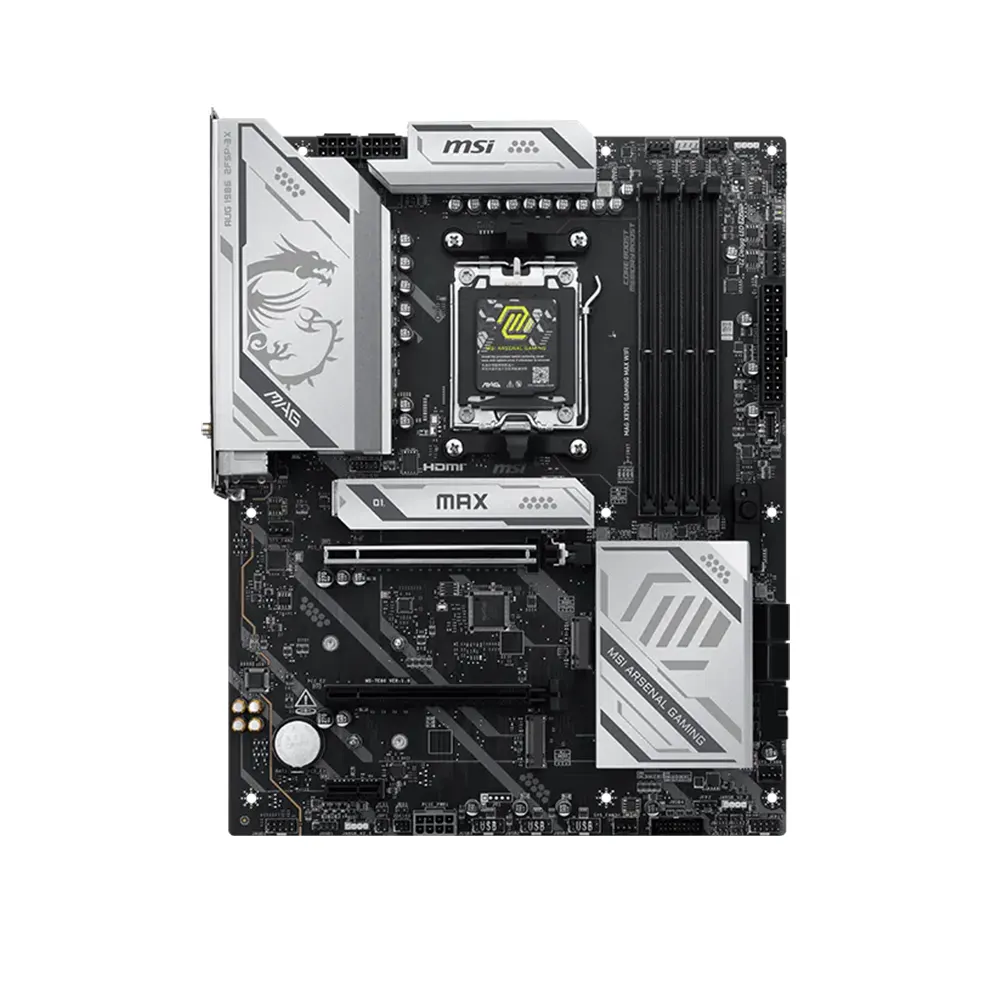

MSI MAG X870E GAMING MAX WIFI, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

MSI MAG X870E GAMING MAX WIFI е ATX дънна платка от висок клас за AMD AM5 конфигурации, насочена към гейминг системи, AI PC платформи и мощни настолни компютри с DDR5 памет. Моделът използва чипсет AMD X870E и поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори, като предлага съвременна основа с PCIe 5.0, USB4, Wi-Fi 7 и 5GbE мрежа.

Платката е част от серията MSI MAG, създадена с акцент върху стабилност, издръжливост и удобство при сглобяване. Тя използва 12+2+1 Duet Rail Power System с 60A Smart Power Stage, два 8-pin CPU захранващи конектора, 6-слойна сървърна печатна платка с 2oz удебелена мед, Core Boost, цифров дизайн на захранването и допълнителен PCIe захранващ конектор за по-стабилна работа при натоварени графични конфигурации.

За памет MSI MAG X870E GAMING MAX WIFI предлага четири DDR5 UDIMM слота с капацитет до 256 GB, двуканален режим, AMD EXPO и поддръжка на скорости до 8200+ MT/s при овърклок. Функции като Memory Boost, High-Efficiency Mode и Latency Killer подпомагат настройката на DDR5 паметта и са насочени към по-висока пропускателна способност и по-ниска латентност.

Разширението включва основен PCIe 5.0 x16 слот със Steel Armor II и EZ PCIe Release, допълнителен PCIe 4.0 x4 слот и PCIe 3.0 x1 слот. За съхранение са налични три M.2 слота, включително един PCIe 5.0 x4 M.2 слот от процесора, два PCIe 4.0 M.2 слота от чипсета и четири SATA 6 Gb/s порта, което осигурява гъвкава основа за бързи NVMe SSD устройства и допълнителни дискове.

Свързаността е сред ключовите предимства на модела. Дънната платка предлага Realtek 8126 5GbE LAN, Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz ленти, Bluetooth 5.4, USB4 Type-C до 40 Gbps на задния панел, USB 20Gbps Type-C, вътрешен USB 10Gbps Type-C конектор за преден панел, HDMI 2.1 и Type-C DisplayPort видеоизход. Удобства като Flash BIOS Button, Clear CMOS бутон, EZ M.2 Shield Frozr II, EZ M.2 Clip II, EZ PCIe Release, EZ Antenna, EZ Debug LED, EZ Memory Detection LED, OC Engine и MSI Click BIOS X улесняват сглобяването, настройката и диагностиката.

Детайлни характеристики

• Марка: MSI
• Модел: MAG X870E GAMING MAX WIFI
• Код на производителя: 7E86-001R
• EAN: 4711377407199
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Сокет: AM5
• Чипсет: AMD X870E
• Захранване: 12+2+1 Duet Rail Power System, 12 VCore фази със 60A Smart Power Stage, 2 SOC фази, 1 MISC фаза, цифров дизайн на захранването, Core Boost, 6-слойна сървърна печатна платка с 2oz удебелена мед
• Захранващи конектори: 1 x 24-pin ATX, 2 x 8-pin CPU, 1 x 8-pin PCIe Supplemental Power
• Памет:
  • 4 x DDR5 UDIMM слота
  • До 256 GB системна памет
  • Двуканален режим
  • Поддръжка на DDR5 8200 - 5600 MT/s OC и 5600 - 4800 MT/s JEDEC
  • Ryzen 9000 Series 1DPC 1R: до 8200+ MT/s
  • Ryzen 9000 Series 1DPC 2R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 1R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 2R: до 6000+ MT/s
  • Поддръжка на AMD POR Speed и JEDEC Speed
  • Поддръжка на овърклок на паметта и AMD EXPO
  • Поддръжка на CUDIMM само в режим Clock Driver bypass
  • Поддръжка на non-ECC un-buffered памет
  • DIMM слотове с едностранни заключващи механизми
• Видео изходи:
  • 1 x HDMI 2.1, до 4096 x 2160 при 60 Hz; видеоизходът е наличен само при процесори с вградена графика
  • 1 x USB4 Type-C с DisplayPort 1.4 HBR3, до 4096 x 2160 при 120 Hz; поддръжката зависи от процесора
• Слотове за разширение:
  • 1 x PCIe 5.0 x16 слот от процесора, работещ до x16
  • PCI_E1 поддържа PCIe 5.0 x16 при Ryzen 9000 и Ryzen 7000 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x8 при Ryzen 8700 / 8600 / 8400 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x4 при Ryzen 8500 / 8300 Series процесори
  • 1 x PCIe 4.0 x16 слот от чипсета, работещ до x4
  • 1 x PCIe 3.0 x1 слот от чипсета
  • Steel Armor II подсилване на основния PCIe слот
  • EZ PCIe Release за по-лесно освобождаване на видеокарта
• Съхранение:
  • 3 x M.2 слота
  • M.2_1 от процесора, Key M, формати 2280 / 2260, PCIe 5.0 x4
  • M.2_1 поддържа PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори и PCIe 4.0 x4 при Ryzen 8000 Series процесори
  • M.2_2 от чипсета, Key M, формати 22110 / 2280, PCIe 4.0 x4
  • M.2_3 от чипсета, Key M, формати 2280 / 2260, PCIe 4.0 x4
  • 4 x SATA 6 Gb/s
  • EZ M.2 Shield Frozr II, EZ M.2 Clip II и EZ M.2 Clip II Remover за по-лесен монтаж и обслужване на M.2 SSD устройства
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства; RAID 0, RAID 1 и RAID 5 за M.2 NVMe устройства; RAID 5 се поддържа само от Ryzen 9000 и Ryzen 7000 Series процесори
• Мрежа: Realtek 8126 5GbE LAN
• Wi-Fi: Wi-Fi 7 модул, предварително инсталиран в M.2 Key-E слот, 2.4 GHz / 5 GHz / 6 GHz, 160 MHz, до 2.9 Gbps, MU-MIMO TX/RX, 802.11 a/b/g/n/ac/ax/be, MLO и 4KQAM; Wi-Fi 7 е наличен в Windows 11 версия 24H2
• Bluetooth: Bluetooth 5.4; версията може да бъде обновявана според Wi-Fi чипсета, а Bluetooth 5.4 е наличен в Windows 11 версия 24H2
• USB:
  • Заден панел: 1 x USB4 Type-C до 40 Gbps
  • Заден панел: 1 x USB 20Gbps Type-C
  • Заден панел: 2 x USB 10Gbps Type-A
  • Заден панел: 2 x USB 5Gbps Type-A
  • Заден панел: 4 x USB 2.0
  • Преден панел: 1 x USB 10Gbps Type-C чрез вътрешен конектор
  • Преден панел: 4 x USB 5Gbps Type-A чрез вътрешни конектори
  • Преден панел: 6 x USB 2.0 чрез вътрешни конектори
• Аудио: Realtek ALC897 аудио кодек, 7.1-канален HD звук, Audio Boost, висококачествени аудио кондензатори, качествени аудио жакове, изолиран аудио сигнал и de-pop защита
• Охлаждане:
  • Разширен радиатор
  • EZ M.2 Shield Frozr II
  • MOSFET термоподложки 7 W/mK
  • Допълнителни термоподложки за дроселите
  • 1 x конектор за процесорен вентилатор
  • 1 x комбиниран конектор за помпа или системен вентилатор
  • 6 x конектора за системни вентилатори
  • 1 x EZ Conn-header JAF_1
  • Pump Fan Support
  • Frozr AI Cooling и Cooling Wizard през MSI Center
  • Автоматично разпознаване на DC и PWM вентилатори
• RGB и осветление: Mystic Light, 3 x Addressable V2 RGB LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Clear CMOS бутон
  • 1 x Flash BIOS Button
  • 1 x HDMI
  • 1 x USB4 Type-C
  • 1 x USB 20Gbps Type-C
  • 2 x USB 10Gbps Type-A
  • 2 x USB 5Gbps Type-A
  • 4 x USB 2.0
  • 1 x Realtek 5GbE LAN
  • 2 x конектора за Wi-Fi / Bluetooth антена
  • Аудио конектори
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 3 x M.2 Key M слота
  • 4 x SATA 6 Gb/s конектора
  • 2 x конектора за преден панел
  • 1 x Chassis Intrusion конектор
  • 1 x аудио конектор за преден панел
  • 1 x Tuning Controller конектор
  • 1 x TPM pin конектор с поддръжка на TPM 2.0
  • 2 x Direct OC Jumper
  • 1 x EZ Conn-header JAF_1
  • 1 x USB 10Gbps Type-C конектор за преден панел
  • Вътрешни USB 5Gbps Type-A конектори за 4 допълнителни порта
  • Вътрешни USB 2.0 конектори за 6 допълнителни порта
  • EZ Conn Design
  • EZ Antenna
  • EZ M.2 Clip II Remover
  • 4 x EZ Debug LED
  • 1 x EZ Memory Detection LED
• BIOS: 64MB BIOS, MSI Click BIOS X, Flash BIOS Button, Clear CMOS Button, OC Engine, Resizable BAR, Load-Line Calibration, EZ OC Tuning, AI Boost и Game Boost
• Софтуер и функции:
  • MSI Center
  • AI Engine
  • AI LAN Manager
  • Frozr AI Cooling
  • Cooling Wizard
  • Mystic Light
  • Memory Boost
  • Memory Extension Mode
  • High-Efficiency Mode
  • Latency Killer
  • MSI Driver Utility Installer
• Операционна система: Windows 11 64-bit
• Форм фактор: ATX, 30.48 x 24.38 см
• Гаранция: 36 месеца
