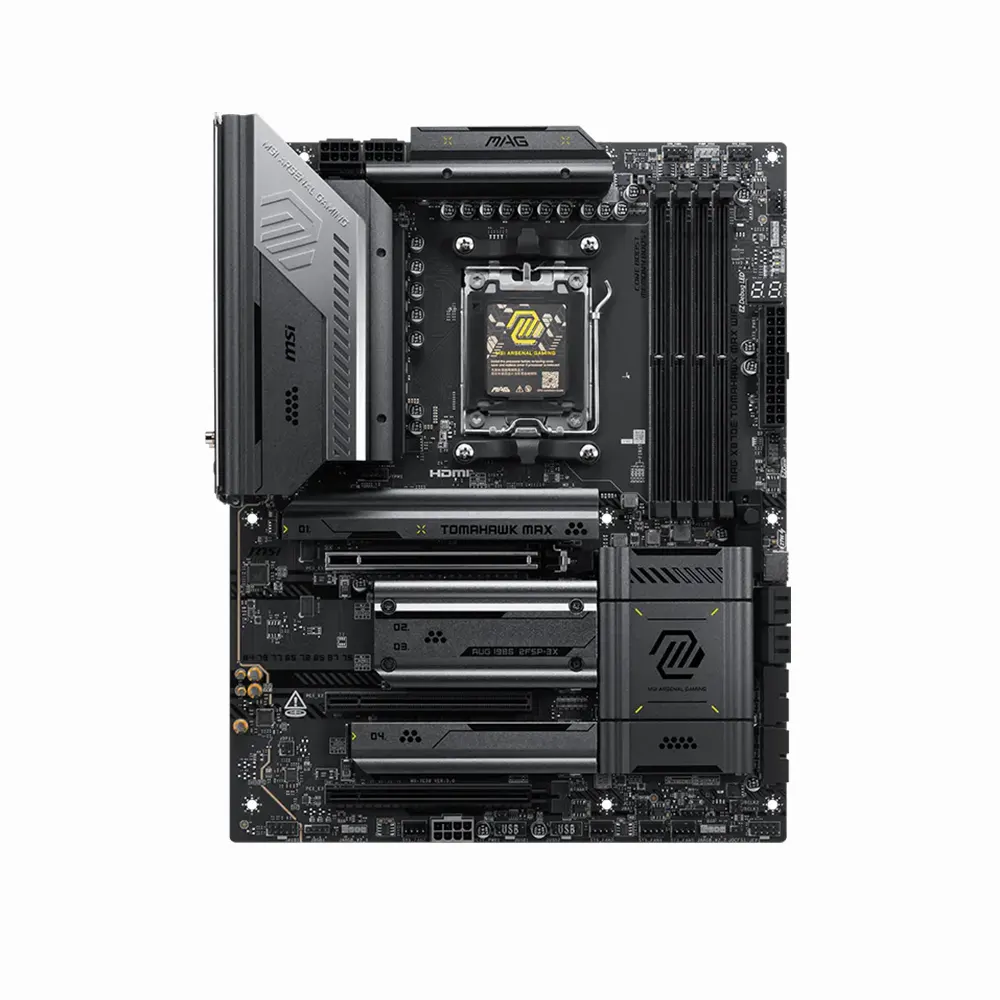

MSI MAG X870E TOMAHAWK MAX WIFI, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

MSI MAG X870E TOMAHAWK MAX WIFI е ATX дънна платка от висок клас за AMD AM5 конфигурации, базирана на чипсет AMD X870E. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е насочен към гейминг, AI PC платформи и мощни настолни системи с DDR5 памет, PCIe 5.0, USB4 и Wi-Fi 7 свързаност.

Платката е част от серията MAG TOMAHAWK и комбинира стабилна хардуерна основа с разширени възможности за сглобяване и настройка. MAX версията предлага 4 x M.2 слота, два от които PCIe 5.0 x4 от процесора, Realtek 5GbE LAN, Wi-Fi 7 с 320 MHz канална ширина, два USB4 Type-C порта на задния панел и USB 20Gbps Type-C конектор за преден панел.

Захранването е реализирано чрез 14+2+1 Duet Rail Power System с 80A Smart Power Stage за VCore, два 8-pin CPU захранващи конектора, Core Boost, Memory Boost и 8-слойна сървърна печатна платка с 2oz удебелена мед. Допълнителният 8-pin PCIe Supplemental Power конектор осигурява допълнителна стабилност за натоварени графични конфигурации и системи с висок клас видеокарта.

За памет MSI MAG X870E TOMAHAWK MAX WIFI предлага четири DDR5 UDIMM слота с капацитет до 256 GB, двуканален режим, AMD EXPO и поддръжка на скорости до 8400+ MT/s при овърклок. Функции като Memory Boost, High-Efficiency Mode, Latency Killer и CUDIMM поддръжка в Clock Driver bypass режим допълват възможностите за оптимизация на DDR5 конфигурации.

Разширението включва основен PCIe 5.0 x16 слот със Steel Armor II и EZ PCIe Release, допълнителен PCIe 4.0 x4 слот и PCIe 3.0 x1 слот. За съхранение са налични четири M.2 слота, включително два PCIe 5.0 x4 слота от процесора и два PCIe 4.0 x4 слота от чипсета, както и четири SATA 6 Gb/s порта за допълнителни устройства.

Свързаността включва Realtek 8126 5GbE LAN, Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz ленти, Bluetooth 5.4, HDMI 2.1 FRL, два USB4 Type-C порта с DisplayPort 1.4 HBR3, USB 10Gbps Type-C на задния панел и USB 20Gbps Type-C конектор за преден панел с 27W PD. Удобства като OC Engine, Flash BIOS Button, Clear CMOS бутон, EZ M.2 Shield Frozr II, EZ M.2 Clip II, EZ PCIe Release, EZ Antenna, EZ Debug LED, EZ Digit Debug LED и MSI Click BIOS X улесняват сглобяването, диагностиката и настройката на системата.

Детайлни характеристики

• Марка: MSI
• Модел: MAG X870E TOMAHAWK MAX WIFI
• Код на производителя: 7E59-018R
• EAN: 4711377409063
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Сокет: AM5
• Чипсет: AMD X870E
• Захранване: 14+2+1 Duet Rail Power System, 14 VCore фази с 80A Smart Power Stage, 2 SOC фази, 1 MISC фаза, цифров дизайн на захранването, Core Boost, Memory Boost, 8-слойна сървърна печатна платка с 2oz удебелена мед
• Захранващи конектори: 1 x 24-pin ATX, 2 x 8-pin CPU, 1 x 8-pin PCIe Supplemental Power, Solid Pin дизайн
• Памет:
  • 4 x DDR5 UDIMM слота
  • До 256 GB системна памет
  • Двуканален режим
  • Поддръжка на DDR5 8400 - 5600 MT/s OC и 5600 - 4800 MT/s JEDEC
  • Ryzen 9000 Series 1DPC 1R: до 8400+ MT/s
  • Ryzen 9000 Series 1DPC 2R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 1R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 2R: до 6400+ MT/s
  • Поддръжка на AMD POR Speed и JEDEC Speed
  • Поддръжка на овърклок на паметта и AMD EXPO
  • Поддръжка на CUDIMM само в режим Clock Driver bypass
  • Поддръжка на non-ECC un-buffered памет
  • DIMM слотове с двустранни заключващи механизми
• Видео изходи:
  • 1 x HDMI 2.1 FRL, до 8K при 60 Hz
  • 2 x USB4 Type-C с DisplayPort 1.4 HBR3, до 4K при 60 Hz
  • Видеоизходите са налични само при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCIe 5.0 x16 слот от процесора, работещ до x16
  • PCI_E1 поддържа PCIe 5.0 x16 при Ryzen 9000 и Ryzen 7000 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x8 при Ryzen 8700 / 8600 / 8400 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x4 при Ryzen 8500 / 8300 Series процесори
  • 1 x PCIe 3.0 x16 слот от чипсета, работещ до x1
  • 1 x PCIe 4.0 x16 слот от чипсета, работещ до x4
  • Steel Armor II подсилване на основния PCIe слот
  • EZ PCIe Release за по-лесно освобождаване на видеокарта
• Съхранение:
  • 4 x M.2 слота
  • M.2_1 от процесора, Key M, формати 22110 / 2280, PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори и PCIe 4.0 x4 при Ryzen 8000 Series процесори
  • M.2_2 от процесора, Key M, формати 2280 / 2260, PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори и PCIe 4.0 x4 при Ryzen 8700 / 8600 / 8400 Series процесори
  • M.2_2 не е наличен при Ryzen 8500 / 8300 Series процесори
  • M.2_2 и двата USB 40Gbps Type-C порта на задния панел споделят PCIe 5.0 x4 пропускателна способност; при инсталирано устройство в M.2_2 работят в PCIe 5.0 x2 режим
  • M.2_2 може да бъде превключен в PCIe 5.0 x4 режим от BIOS, като това изключва двата USB 40Gbps Type-C порта
  • M.2_3 от чипсета, Key M, формати 2280 / 2260, PCIe 4.0 x4
  • M.2_4 от чипсета, Key M, формати 2280 / 2260, PCIe 4.0 x4
  • 4 x SATA 6 Gb/s
  • EZ M.2 Shield Frozr II, EZ M.2 Shield Frozr, EZ M.2 Clip II и EZ M.2 Clip II Remover за по-лесен монтаж и охлаждане на M.2 SSD устройства
• RAID: RAID 0, RAID 1 и RAID 10 за SATA устройства; RAID 0, RAID 1, RAID 5 и RAID 10 за M.2 NVMe устройства; RAID 5 се поддържа само от Ryzen 9000 Series процесори; RAID 10 за M.2 NVMe се поддържа само от Ryzen 9000 и Ryzen 7000 Series процесори
• Мрежа: Realtek 8126 5GbE LAN
• Wi-Fi: Wi-Fi 7 модул, предварително инсталиран в M.2 Key-E слот, 2.4 GHz / 5 GHz / 6 GHz, 320 MHz, до 5.8 Gbps, MU-MIMO TX/RX, 802.11 a/b/g/n/ac/ax/be, MLO и 4KQAM; 6 GHz лентата зависи от регионалните регулации, а Wi-Fi 7 е наличен в Windows 11 версия 24H2
• Bluetooth: Bluetooth 5.4; версията може да бъде обновявана според Wi-Fi чипсета, а Bluetooth 5.4 е наличен в Windows 11 версия 24H2
• USB:
  • Заден панел: 2 x USB 40Gbps Type-C
  • Заден панел: 1 x USB 10Gbps Type-C
  • Заден панел: 2 x USB 10Gbps Type-A
  • Заден панел: 3 x USB 5Gbps Type-A
  • Заден панел: 4 x USB 2.0
  • Преден панел: 1 x USB 20Gbps Type-C чрез вътрешен конектор, с 27W PD чрез Super Charger Plus
  • Преден панел: 4 x USB 5Gbps Type-A чрез вътрешни конектори
  • Преден панел: 4 x USB 2.0 чрез вътрешни конектори
• Аудио: Realtek ALC4080 аудио кодек, 7.1-канален USB High Performance Audio, Audio Boost 5, възпроизвеждане до 32-bit / 384 kHz през предния панел, оптичен S/PDIF изход, висококачествени аудио кондензатори, качествени аудио жакове, отделен усилвател за слушалки, изолиран аудио сигнал и de-pop защита
• Охлаждане:
  • Разширен радиатор
  • EZ M.2 Shield Frozr II
  • EZ M.2 Shield Frozr
  • MOSFET термоподложки 7 W/mK
  • Допълнителни термоподложки за дроселите
  • 1 x конектор за процесорен вентилатор
  • 1 x комбиниран конектор за помпа или системен вентилатор
  • 6 x конектора за системни вентилатори
  • 1 x EZ Conn-header JAF_2
  • Pump Fan Support
  • Frozr AI Cooling и Cooling Wizard през MSI Center
  • Автоматично разпознаване на DC и PWM вентилатори
• RGB и осветление: Mystic Light, 3 x Addressable V2 RGB LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Clear CMOS бутон
  • 1 x Flash BIOS Button
  • 1 x HDMI
  • 2 x USB 40Gbps Type-C
  • 1 x USB 10Gbps Type-C
  • 2 x USB 10Gbps Type-A
  • 3 x USB 5Gbps Type-A
  • 4 x USB 2.0
  • 1 x Realtek 5GbE LAN
  • 2 x конектора за Wi-Fi / Bluetooth антена
  • Аудио конектори
  • 1 x оптичен S/PDIF изход
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 4 x M.2 Key M слота
  • 4 x SATA 6 Gb/s конектора
  • 2 x конектора за преден панел
  • 1 x Chassis Intrusion конектор
  • 1 x аудио конектор за преден панел
  • 1 x TPM pin конектор с поддръжка на TPM 2.0
  • 2 x BCLK Frequency Jumpers
  • 1 x EZ Conn-header JAF_2
  • 1 x USB 20Gbps Type-C конектор за преден панел
  • Вътрешни USB 5Gbps Type-A конектори за 4 допълнителни порта
  • Вътрешни USB 2.0 конектори за 4 допълнителни порта
  • EZ Conn Design
  • EZ Antenna
  • EZ M.2 Clip II
  • EZ M.2 Clip II Remover
  • EZ PCIe Release
  • 4 x EZ Debug LED
  • 1 x EZ Digit Debug LED
  • 1 x EZ Memory Detection LED
• BIOS: 64MB BIOS, MSI Click BIOS X, Flash BIOS Button, Clear CMOS Button, OC Engine, Resizable BAR, Load-Line Calibration, Performance Preset, Performance Switch, PBO Thermal Point, Config TDP, EZ OC Tuning, AI Boost и Game Boost
• Софтуер и функции:
  • MSI Center
  • AI Engine
  • AI LAN Manager
  • Frozr AI Cooling
  • Cooling Wizard
  • Mystic Light
  • Memory Boost
  • Memory Extension Mode
  • High-Efficiency Mode
  • Latency Killer
  • Super Charger Plus с 27W PD през предния USB Type-C порт
  • MSI Driver Utility Installer
• Операционна система: Windows 11 64-bit
• Форм фактор: ATX, 30.48 x 24.38 см
• Гаранция: 36 месеца
