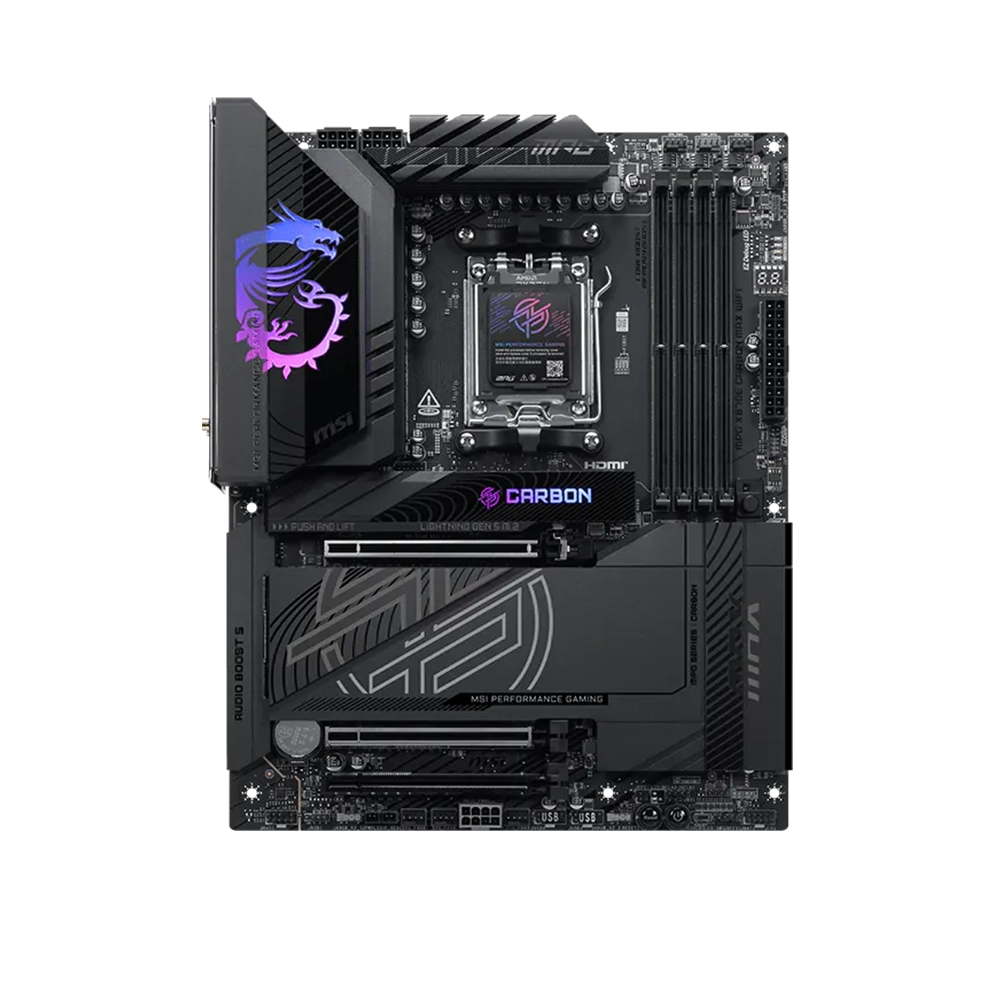

MSI MPG X870E CARBON MAX WIFI, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

MSI MPG X870E CARBON MAX WIFI е ATX дънна платка от висок клас за AMD AM5 системи, базирана на чипсет AMD X870E и съвместима с настолни процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът комбинира DDR5 памет, PCIe 5.0 за видеокарта и NVMe устройства, четири M.2 слота, USB4 40 Gbps, Wi-Fi 7 и едновременно 5GbE и 2.5GbE кабелни мрежови интерфейси.

Захранващата секция е изградена като 18+2+1 Duet Rail Power System с 110 A Smart Power Stage за VCore, два 8-pin конектора за процесорно захранване и отделен 8-pin PCIe захранващ конектор. Платката използва 8-слойна PCB конструкция с 2 oz удебелена мед, а VRM зоната се охлажда от увеличени радиатори, свързани с топлинна тръба, 7 W/mK MOSFET термоподложки и допълнителни термоподложки за дроселите.

Четирите DDR5 UDIMM слота поддържат общо до 256 GB памет, Dual Channel режим и AMD EXPO. MSI посочва общ диапазон до DDR5 9000 MT/s при овърклок, като конкретната достижима честота зависи от процесора, модулите и тяхната конфигурация. За Ryzen 9000 Series официалната таблица посочва до 8400+ MT/s при 1DPC 1R и до 6400+ MT/s при останалите изброени конфигурации.

Платката предлага два PCIe 5.0 слота, свързани към процесора, които при Ryzen 9000 и Ryzen 7000 могат да работят като x16/x0 или x8/x8, както и трети PCIe 4.0 x4 слот от чипсета. Четирите M.2 позиции включват два процесорни PCIe 5.0 x4 и два PCIe 4.0 x4 слота. M2_2 споделя пропускателна способност със задните USB4 40 Gbps Type-C портове - при използване на M2_2 USB4 връзките работят с намалена PCIe ширина, а задаването на M2_2 в x4 режим от BIOS изключва USB4 портовете.

За мрежова свързаност са интегрирани Realtek 8126 5GbE, Realtek 8125 2.5GbE и Wi-Fi 7 с Bluetooth 5.4. Задният панел предлага общо девет USB 10 Gbps Type-A, два USB 10 Gbps Type-C и два USB4 40 Gbps Type-C порта, а вътрешният USB Type-C конектор поддържа 20 Gbps и USB Power Delivery до 27 W. Допълнителните функции включват Flash BIOS, Clear CMOS и програмируем Smart Button, EZ PCIe Release, EZ M.2 монтаж, диагностични светодиоди и предварително монтиран I/O панел.

Детайлни характеристики

Основни данни, процесор и чипсет

• Марка: MSI
• Модел: MPG X870E CARBON MAX WIFI
• MPN: 7E49-022R
• Регионален SKU: 911-7E49-022
• EAN/GTIN: 4711377415156
• Вътрешен модел: MS-7E49
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870E
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Форм фактор: ATX
• Цвят: черен / Carbon Black

Захранване, PCB и охлаждане

• Захранваща схема: 18+2+1 Duet Rail Power System
• VCore: 18 фази, 110 A Smart Power Stage
• SOC: 2 фази
• MISC: 1 фаза
• CPU захранване: 2 x 8-pin +12 V
• Основно захранване: 1 x 24-pin ATX
• Допълнително PCIe захранване: 1 x 8-pin
• PCB: 8 слоя, 2 oz удебелена мед, Server Grade PCB конструкция
• VRM охлаждане: увеличени радиатори с топлинна тръба
• VRM термоподложки: 7 W/mK за MOSFET компонентите и допълнителни термоподложки за дроселите
• M.2 охлаждане: M.2 Shield Frozr, включително EZ M.2 Shield Frozr II
• OC Engine: отделен контролер за независимо управление на BCLK

Оперативна памет

• Тип: DDR5 UDIMM
• Слотове: 4
• Максимален капацитет: 256 GB
• Режим: Dual Channel
• JEDEC: DDR5 4800 - 5600 MT/s
• Овърклок диапазон, посочен от MSI: DDR5 5600 - 9000 MT/s (OC)
• Ryzen 9000, 1DPC 1R: до 8400+ MT/s
• Ryzen 9000, 1DPC 2R: до 6400+ MT/s
• Ryzen 9000, 2DPC 1R: до 6400+ MT/s
• Ryzen 9000, 2DPC 2R: до 6400+ MT/s
• Профили за памет: AMD EXPO
• Поддръжка: AMD POR, JEDEC, memory overclocking, Non-ECC Un-buffered памет
• CUDIMM: поддържа се само в Clock Driver bypass режим; съвместимостта и началната честота зависят от процесора и BIOS
• DIMM механизъм: едностранни заключващи механизми

PCIe слотове за разширение

• Общо: 3 x PCIe x16 физически слота
• PCI_E1: до PCIe 5.0 x16 от процесора
• PCI_E2: до PCIe 5.0 x8 от процесора
• Ryzen 9000 / 7000: PCI_E1 и PCI_E2 работят до PCIe 5.0 x16/x0 или x8/x8
• Ryzen 8700 / 8600 / 8400: до PCIe 4.0 x8/x0
• Ryzen 8500 / 8300: до PCIe 4.0 x4/x0
• PCI_E3: PCIe 4.0 x4 от чипсета AMD X870E
• Укрепване: PCIe Steel Armor II
• Освобождаване на видеокартата: EZ PCIe Release

M.2, SATA и RAID

• M.2 слотове: 4
• M2_1: от процесора, до PCIe 5.0 x4 с Ryzen 9000 / 7000 или PCIe 4.0 x4 с Ryzen 8000; формати 2260 / 2280
• M2_2: от процесора, до PCIe 5.0 x4 с Ryzen 9000 / 7000 и до PCIe 4.0 x4 с Ryzen 8700 / 8600 / 8400; формати 2260 / 2280
• M2_2 с Ryzen 8500 / 8300: слотът не е достъпен
• M2_3: от чипсета, PCIe 4.0 x4, формати 2280 / 22110
• M2_4: от чипсета, PCIe 4.0 x4, формати 2260 / 2280
• SATA: 4 x SATA 6 Gbps
• SATA RAID: RAID 0, RAID 1 и RAID 10
• NVMe RAID: RAID 0, RAID 1, RAID 5 и RAID 10
• RAID 5: поддържа се само с Ryzen 9000 Series
• RAID 10 за NVMe: поддържа се с Ryzen 9000 и Ryzen 7000 Series
• Важна зависимост: M2_2 споделя PCIe 5.0 x4 ресурс със задните USB4 40 Gbps Type-C портове. При инсталиран SSD двете функции работят с по x2; задаването на M2_2 в x4 режим от BIOS изключва USB4 портовете.

Видео изходи

• HDMI: 1 x HDMI 2.1 с FRL, до 8K при 60 Hz
• USB4 видео: 2 x DisplayPort 1.4 HBR3 през USB Type-C, до 4K при 60 Hz
• Условие: интегрираните видеоизходи са достъпни само с процесор, разполагащ с вградена графика; конкретните възможности зависят от инсталирания процесор

Мрежова и безжична свързаност

• 5GbE LAN: Realtek 8126
• 2.5GbE LAN: Realtek 8125
• Wi-Fi: Wi-Fi 7
• Wi-Fi модул: предварително инсталиран в M.2 Key-E слот
• Стандарти: IEEE 802.11 a/b/g/n/ac/ax/be
• Честотни ленти: 2.4 GHz, 5 GHz и 6 GHz
• Ширина на канала: до 320 MHz
• Теоретична скорост: до 5.8 Gbps
• Wi-Fi технологии: MU-MIMO TX/RX, MLO, 4KQAM
• Bluetooth: Bluetooth 5.4
• Антена: EZ Wi-Fi Antenna

Аудио

• Аудио кодек: Realtek ALC4080
• Аудио: 7.1-Channel USB High-Performance Audio
• Преден аудио панел: възпроизвеждане до 32-bit / 384 kHz
• Цифров аудио изход: Optical S/PDIF
• Технология: MSI Audio Boost 5

Задни USB и интерфейси

• USB4: 2 x USB 40 Gbps Type-C
• USB Type-C: 2 x USB 10 Gbps Type-C
• USB Type-A: 9 x USB 10 Gbps Type-A
• Мрежа: 1 x RJ-45 5GbE и 1 x RJ-45 2.5GbE
• Видео: 1 x HDMI 2.1
• Безжична връзка: 2 x конектора за Wi-Fi антена
• Аудио: 2 x аналогови аудио жака
• Цифрово аудио: 1 x Optical S/PDIF Out
• Бутони: Flash BIOS, Clear CMOS и Smart Button
• Smart Button: може да бъде конфигуриран за Reset, Mystic Light on/off, Safe Boot или Turbo Fan
• I/O щит: предварително монтиран

Вътрешни USB и системни конектори

• Преден USB Type-C: 1 x USB 20 Gbps Type-C вътрешен конектор
• USB Power Delivery: до 27 W през съвместим преден USB Type-C порт
• USB 5 Gbps: 2 x вътрешни конектора за общо до 4 порта
• USB 2.0: 2 x вътрешни конектора за общо до 4 порта
• Предно аудио: 1 x JAUD
• Системен панел: 2 x JFP
• Chassis Intrusion: 1 x JCI
• Термосензор: 1 x 2-pin T_SEN
• EZ Conn: 1 x JAF_2 EZ Conn-Header V2
• Вградени бутони: Power и Reset
• Safe Boot: 1 x OC Safe Boot BIOS jumper
• BCLK: 2 x BCLK frequency jumpers

Вентилатори, помпа, RGB и диагностика

• CPU вентилатор: 1 x 4-pin
• Помпа / системен вентилатор: 1 x 4-pin комбиниран конектор
• Системни вентилатори: 5 x 4-pin
• RGB: 1 x 4-pin RGB LED конектор
• ARGB: 3 x 3-pin Addressable V2 RGB / ARGB Gen2 конектора
• Управление на подсветката: Mystic Light
• EZ LED Control: 1 x физически превключвател
• Диагностика: 4 x EZ Debug LED
• Дисплей за диагностика: EZ Digi-Debug LED

BIOS и функции за монтаж

• BIOS: 256 Mb / 32 MB UEFI AMI BIOS
• Интерфейс: Click BIOS X
• BIOS обновяване: Flash BIOS Button
• Нулиране на BIOS: Clear CMOS Button
• M.2 монтаж: EZ M.2 Clip II
• M.2 радиатор: Magnetic M.2 Shield Frozr / EZ M.2 Shield Frozr II
• PCIe монтаж: EZ PCIe Release
• Конектори на корпуса: EZ Front Panel Cable
• Безжична антена: EZ Antenna
• Допълнителна защита при монтаж: PinSafe Design

Размери, операционна система и гаранция

• Форм фактор: ATX
• Размери: 305 x 244 мм
• Поддържана операционна система: Windows 11 64-bit
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x MSI MPG X870E CARBON MAX WIFI дънна платка
• 1 x кратко ръководство за монтаж
• 1 x уведомление за регулаторните изисквания на Европейския съюз
• 2 x SATA кабела
• 1 x ARGB удължителен кабел
• 1 x 1 към 3 EZ Conn-Cable V2
• 1 x EZ Front Panel Cable за конекторите на предния панел
• 1 x EZ Wi-Fi антена
• 1 x комплект стикери за кабели
• 1 x EZ M.2 Clip II фиксатор
• 1 x инструмент за демонтаж на EZ M.2 Clip II
