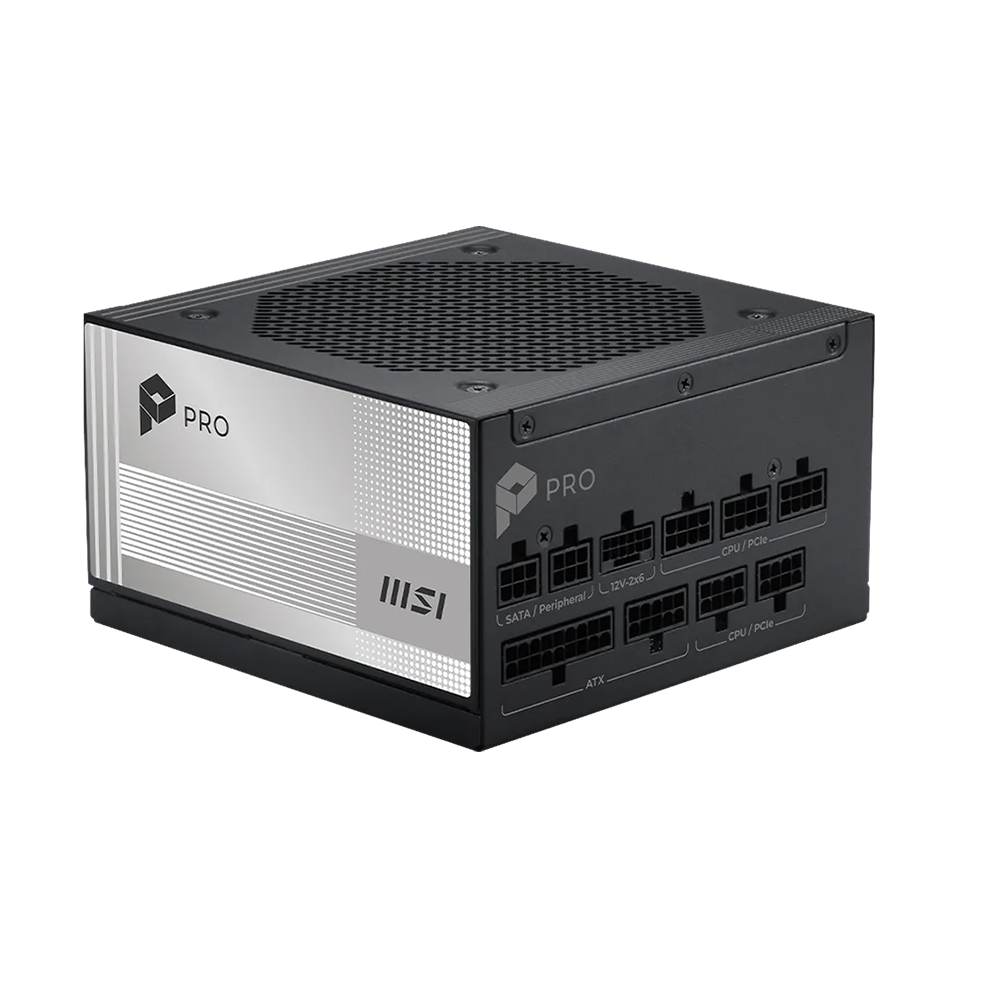

MSI PRO A1000PL PCIE5 1000W, 80 PLUS Platinum, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

MSI PRO A1000PL PCIE5 е 1000 W ATX захранване, предназначено за мощни настолни системи и работни станции, при които са важни високият капацитет на +12 V линията, актуалният стандарт ATX 3.1 и директното захранване на съвместими видеокарти през PCIe 5.1. Моделът е напълно модулен, което позволява към корпуса да се свържат само необходимите кабели. Основната +12 V линия може да отдава до 83,3 A и 999,6 W, а комбинираният лимит на +3,3 V и +5 V е 100 W.

Ефективността е сертифицирана с 80 PLUS Platinum. Независимото изпитване на Cybenetics поставя модела в ETA Platinum при 115 V и ETA Titanium при 230 V, като измерената средна ефективност върху повече от 1450 комбинации от натоварване е съответно 90,786% и 93,019%. Захранването използва Active PFC, Half-Bridge LLC резонансна топология и DC-to-DC преобразуватели за вторичните линии.

За видеокарти е предвиден един директен PCIe 5.1 12V-2x6 16-pin кабел с допустима мощност до 600 W. Това е отделен PSU-GPU кабел, а не преходник от стандартните PCIe линии. Допълнително има три PCIe 6+2-pin конектора върху три отделни кабела и два EPS 4+4-pin конектора върху два отделни CPU кабела. SATA и Peripheral 4-pin конекторите са разпределени върху два комбинирани кабела.

Охлаждането се осигурява от 120 мм вентилатор. При тестовете на Cybenetics моделът работи без полупасивен режим, а измереният LAMBDA клас е Standard+ както при 115 V, така и при 230 V. Производителят е предвидил OCP, OTP, OPP, SCP, OVP и UVP, както и SIP защита срещу пренапрежителни и пускови импулси и NLO работа без товар.

Корпусът е с дължина 150 мм, ширина 150 мм и височина 86 мм. Модулните кабели са с релефна външна обвивка, а MSI предвижда и регулируем кабелен органайзер за по-удобно подреждане. При монтажа трябва да се остави достатъчно пространство пред модулния панел за конекторите и естественото огъване на кабелите, особено при 12V-2x6 връзката. За конкретния артикул е посочена гаранция 84 месеца.

Детайлни характеристики

Основни данни и стандарти

• Марка: MSI
• Модел: PRO A1000PL PCIE5
• Номинална мощност: 1000 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• 80 PLUS сертификат: 80 PLUS Platinum
• Cybenetics ETA при 115 V: Platinum
• Cybenetics ETA при 230 V: Titanium
• Средна ефективност при 115 V: 90,786% при повече от 1450 комбинации от натоварване
• Средна ефективност при 230 V: 93,019% при повече от 1450 комбинации от натоварване
• PFC: Active PFC
• Входно напрежение: 100-240 V
• Входен ток: 13-6,5 A
• Входна честота: 50-60 Hz
• +12 V линия: до 83,3 A и 999,6 W
• +5 V линия: до 20 A
• +3,3 V линия: до 20 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 2,5 A и 12,5 W
• Работна температура при непрекъснат пълен товар: 0-50 °C
• Hold-up time: 23,50 ms при изпитването на Cybenetics

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 кабел, 610 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела, по 650 мм
• PCIe 6+2-pin: 3 конектора върху 3 отделни кабела, по 600 мм
• PCIe 5.1 12V-2x6: 1 директен 16-pin кабел, до 600 W, 605 мм
• SATA захранване: 6 конектора върху 2 кабела, по 3 конектора на кабел
• Peripheral 4-pin: 2 конектора, по 1 на всеки SATA/Peripheral кабел
• SATA/Peripheral кабели: първи SATA конектор на 450 мм, следващите два през 120 мм, Peripheral 4-pin на още 125 мм
• Тип кабели: модулни кабели с релефна външна обвивка

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Полупасивен режим: няма
• Cybenetics LAMBDA при 115 V: Standard+, средно 37,46 dB(A) върху повече от 1450 комбинации от натоварване
• Cybenetics LAMBDA при 230 V: Standard+, средно 37,37 dB(A) върху повече от 1450 комбинации от натоварване

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• SIP: защита срещу пренапрежителни и пускови импулси
• NLO: работа без товар
• Топология: Active PFC + Half-Bridge LLC
• Вторични линии: синхронно изправяне на +12 V и DC-to-DC преобразуватели за +5 V и +3,3 V
• Основен електролитен кондензатор: 105 °C

Монтаж

• Модулна система: позволява свързване само на необходимите кабели
• Кабелен органайзер: регулируема позиция за подреждане на кабелите
• Място за кабели: необходимо е свободно пространство пред модулния панел за свързване и огъване на кабелите
• Модулни кабели: използвайте комплектните или изрично одобрени за този модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 150 мм
• Височина: 86 мм
• Гаранция: 84 месеца

Съдържание на комплекта

• Мрежов захранващ кабел: включен
• Ръководство за бърз старт: включено
