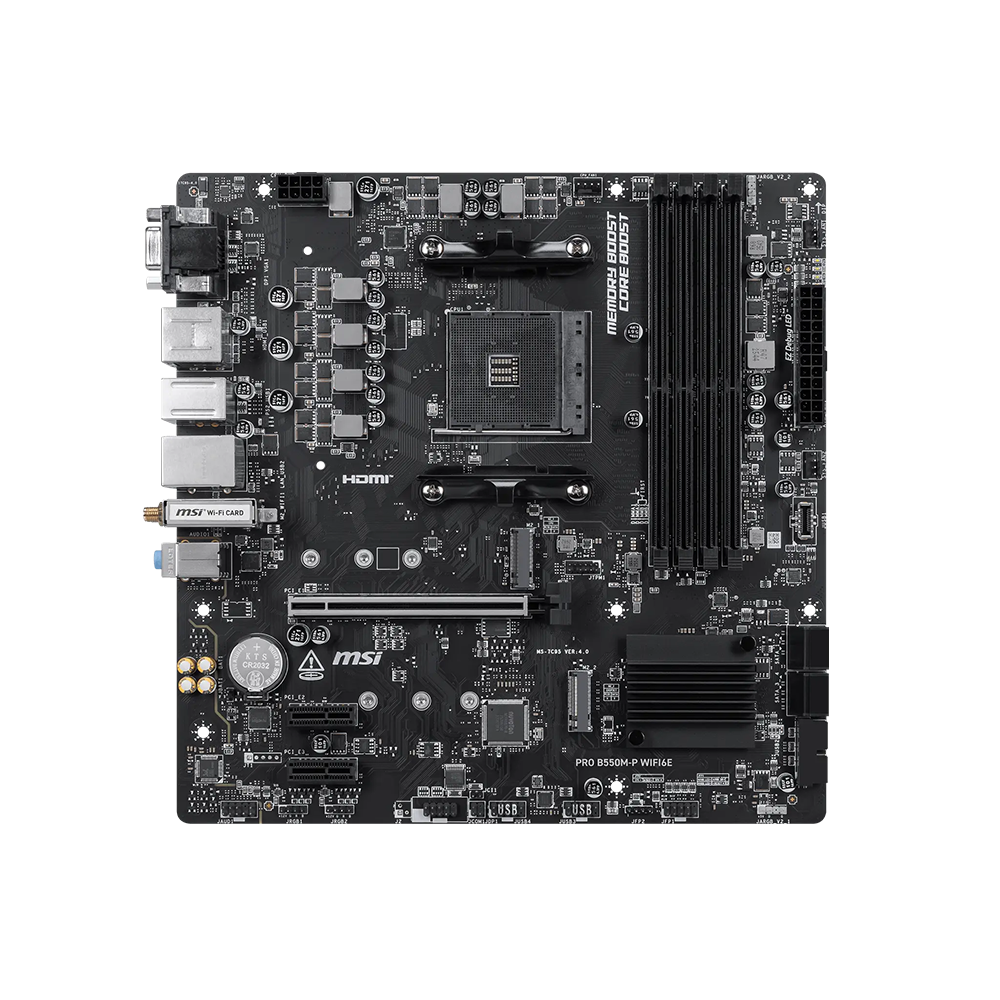

MSI PRO B550M-P WIFI6E, AM4, DDR4, Wi-Fi 6E Дънна платка

MSI PRO B550M-P WIFI6E е Micro-ATX дънна платка за AMD AM4 системи с чипсет B550. Моделът поддържа настолни процесори AMD Ryzen 5000 и Ryzen 3000 Series, както и Ryzen 4000 G-Series, като Ryzen 5 3400G и Ryzen 3 3200G са изрично изключени от официалния списък за съвместимост. Компактният формат 243.84 x 243.84 мм я прави подходяща както за стандартни, така и за по-компактни кутии с Micro-ATX поддръжка.

Четирите DDR4 DIMM слота позволяват инсталиране на до 128 GB оперативна памет в Dual Channel режим. Поддържат се A-XMP профили и овърклок честоти до DDR4-4400+ MT/s при подходящ процесор и конфигурация на модулите. Основният PCIe x16 слот е свързан директно към процесора и поддържа до PCIe 4.0 x16, като реалното PCIe поколение зависи от използвания Ryzen процесор.

За съхранение са налични два M.2 слота и четири SATA 6 Gbps порта. Основният M.2 слот поддържа PCIe 4.0 x4 и SATA устройства, докато вторият работи до PCIe 3.0 x4. Платката предлага RAID 0, RAID 1 и RAID 10 за SATA устройства и RAID 0 и RAID 1 за NVMe SSD.

Мрежовата свързаност включва Realtek RTL8111H Gigabit Ethernet и вграден Wi-Fi 6E модул с Bluetooth 5.3. Безжичната връзка поддържа 2.4 GHz, 5 GHz и 6 GHz диапазони. За дисплей са налични HDMI 2.1, DisplayPort 1.4 и VGA, които могат да се използват при инсталиран процесор с вградена графика.

Свързаността включва шест задни USB порта, вътрешен USB 5 Gbps Type-C конектор за преден порт на съвместима кутия, допълнителни USB Type-A хедъри, RGB и ARGB конектори и четири EZ Debug LED индикатора. Основният PCIe слот е подсилен с Steel Armor, а допълнителните MSI функции включват Core Boost, Memory Boost, Frozr AI Cooling, Audio Boost и управление чрез MSI Center.

Детайлни характеристики

Основни данни и процесор

• Марка: MSI
• Модел: PRO B550M-P WIFI6E
• MPN/SKU: 7C95-202R
• EAN/GTIN: 4711377453530
• Платформа: AMD
• Сокет: AM4
• Чипсет: AMD B550
• Форм фактор: Micro-ATX
• Съвместими процесори: AMD Ryzen 5000 Series, Ryzen 4000 G-Series и Ryzen 3000 Series Desktop Processors
• Изключения: AMD Ryzen 5 3400G и Ryzen 3 3200G не се поддържат
• Цвят: черен

Оперативна памет

• Тип: DDR4
• Слотове: 4 x DIMM
• Максимален капацитет: 128 GB
• Режим: Dual Channel
• Поддържани честоти: DDR4 2667 / 2800 / 2933 / 3000 / 3066 / 3200 / 3466 / 3600 / 3733 / 3866 / 4000 / 4133 / 4266 / 4400+ MT/s чрез A-XMP OC Mode
• 1DPC 1R: до 4400+ MT/s
• 1DPC 2R: до 3733+ MT/s
• 2DPC 1R: до 3866+ MT/s
• 2DPC 2R: до 3466+ MT/s
• Профили: A-XMP
• Тип памет: non-ECC, un-buffered
• Забележка: максималната честота зависи от процесора, модулите и тяхната конфигурация

PCIe слотове

• PCIe x16: 1 x слот
• Основен слот: до PCIe 4.0 x16, директно от процесора
• PCIe x1: 2 x PCIe 3.0 x1 от AMD B550
• Подсилване: MSI PCIe Steel Armor на основния слот
• Забележка: поддържаното PCIe поколение зависи от инсталирания процесор

Съхранение и RAID

• M.2 слотове: 2
• M2_1: до PCIe 4.0 x4 или SATA режим, директно от процесора
• M2_1 формати: 2242 / 2260 / 2280
• M2_2: до PCIe 3.0 x4 от чипсета
• M2_2 формати: 2242 / 2260 / 2280
• SATA: 4 x SATA 6 Gbps
• SATA RAID: RAID 0, RAID 1 и RAID 10
• NVMe RAID: RAID 0 и RAID 1

Видео изходи

• HDMI: 1 x HDMI 2.1, до 4K при 60 Hz
• DisplayPort: 1 x DisplayPort 1.4, до 4K при 60 Hz
• VGA: 1 x D-Sub, до 2048 x 1536 при 50 Hz или 1920 x 1200 при 60 Hz
• Условие: видеоизходите изискват процесор с интегрирана графика

Мрежова и безжична свързаност

• LAN контролер: Realtek RTL8111H
• Кабелна мрежа: 1 Gbps Ethernet
• Wi-Fi: Wi-Fi 6E
• Безжичен модул: предварително инсталиран M.2 Key-E модул
• Конфигурация: 1T1R
• Честотни диапазони: 2.4 GHz / 5 GHz / 6 GHz
• Стандарти: IEEE 802.11 a/b/g/n/ac/ax
• MU-MIMO: MU-MIMO RX
• Bluetooth: Bluetooth 5.3
• Забележка: използването на 6 GHz диапазона зависи от операционната система и местните регулаторни изисквания

Аудио

• Аудио кодек: Realtek ALC897
• Канали: 7.1-канално High Definition Audio
• Технология: MSI Audio Boost

Задни интерфейси

• USB 5 Gbps Type-A: 4
• USB 2.0 Type-A: 2
• PS/2: 1 x комбиниран порт за клавиатура или мишка
• LAN: 1 x RJ-45 Gigabit Ethernet
• Видео: 1 x HDMI 2.1
• Видео: 1 x DisplayPort 1.4
• Видео: 1 x VGA / D-Sub
• Безжична връзка: конектор за Wi-Fi антена
• Аудио: 3 x 3.5 мм аудио конектора

Вътрешни интерфейси и захранване

• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin
• Преден USB Type-C: конектор за 1 x USB 5 Gbps Type-C порт
• Преден USB 5 Gbps Type-A: конектор за общо 2 порта
• Преден USB 2.0: конектори за общо 4 порта
• Преден аудио панел: 1 x JAUD
• Преден системен панел: 2 x JFP
• Chassis Intrusion: 1 x JCI
• COM: 1 x JCOM
• TPM: 1 x конектор с TPM 2.0 поддръжка

Охлаждане, RGB и диагностика

• CPU вентилатор: 1 x конектор
• Системни вентилатори: 2 x конектора
• ARGB: 2 x Addressable V2 RGB LED конектора JARGB_V2
• RGB: 2 x RGB LED конектора JRGB
• Диагностика: 4 x EZ Debug LED
• Управление на вентилаторите: PWM/DC
• Функции: Frozr AI Cooling и Cooling Wizard
• Подсветка: MSI Mystic Light за съвместими RGB/ARGB устройства

BIOS и допълнителни функции

• BIOS интерфейс: MSI Click BIOS 5
• Памет: A-XMP, Memory Boost и Memory Try It
• Захранване: Core Boost
• PCIe: Lightning Gen 4 и Steel Armor
• Диагностика: EZ Debug LED
• Управление: MSI Center
• Поддържани операционни системи: Windows 11 64-bit и Windows 10 64-bit

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 243.84 x 243.84 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x MSI PRO B550M-P WIFI6E дънна платка
• 1 x Wi-Fi антена
• 1 x SATA 6 Gbps кабел
• 1 x заден I/O щит
• 2 x комплекта винт и фиксатор за M.2 устройство
• 1 x кратко ръководство за монтаж
• 1 x уведомление за регулаторните изисквания на Европейския съюз
